Les passerelles ROIP sont des composants de base indispensables dans les projets de communications unifiées modernes, dédiées à la résolution des défis d'interconnexion et d'intercommunication entre divers émetteurs-récepteurs radio, stations de radio professionnelles et autres systèmes de communication. La passerelle ROIP de Becke Telcom assure la réception et la transmission audio bidirectionnelles avec les radios et les stations de radio via des câbles de connexion personnalisés, et exploite une technologie de conversion de protocole VOIP mature pour relier les systèmes radio aux plates-formes de commutateurs logiciels basées sur SIP. Cette conception technique brise efficacement la barrière de communication vocale entre les équipements radio et les systèmes de communication grand public, et élève l'interopérabilité globale des architectures de communications unifiées pour des secteurs tels que la sécurité publique, les transports et les opérations industrielles sur le terrain.

   Une question technique commune se pose lors de la sélection et du déploiement des passerelles ROIP : pourquoi toutes les passerelles ROIP grand public du marché adoptent-elles une conception de connexion externe pour s'interfacer avec les stations manuelles radio, les radios montées sur véhicule et d'autres appareils, au lieu d'intégrer les capacités de communication radio sans fil dans un seul appareil tout-en-un? Ce choix de conception n'est pas une décision technique aléatoire, mais le résultat d'un examen approfondi des caractéristiques d'application réelles de la communication radio, des normes techniques de l'industrie et des points faibles de la mise en œuvre du projet sur site. Cet article analyse les principales raisons de la conception de connexion externe des passerelles ROIP, et élabore sur les avantages techniques de cette conception et la solution de connexion externe optimisée de la passerelle ROIP de Becke Telcom pour les scénarios de communications unifiées.

   Principales raisons de la conception de la connexion externe des passerelles ROIP

   Abandonner la conception du module sans fil intégré et adopter une connexion externe est un choix technique pratique pour que les passerelles ROIP s'adaptent au paysage actuel de l'industrie des communications radio. La cause profonde réside dans trois points douloureux insurmontables dans l'application radio et la mise en œuvre de projets : l'extrême diversité des normes de communication radio et des bandes de fréquences, les graves problèmes de compatibilité entre les produits de différents fabricants et le manque général de connaissances professionnelles des paramètres parmi les utilisateurs finaux. Ces facteurs rendent la conception intégrée irréalisable dans les projets réels, tandis que la conception de la connexion externe peut fondamentalement éviter ces défis et assurer l'atterrissage en douceur des projets de communications unifiées.

   Diverses normes de radiocommunication et bandes de fréquences réglementées

   La raison la plus fondamentale de la conception de la connexion externe est la richesse et la diversité des normes de communication des équipements radio, associées à la réglementation juridique stricte de l'utilisation des bandes de radiofréquences. Après des années de développement, la communication radio a formé une variété de systèmes de normes analogiques et numériques, et différentes normes sont adaptées aux besoins de communication des différentes industries, sans compatibilité universelle entre elles. En même temps, chaque norme de communication correspond à une bande de fréquences spécifique, et l'utilisation des bandes de radiofréquences est soumise à des exigences réglementaires nationales, qui ne peuvent pas être arbitrairement croisées ou généralisées entre les industries.

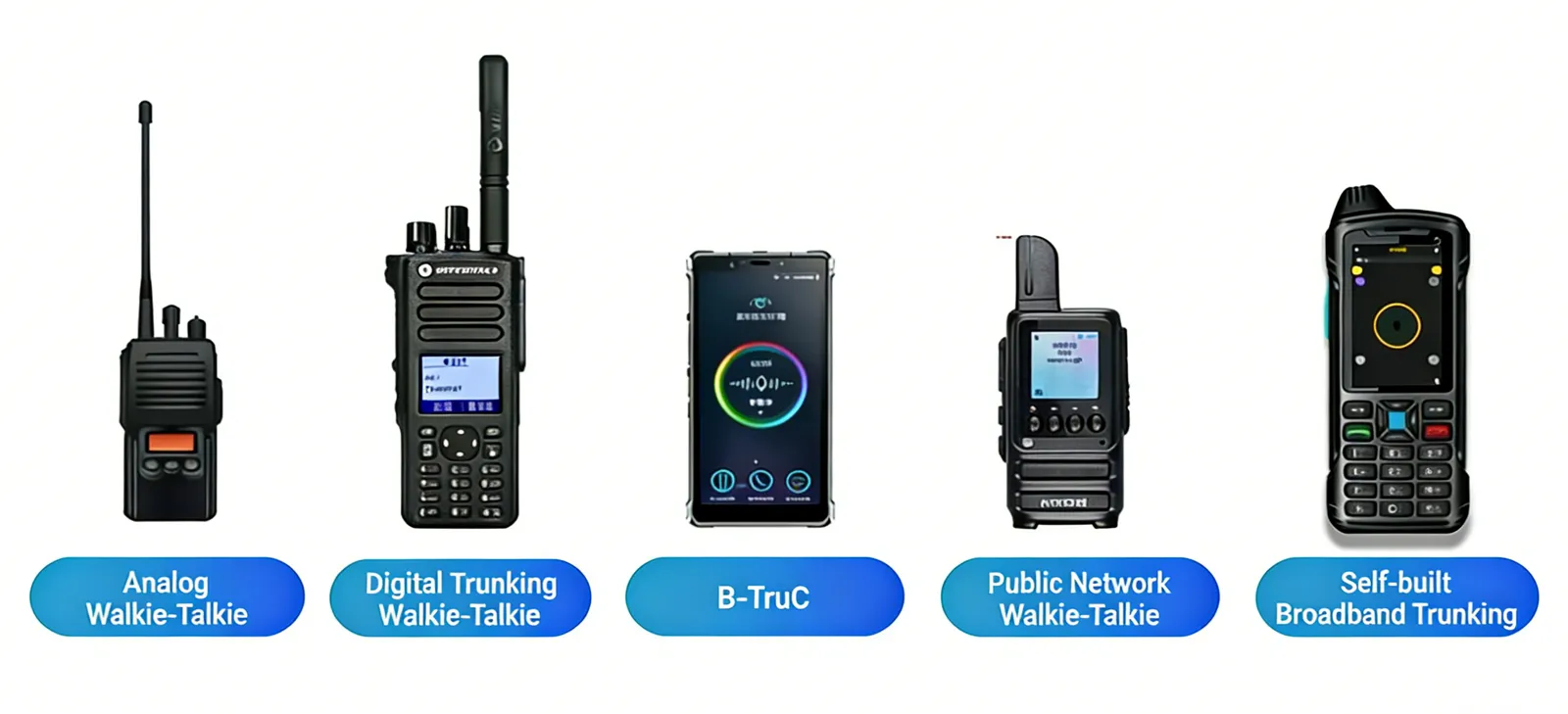

   Les équipements radio sur le marché peuvent être divisés en radios analogiques, radios numériques et stations de radio professionnelles, chacune avec des normes de communication distinctes :

•        Radios analogiques : Le type traditionnel le plus utilisé, adoptant principalement les bandes de fréquences VHF et UHF, avec une structure simple et des performances de communication de base stables, et est toujours largement utilisé dans les communications quotidiennes sur le terrain.

•        Radios numériques : le produit grand public actuel, avec une qualité vocale et une évolutivité fonctionnelle supérieures, y compris les normes numériques grand public telles que DMR, PDT, TETRA et DPMR, ainsi que les radios de réseau public PoC qui reposent sur les réseaux mobiles 4G / 5G pour la communication.


•        Stations radio professionnelles : personnalisées pour des domaines spécifiques tels que la communication maritime, aéronautique et à ondes courtes, avec des spécifications techniques strictes et des bandes de fréquences dédiées pour s'adapter aux environnements de communication industriels difficiles.


   Si une passerelle ROIP intègre un module radio sans fil intégré, les fabricants devraient développer un grand nombre de modèles de passerelles correspondant à différentes normes et bandes de fréquences. Même avec d'énormes investissements en R & D, il est impossible de couvrir toutes les normes radio et bandes de fréquences utilisées dans diverses industries. Une fois que l'équipement radio sur site de l'utilisateur est remplacé ou que la norme de communication est mise à niveau, la passerelle intégrée sera confrontée à une incompatibilité directe. De plus, la bande de fréquences fixe du module intégré ne peut pas répondre aux exigences d'utilisation légale des différents utilisateurs de l'industrie, ce qui rend cette conception non conforme aux réglementations nationales en matière de gestion radio.

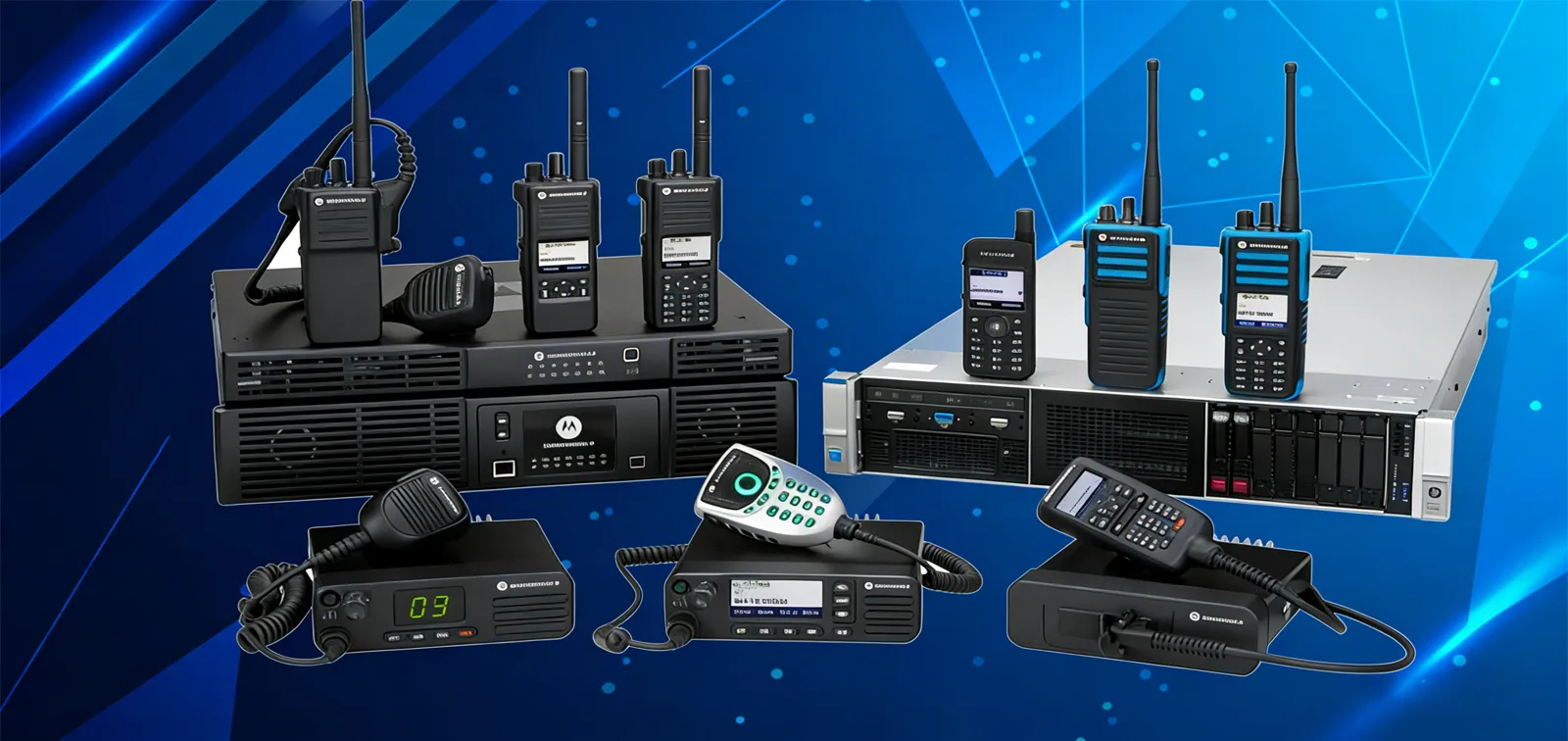

   Défis de compatibilité entre les différents fabricants de radio

   Même pour les radios numériques qui suivent les mêmes normes de communication nationales ou internationales, il existe de sérieux problèmes d'interopérabilité entre les produits de différents fabricants, ce qui augmente encore la difficulté de la conception intégrée des passerelles ROIP. Bien que l'industrie ait formulé des normes de communication radio numérique unifiées, les grands fabricants adoptent souvent des voies techniques indépendantes dans la R & D et la production réelles pour réaliser la différenciation des produits et l'expansion fonctionnelle.

   Les différences fondamentales se reflètent principalement dans les modules fonctionnels et les modules vocodeurs : les fabricants développent indépendamment des modules fonctionnels personnalisés pour ajouter des fonctionnalités exclusives telles que le positionnement intelligent et la transmission de données à leurs radios ; en termes de vocodeurs, différents fabricants utilisent différentes technologies de codage et de décodage vocaux pour optimiser la qualité de la voix et l'efficacité de la transmission. Ces conceptions techniques personnalisées conduisent au fait que les radios numériques de différents fabricants ne peuvent pas communiquer directement entre elles même si elles suivent la même norme.

   En tant que produit de support tiers pour les communications unifiées, la fonction principale d'une passerelle ROIP est de réaliser l'interconnexion entre les systèmes radio et d'autres architectures de communication. Si un module sans fil intégré est intégré, le fabricant de la passerelle doit effectuer une adaptation de compatibilité avec les systèmes de communication à partage numérique de divers fabricants de radio. Cela nécessite non seulement une énorme quantité d'investissements en R & D et en tests, mais ne peut pas non plus garantir une interopérabilité à 100 % avec les systèmes de tous les fabricants. Tout problème de compatibilité dans le projet entraînera des progrès retardés et des coûts accrus, ce qui augmentera considérablement la difficulté de la mise en œuvre du projet. La conception de la connexion externe ignore l'adaptation directe des modules sans fil et s'interface directement avec les ports audio et de commande standard des radios, évitant fondamentalement les conflits de compatibilité entre les systèmes sans fil des différents fabricants.

   Manque général de connaissance des paramètres de configuration radio des utilisateurs

   Même si la norme de communication radio et la bande de fréquences sont entièrement adaptées, la passerelle ROIP intégrée sera toujours confrontée à d'énormes obstacles dans la mise en œuvre du projet, qui découle du manque général de connaissances professionnelles des paramètres de configuration radio parmi les utilisateurs finaux. La plupart des utilisateurs se concentrent uniquement sur le fonctionnement réel et l'effet d'utilisation des radios, et peuvent les utiliser habilement pour la communication quotidienne, mais n'ont aucune compréhension des paramètres de configuration professionnels sous-jacents des radios qu'ils utilisent - un phénomène courant dans l'industrie.

   Pour réaliser la connexion transparente entre une passerelle ROIP intégrée et le système radio de l'utilisateur, il est nécessaire de configurer avec précision une variété de paramètres de base, y compris la fréquence de travail de la radio, le sous-audio, le code couleur, l'ID radio et l'ID de groupe. Toute erreur dans ces paramètres entraînera une défaillance complète de la communication. Cependant, dans les enquêtes sur les projets réels, il est constaté qu'environ 80 % des utilisateurs ne peuvent pas fournir clairement ces paramètres de configuration clés lorsqu'on leur demande. Même les responsables concernés de l'unité utilisateur n'ont qu'une compréhension superficielle du fonctionnement de la radio et n'ont aucune idée des paramètres sous-jacents.

   Dans ce cas, l'utilisation d'une passerelle intégrée oblige le réalisateur du projet à demander la coopération du fabricant de l'installation radio d'origine pour le débogage des paramètres, ce qui non seulement augmente le coût de communication et le cycle de mise en œuvre du projet, mais peut également faire face au problème du support technique retardé du fabricant d'origine. La conception de la connexion externe de la passerelle ROIP élimine le besoin pour les réalisateurs de maîtriser et de configurer les paramètres sans fil sous-jacents des radios, et n'a besoin que de se connecter à l'interface d'extension standard des radios via des câbles personnalisés, ce qui réduit considérablement les exigences professionnelles pour la mise en œuvre du projet et la dépendance vis-à-vis du fabricant de la radio d'origine.

   Conception de passerelle ROIP de connexion externe

   La conception de connexion externe des passerelles ROIP n'est pas seulement un choix passif pour éviter les problèmes de l'industrie, mais présente également des avantages techniques uniques dans les scénarios d'application réels. Cette conception est entièrement conforme aux normes de conception technique des fabricants d'équipements radio et peut réaliser une compatibilité universelle de divers appareils radio, tout en garantissant une meilleure qualité de communication et une latence de transmission plus faible. Becke Telcom a encore amplifié ces avantages techniques grâce à une conception de câble et une configuration d'interface optimisées, faisant de sa passerelle ROIP le premier choix pour l'interconnexion radio dans les projets de communications unifiées.

   Compatibilité universelle avec les câbles professionnels personnalisés

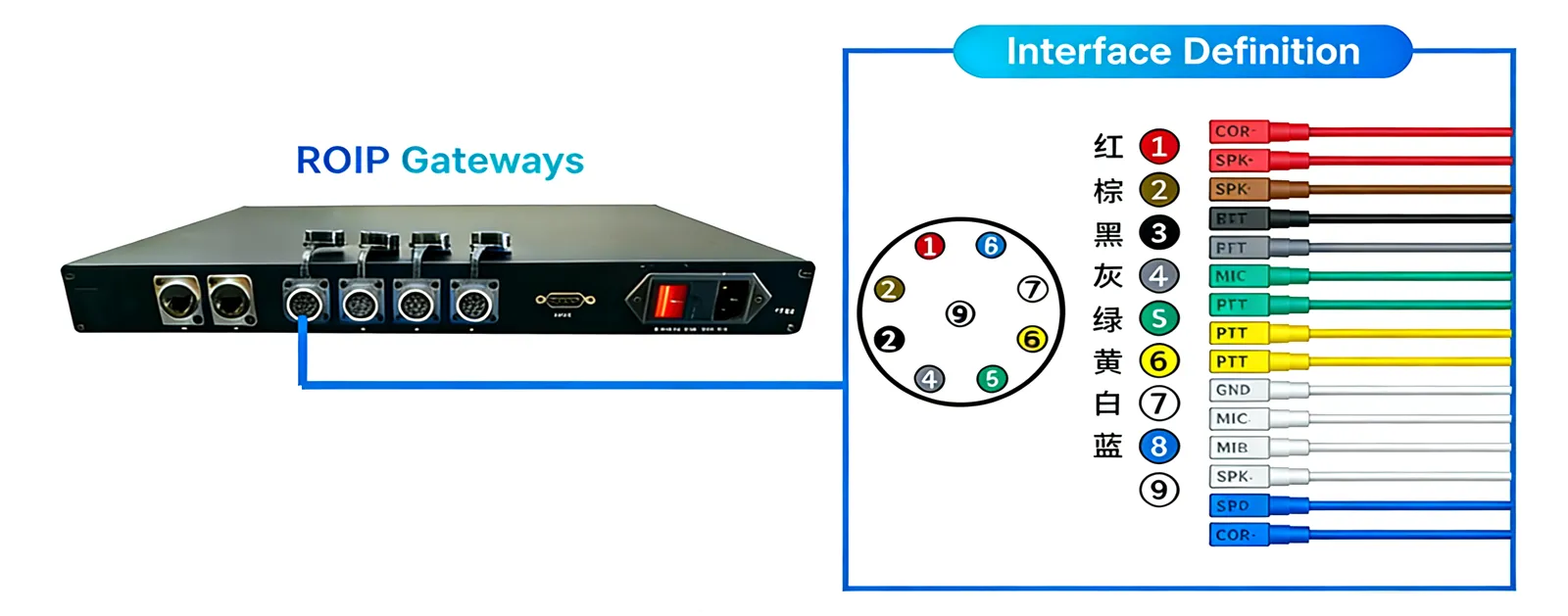

   Le principal avantage technique de la conception de la connexion externe est la compatibilité universelle de divers émetteurs-récepteurs radio et stations de radio professionnelles, qui est réalisée grâce à des câbles de connexion personnalisés de haute qualité. La passerelle ROIP de Becke Telcom adopte un connecteur d'aviation à 9 broches comme interface de connexion principale, et est équipée de câbles blindés professionnels pour la transmission du signal audio et de contrôle. Cette conception de câble et d'interface peut s'adapter aux exigences de connexion des radios et des stations de radio de toute norme, de tout fabricant et de toute spécification, et réaliser une connexion transparente entre la passerelle et l'équipement radio sans aucune modification matérielle ou développement secondaire logiciel.

   Le connecteur d'aviation à 9 broches est une interface industrielle professionnelle avec les caractéristiques d'une stabilité de connexion élevée, d'une forte capacité anti-interférence et d'une bonne adaptabilité environnementale, ce qui convient parfaitement aux scénarios difficiles sur site tels que les opérations de commande d'urgence et sur le terrain. Le câble blindé peut réduire efficacement les interférences des signaux électromagnétiques externes sur les signaux audio et de commande transmis entre la passerelle et la radio, garantissant la clarté de la communication vocale et les performances en temps réel de la transmission du signal de commande. En même temps, Becke Telcom peut fournir des services de conception de câbles personnalisés en fonction des exigences d'interface spéciales de l'équipement radio sur site des utilisateurs, améliorant encore la compatibilité et l'adaptabilité de la passerelle ROIP.

   Conformité aux normes de conception originales des fabricants de radio

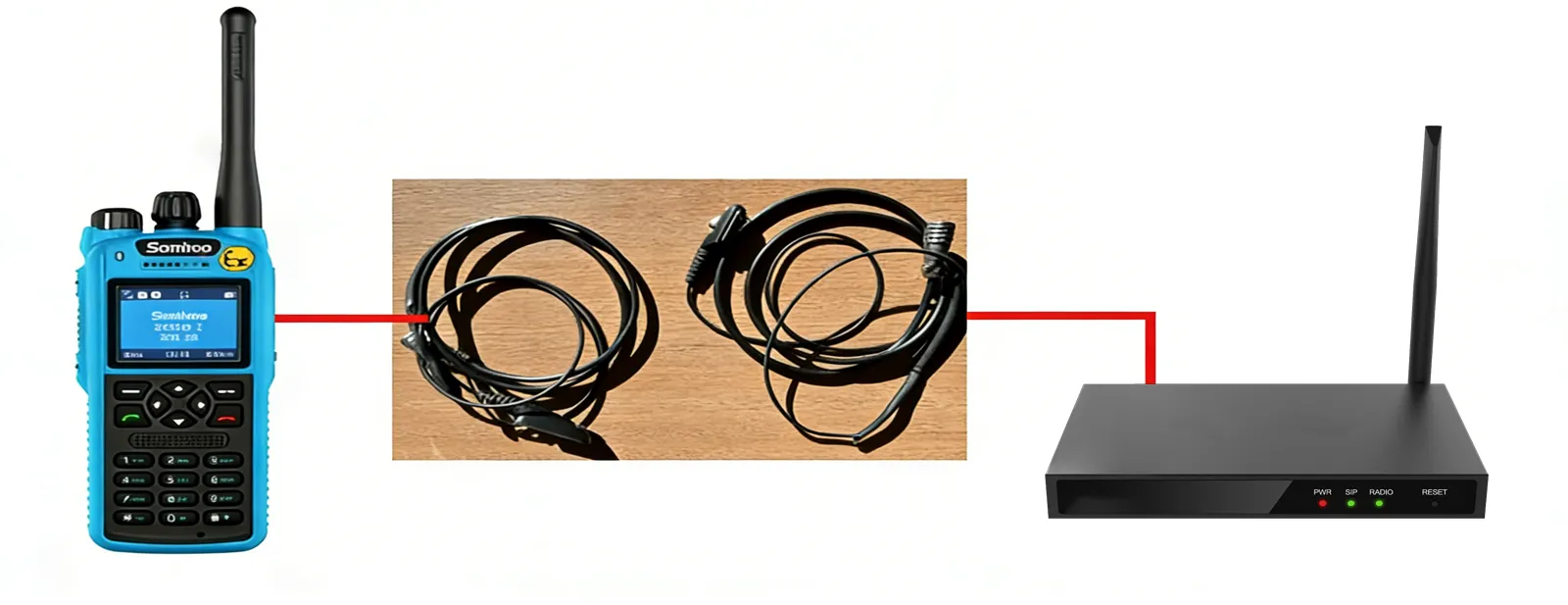

   La conception de connexion externe de la passerelle ROIP est une solution technique standardisée qui est entièrement conforme aux normes de conception originales des fabricants de radio, et même à la méthode de connexion recommandée par toutes les marques de radio grand public. Dans le processus de R & D et de conception de divers types de radios et de stations de radio, les fabricants ont réservé des interfaces de connexion d'extension spéciales pour l'équipement et ont clairement défini les fonctions de broche et les spécifications de transmission du signal de ces interfaces - y compris les paramètres de base tels que la transmission audio (MIC, SPK), la transmission du signal de commande (PTT, COR) et le fil de masse (GND).

   Ces interfaces d'extension réservées sont spécialement conçues par les fabricants de radio pour les produits de support tiers tels que les passerelles ROIP afin d'étendre les capacités de communication des équipements radio. Cette méthode de connexion externe a une longue histoire d'applications dans l'industrie de la communication radio et a formé une norme technique industrielle unifiée reconnue et adoptée par tous les fabricants grand public. La passerelle ROIP adoptant une conception de connexion externe est ancrée aux radios via cette interface d'extension standard, qui non seulement garantit la stabilité et la fiabilité de la connexion, mais évite également les dommages aux équipements radio causés par des méthodes de connexion non standard, protégeant efficacement l'investissement d'équipement d'origine de l'utilisateur.

   Performances de communication supérieures et transmission à faible latence

   Par rapport à la conception intégrée hypothétique, la conception de la connexion externe peut apporter de meilleures performances de communication et une latence de transmission plus faible pour les passerelles ROIP. Dans la conception intégrée, les signaux audio et de commande doivent subir de multiples conversions et transmissions à l'intérieur de la passerelle, et la perte et la latence du signal sont susceptibles de se produire en raison d'une inadéquation du module sans fil. Dans la conception de la connexion externe, les signaux audio et de commande sont directement transmis entre l'interface d'extension de la radio et le port audio professionnel de la passerelle via des câbles blindés, avec moins de liaisons de conversion de signal et des chemins de transmission plus courts, réduisant ainsi efficacement la perte de signal et la latence de communication.

   Pour les scénarios de communications unifiées tels que la commande d'urgence et la sécurité publique, la latence de communication est un indicateur technique clé - même un petit retard peut affecter la rapidité de la commande et de la répartition sur site. La passerelle ROIP de Becke Telcom optimise le circuit de traitement du signal interne sur la base de la conception de la connexion externe, réduisant davantage la latence de conversion du signal interne de la passerelle et garantissant que la latence de communication globale entre la radio et le système de communications unifiées est contrôlée au minimum. En même temps, la transmission directe par câble des signaux audio garantit la clarté de la communication vocale, évitant le bruit et les distorsions causés par la transmission du signal sans fil et répondant aux exigences élevées des scénarios professionnels de l'industrie en matière de qualité de communication vocale.

   Solution de connexion externe optimisée

   Basé sur une connaissance approfondie des points faibles de l'industrie et des avantages techniques de la conception de connexions externes, Becke Telcom a lancé un produit de passerelle ROIP hautement optimisé pour les besoins d'interconnexion radio des projets de communications unifiées. Ce produit hérite non seulement de tous les avantages de la conception de connexions externes, mais optimise davantage la définition de l'interface, la configuration des câbles et la capacité de conversion de protocole, réalisant une intégration transparente des systèmes radio et des systèmes de communications unifiées basés sur SIP avec une stabilité plus élevée, une meilleure compatibilité et un déploiement plus simple.

   La passerelle ROIP de Becke Telcom adopte une définition d'interface industrielle normalisée, qui est entièrement compatible avec les spécifications des broches d'interface d'extension des fabricants de radio grand public sur le marché, et définit clairement la fonction de chaque broche : MIC + pour collecter le signal d'entrée vocale de la radio, SPK + pour transmettre le signal de sortie vocale de la passerelle à la radio, PTT pour réaliser la télécommande de la passerelle de la fonction de parole de la radio, COR + pour détecter l'état du signal de réception de la radio et GND pour assurer la stabilité de la transmission du signal. Cette définition d'interface normalisée élimine le besoin d'un ajustement complexe des broches pendant la mise en œuvre du projet et améliore l'efficacité de la passerelle et de la station d'accueil radio.

   En termes de performances de base, la passerelle est équipée d'un module de conversion de protocole VOIP haute performance, qui peut réaliser une conversion en temps réel et sans perte entre le signal audio analogique de la radio et le signal vocal numérique du protocole SIP. Le produit collecte le signal audio de la radio via le câble personnalisé externe, le convertit en un signal vocal SIP standard via le module VOIP et le transmet au système de commutateur logiciel SIP de la plate-forme de communications unifiées ; en même temps, il peut recevoir le signal vocal SIP du système de communications unifiées, le convertir en un signal audio analogique et le transmettre à la radio pour lecture. Ce processus de conversion bidirectionnel est terminé en temps réel, garantissant la fluidité de la communication vocale bidirectionnelle entre les utilisateurs de radio et les autres utilisateurs de terminaux de communication unifiée (tels que les téléphones IP et les consoles de communication vidéo).

   En termes de déploiement et d'utilisation, la passerelle ROIP de Becke Telcom est conçue avec le concept de "plug and play", ce qui convient parfaitement aux besoins de mise en œuvre rapide des projets de communications unifiées. Le produit a une structure compacte et prend en charge de multiples méthodes de déploiement telles que montées en rack, murales et montées sur véhicule, s'adaptant aux différents environnements de déploiement des centres de commande fixes, des véhicules de commande mobiles et des points d'opération sur le terrain. La passerelle est équipée d'une interface de gestion Web simple et facile à utiliser, et les exécutants de projets peuvent effectuer la configuration des paramètres de base tels que la connexion réseau et l'enregistrement SIP via la page Web sans débogage professionnel complexe, ce qui réduit considérablement le seuil technique et le cycle de mise en œuvre du projet.

   Conclusion

   La conception de connexion externe des passerelles ROIP est la solution technique optimale formée par l'action conjointe des caractéristiques de l'industrie des radiocommunications, des besoins pratiques des utilisateurs et des normes de mise en œuvre des projets, et c'est aussi le choix inévitable du marché pour le développement de produits de passerelle ROIP. La diversité des normes de radiocommunication et des bandes de fréquences, les défis de compatibilité entre les différents fabricants et le manque général de connaissances professionnelles des paramètres parmi les utilisateurs rendent la conception intégrée des passerelles ROIP irréalisable dans l'application réelle, tandis que la conception de connexion externe peut efficacement éviter ces points douloureux et assurer l'atterrissage en douceur des projets de communications unifiées.

   En même temps, la conception de la connexion externe présente des avantages techniques uniques tels que la compatibilité universelle, la conformité aux normes de conception du fabricant, des performances de communication supérieures et une transmission à faible latence, qui sont encore amplifiés par la conception optimisée du produit de Becke Telcom. La passerelle ROIP de Becke Telcom, avec sa définition d'interface normalisée, son câble blindé personnalisé professionnel, sa capacité de conversion VOIP-SIP haute performance et sa méthode de déploiement simple, est devenue l'équipement de base pour réaliser l'interconnexion radio dans les projets de communications unifiées, et a été largement appliquée dans divers domaines professionnels tels que la commande d'urgence de sécurité publique, la répartition et l'exploitation industrielle sur le terrain.

   Avec le développement continu de la technologie des communications unifiées et la demande croissante de communication intégrée dans divers secteurs, la passerelle ROIP, en tant que pont clé entre les systèmes radio et les systèmes de communications unifiées grand public, jouera un rôle de plus en plus important. La conception de la connexion externe, en tant que solution technique grand public des passerelles ROIP, sera encore optimisée et mise à niveau avec les progrès de la technologie des matériaux et de la technologie des puces de communication. Becke Telcom continuera à se concentrer sur les besoins réels sur site de l'industrie, continuera à innover et à optimiser les performances des produits de passerelle ROIP, et fournira des solutions d'interconnexion radio plus efficaces, stables et compatibles pour la construction de systèmes de communications unifiées dans divers secteurs, contribuant au développement de haute qualité de l'industrie des communications unifiées.
