Les passerelles ROIP (Radio sur IP) - également appelées passerelles d'interphone ou passerelles radio - sont des dispositifs de communication spécialisés conçus pour convertir les signaux vocaux analogiques de tous les types de radios bidirectionnelles et de systèmes d'interphone en signaux SIP basés sur IP. Grâce à un déploiement flexible, les passerelles ROIP de Becke Telcom permettent l'interconnexion à distance des dispositifs d'interphone entre différentes marques et protocoles, s'intègrent de manière transparente aux systèmes de commande et de répartition, et débloquent des capacités avancées de répartition et de contrôle audio pour les cas d'utilisation professionnels. Dans les applications militaires, elles prennent même en charge la gestion radio à distance, transmettant les signaux vocaux aux aux centres de commande via des réseaux IP sécurisés pour améliorer la sécurité opérationnelle.

   L'application pratique des passerelles ROIP s'articule autour de la résolution de deux défis techniques fondamentaux : premièrement, accéder aux dispositifs d'interphone de tous les protocoles pour capturer des signaux audio clairs - un problème largement reconnu dans l'industrie ; deuxièmement, convertir l'audio analogique capturé en signaux de protocole IP standardisés. Tirant parti de la compatibilité universelle du protocole SIP dans les systèmes de communication vocale, presque toutes les passerelles ROIP professionnelles, y compris les offres de Becke Telcom, présentent la prise en charge SIP native comme norme de communication IP primaire. Cet article décompose les principes de travail fondamentaux des passerelles ROIP, leurs méthodes de connexion des appareils, leurs capacités techniques clés et leurs pratiques de déploiement pratiques, basées sur les solutions de passerelle ROIP de qualité industrielle de Becke Telcom.

   Principaux défis résolus par les passerelles ROIP

   Les passerelles ROIP abordent les deux obstacles les plus critiques à l'intégration transparente du système d'interphone, qui affligent depuis longtemps les utilisateurs professionnels des secteurs de la sécurité publique, des transports, de l'armée et de l'industrie :

•            Accès interphone multiprotocole : Le marché de l'interphone et de la radio propose une vaste gamme d'appareils avec des protocoles, des interfaces et des normes de signal propriétaires pour différentes industries. Sans un dispositif d'accès unifié, l'interconnexion entre marques et entre protocoles est presque impossible.


•            Conversion du signal analogique-IP : Les systèmes d'interphone traditionnels reposent sur des signaux analogiques sans fil avec une portée de transmission limitée et une mauvaise compatibilité avec les systèmes de commande et de répartition modernes basés sur IP. La conversion de ces signaux analogiques en signaux SIP / IP standardisés est essentielle pour la communication à distance et l'intégration du système.


   Les passerelles ROIP de Becke Telcom sont conçues pour résoudre les deux défis avec une conception matérielle optimisée et une configuration logicielle flexible, prenant en charge une compatibilité totale avec presque tous les appareils d'interphone et radio du marché tout en garantissant une conversion de signal analogique-IP haute fidélité à faible latence.

   Connexion des passerelles ROIP aux interphones de tous protocoles et types

   Le terme "interphone" dans le contexte des passerelles ROIP fait référence à une large gamme de dispositifs de communication sans fil, y compris les radios bidirectionnelles portables, les stations radio montées sur véhicule, les stations de base fixes et les équipements radio militaires spécialisés. Différentes industries utilisent des protocoles d'interphone et des types d'appareils entièrement différents, chacun avec des interfaces matérielles et des spécifications de signal uniques :

•        Sécurité publique : systèmes d'interphone à jonction numérique PDT et TETRA

•        Aviation et maritime : radios VHF (Très Haute Fréquence) conformes aux normes spécifiques à l'industrie

•        Militaire et défense : radios à ondes courtes HF (haute fréquence) pour une communication à longue portée

•        Secteurs industriels : Interphones analogiques et numériques pour les parcs, les mines et les ports


   Le défi des interfaces matérielles diversifiées

   Le principal obstacle à la connexion de ces appareils est l'absence d'une norme d'interface universelle - différents fabricants et modèles proposent des définitions d'interface, des brochages et des méthodes de connexion uniques pour les signaux audio et de contrôle. Cette hétérogénéité crée des difficultés importantes pour l'intégration directe de l'appareil à la passerelle, nécessitant souvent des solutions personnalisées pour chaque projet.

   La solution de connexion universelle de Becke Telcom

   Les passerelles ROIP de qualité industrielle de Becke Telcom résolvent le problème de compatibilité d'interface avec une conception matérielle spécialement conçue et des accessoires de connexion personnalisables, éliminant le besoin de débogage complexe du système et permettant une interconnexion plug-and-play avec n'importe quel appareil d'interphone tant que le terminal est disponible :

1.        Connecteur d'aviation à 9 cœurs : La passerelle dispose d'une prise d'aviation robuste à 9 cœurs comme port de connexion principal, une norme dans la communication industrielle et professionnelle pour sa stabilité et ses performances anti-interférences dans des environnements difficiles.

2.        Définitions d'interface complètes : La passerelle fournit des broches d'interface riches et configurables, y compris les broches de signal COR +, COR-, MIC +, MIC-, SPK +, SPK-, GND et PTT. Cet ensemble complet d'interfaces d'entrée / sortie audio et de signal de commande garantit la compatibilité avec toute marque ou modèle d'interphone, de radio ou de station de base.

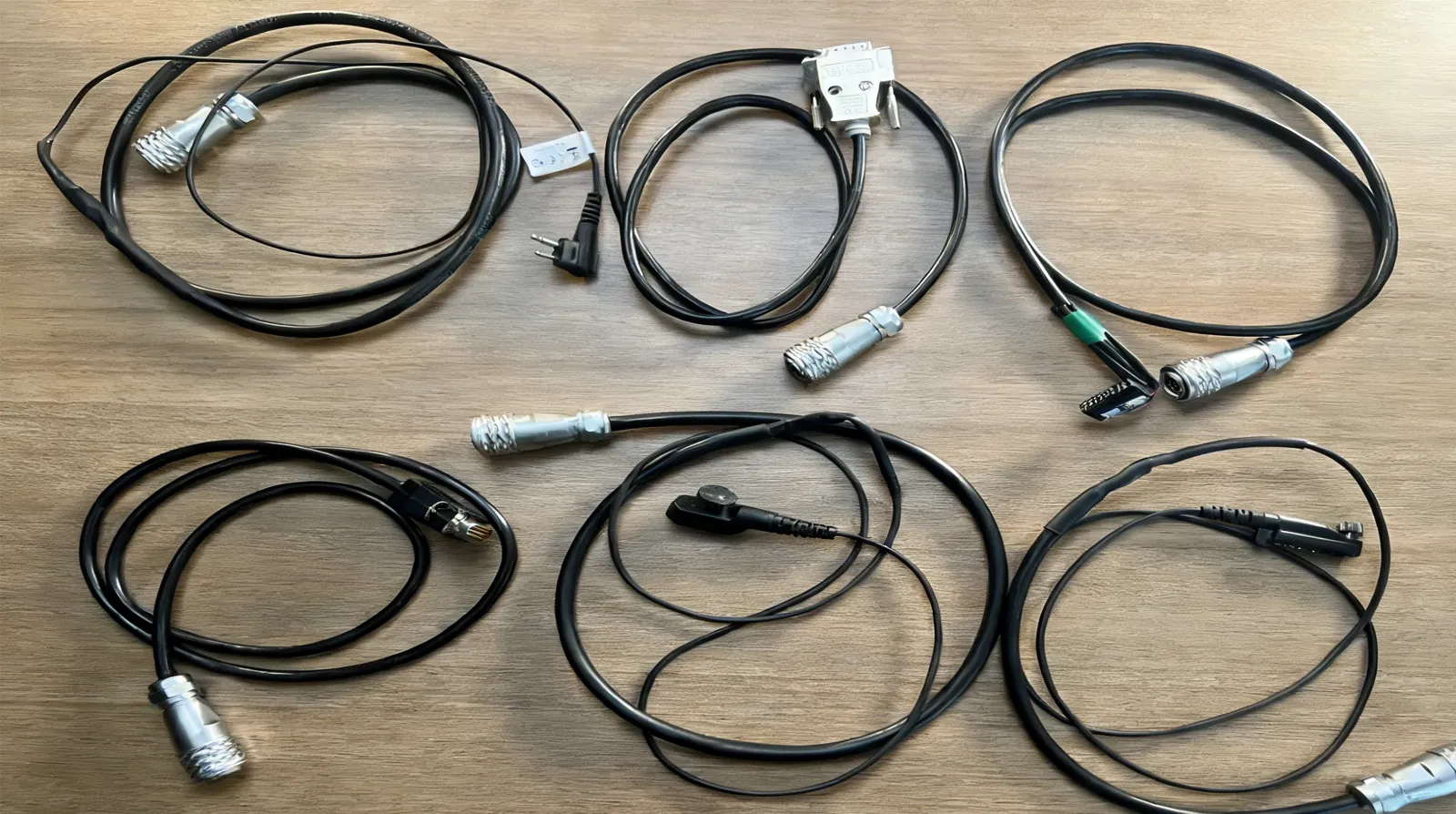

3.            Câbles personnalisés et blindés : Becke Telcom propose des câbles de connexion personnalisés et des câbles blindés de haute qualité pour différentes interfaces d'appareils (par exemple, prises casque, ports d'extension radio). Les câbles blindés minimisent les interférences du signal, assurant une transmission audio claire même dans des environnements high-electromagnetic-interference tels que les sites industriels et les opérations militaires.


   Cette solution de connexion prend en charge l'intégration directe avec n'importe quel système de jonction d'interphone via des ports standard ou personnalisés, sans modification ni débogage requis pour le système d'interphone d'origine, ce qui simplifie considérablement le déploiement sur site et réduit le temps de mise en œuvre du projet.

   Capacités avancées de détection et d'activation vocales

   Connecter avec succès les appareils d'interphone n'est que la première étape ; sans traitement ciblé du signal vocal et modes d'activation flexibles, l'effet d'intégration sera compromis par une mauvaise synchronisation audio, une latence élevée et un déclenchement PTT (Push-to-Talk) peu fiable. Différents systèmes d'interphone fonctionnent avec des principes de travail et des modes de transmission du signal distincts, ce qui rend inefficace une méthode d'activation unique. Les passerelles ROIP de Becke Telcom résolvent ce problème avec une suite de capacités avancées de détection et d'activation vocales, optimisées pour les conditions de travail complexes des systèmes d'interphone professionnels.

   Modes de détection et d'activation multiples

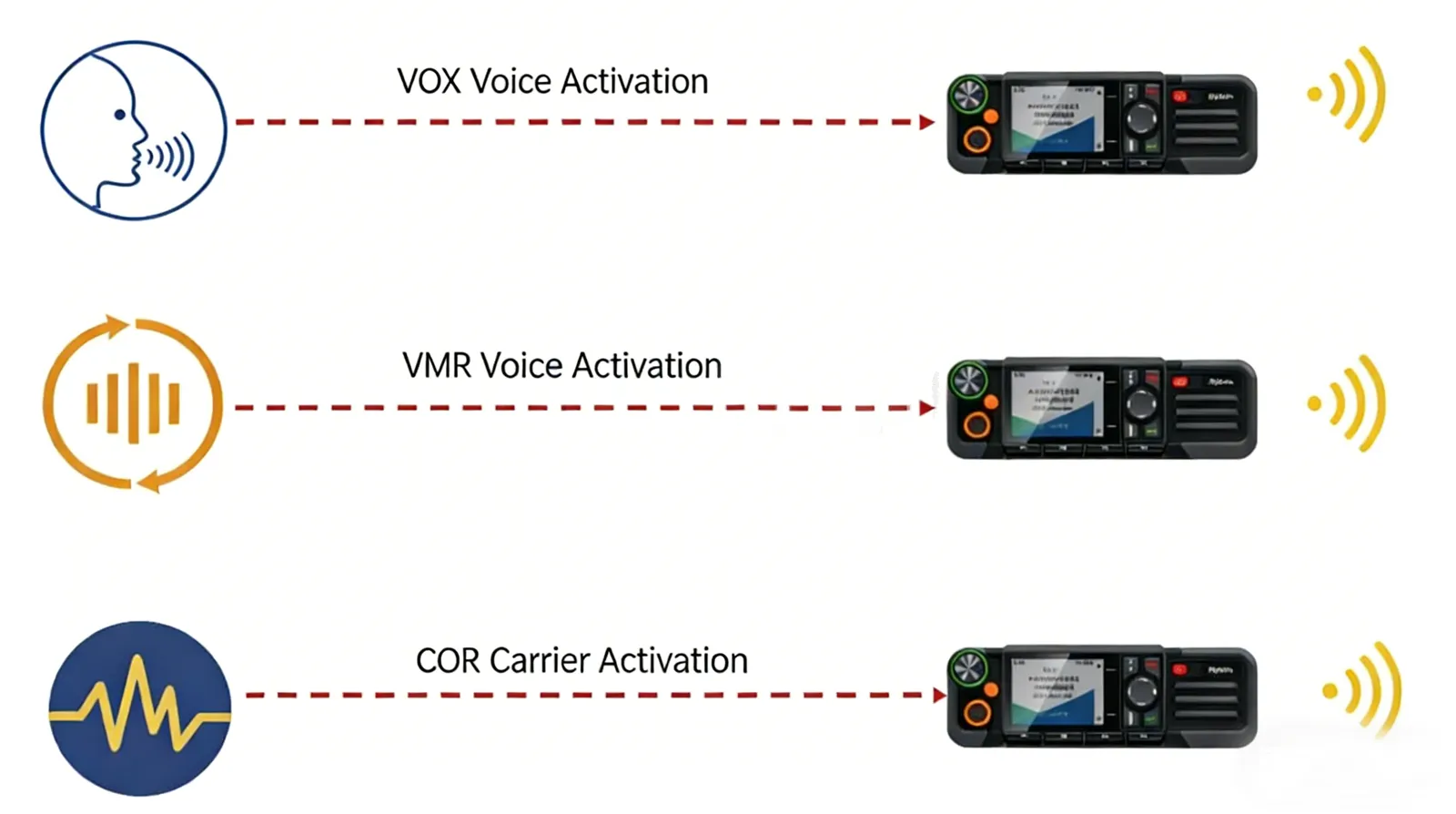

Les passerelles ROIP prennent en charge trois principaux modes de détection et d'activation de la voix / du signal, permettant aux utilisateurs de sélectionner le mode optimal pour leurs appareils d'interphone et scénarios d'application spécifiques :

1.        Détection COR (Carrier Operated Relay) : La référence pour les systèmes radio professionnels, la détection COR déclenche la transmission audio en identifiant le signal porteur de l'interphone / radio. Ce mode garantit une latence ultra-faible et une activation fiable pour les systèmes de jonction numérique et les radios haute puissance.

2.        Détection VOX (Voice Operated Exchange) : Un mode activé par la voix qui déclenche automatiquement la transmission lorsqu'un seuil de volume audio prédéfini est détecté, éliminant ainsi le besoin d'un fonctionnement manuel PTT pour certains cas d'utilisation.


3.            Détection VMR (reconnaissance de modulation vocale) : un mode de détection audio avancé qui identifie les signaux vocaux valides en analysant les caractéristiques de modulation audio, en filtrant le bruit de fond et en assurant une activation précise dans des environnements industriels ou de terrain bruyants.


   Détection COR unique pour les interphones portables

   Un facteur de différenciation clé des passerelles ROIP est leur capacité à prendre en charge la détection des porteuses COR pour les interphones portables - une fonctionnalité rarement disponible dans les passerelles ROIP standard, qui n'offrent généralement la détection COR que pour les stations de radio fixes et les stations de base. En activant la détection COR pour les interphones portables, la passerelle améliore considérablement la vitesse d'activation des PTT, réduit la latence de transmission et garantit une communication audio en temps réel - un avantage essentiel pour les scénarios urgents tels que les urgences de sécurité publique et les opérations militaires.

   Fonctionnalité SIP / VOIP et modes de mise en réseau flexibles

   La conversion des signaux vocaux d'interphone analogiques en signaux SIP / IP standardisés est la valeur fonctionnelle fondamentale des passerelles ROIP, et les passerelles ROIP de la série GRW de Becke Telcom disposent de capacités VOIP robustes avec deux modes de mise en réseau flexibles, conçus pour s'intégrer à tous les systèmes modernes de communication et de répartition basés sur IP.

   Conversion du protocole SIP de base

   La passerelle convertit les signaux audio analogiques capturés des interphones / radios en signaux vocaux SIP numériques en temps réel, tirant parti de la compatibilité universelle du protocole SIP pour permettre une intégration transparente avec les systèmes VOIP, les commutateurs logiciels, les systèmes de vidéoconférence et les plates-formes de commande et de répartition. Le processus de conversion SIP garantit une haute fidélité audio et une faible latence, sans perte de qualité perceptible pour les utilisateurs finaux.

   Deux modes de réseautage clés

   Les passerelles ROIP Becke Telcom prennent en charge le mode d'enregistrement et le mode Trunk pour la mise en réseau SIP, en s'adaptant aux différentes exigences d'échelle de projet et d'intégration de système :

1.        Mode d'enregistrement : La passerelle s'enregistre en tant qu'extension sur un serveur SIP / IPPBX, chaque canal radio ou protocole d'interphone étant mappé à un numéro d'extension SIP unique. Les utilisateurs peuvent lancer des appels d'interphone en composant le numéro SIP correspondant à partir de n'importe quel terminal IP (par exemple, téléphone IP, console de répartition).

2.        Mode Trunk : La passerelle agit comme un trunk SIP peer-to-peer, permettant une communication SIP directe avec d'autres appareils / systèmes compatibles SIP sans avoir besoin d'un serveur SIP central. Ce mode est idéal pour les scénarios de déploiement décentralisé et d'interconnexion à distance.


   Intégration de la plateforme POC


   Pour les utilisateurs disposant de plates-formes d'interphone POC (Push-to-Talk over Cellular) du réseau public, les passerelles ROIP Becke Telcom fournissent des modes de signalisation personnalisés pour l'acquisition et la libération du droit de locuteur. Cela permet une intégration transparente avec toutes les plates-formes d'interphone du réseau public POC grand public, éliminant les barrières de communication entre les systèmes d'interphone du réseau public POC et les dispositifs de radio / interphone du réseau privé - un catalyseur clé pour la communication convergente public-privé dans les parcs industriels, les mines, les ports et les secteurs de la sécurité publique.

   Configuration simple

   La configuration des passerelles ROIP Becke Telcom pour l'intégration SIP / VOIP est aussi simple que la configuration d'un téléphone IP standard. La passerelle dispose d'une interface de gestion Web intuitive, sans programmation complexe ni connaissances professionnelles en télécommunications requises pour la configuration de base. Cette simplicité réduit considérablement la courbe d'apprentissage des techniciens sur site et accélère le déploiement du système.

   Vérification des fonctions intégrée pour un débogage efficace sur site

   Le déploiement et le débogage sur site des passerelles ROIP peuvent être complexes, avec des problèmes potentiels tels que des connexions de câble défectueuses, des brochages incorrects, une mauvaise réception du signal sans fil et des inadéquations du gain audio. Une passerelle ROIP professionnelle avec des capacités de vérification des fonctions intégrées peut réduire considérablement le temps de débogage et améliorer l'efficacité de la livraison des projets - une caractéristique clé des passerelles ROIP de Becke Telcom.

   Outils de vérification embarqués complets

   Les passerelles ROIP Becke Telcom incluent un ensemble complet d'outils intégrés de vérification et de débogage des fonctions, accessibles via l'interface de gestion Web ou le panneau de contrôle local, permettant aux techniciens d'identifier et de résoudre rapidement les problèmes à chaque étape du processus de connexion :

1.        Test du signal audio : surveillance en temps réel des signaux audio entrants et sortants pour vérifier une capture et une transmission audio claires.

2.        Test de contrôle PTT : activation et libération manuelles des PTT pour valider la connexion du signal PTT entre la passerelle et l'interphone.

3.        Réglage du gain : gain de réception configurable (jusqu'à 18 dB) et gain de transmission (jusqu'à -4 dB), plus réglage du gain analogique, pour optimiser le volume audio et la clarté pour différents types d'appareils et environnements.

4.        Surveillance de l'état COR : Affichage en temps réel de l'état de détection de la porteuse COR pour vérifier la réception du signal sans fil valide des interphones / appareils radio.

5.        Test d'atténuation du signal : atténuation du signal simulée (par exemple, -10 dB) pour tester les performances de la passerelle dans des environnements à signal faible.


   Dépannage rapide

   Grâce à ces outils de vérification, les techniciens peuvent rapidement déterminer la cause de tout problème : connexions de câble défectueuses ou brochages incorrects, signal d'interphone sans fil médiocre, inadéquations du gain audio ou erreurs de configuration de la passerelle. Cela élimine le besoin de débogage par essais et erreurs fastidieux et garantit que le système de passerelle ROIP est opérationnel dans les plus brefs délais.

   Scénarios d'application clés des passerelles ROIP Becke Telcom

   Les passerelles ROIP ont une large gamme d'applications professionnelles dans presque tous les secteurs qui reposent sur l'interphone sans fil et la communication radio, avec les solutions de qualité industrielle de Becke Telcom optimisées pour les exigences uniques de chaque scénario :

•        Militaire et défense : gestion radio à distance et transmission vocale sécurisée via les réseaux IP, avec détection COR pour tous les types de radio pour assurer le commandement et la communication en temps réel.

•        Sécurité publique : interconnexion des systèmes de liaisons numériques PDT / TETRA avec des plates-formes de commande et de répartition basées sur IP, permettant une communication transparente entre les agents sur le terrain et les centres de commande.

•        Aviation et maritime : Intégration des radios VHF / UHF avec les systèmes de communication IP navire / avion, prenant en charge la communication et la répartition à distance à longue portée.

•        Secteurs industriels (parcs, mines, ports) : communication convergée public-privé, reliant les interphones de réseau privé aux plates-formes d'interphone de réseau public POC et aux systèmes de téléphonie IP.

•        Transport : Intégration d'interphones embarqués avec les systèmes de commande et de répartition ferroviaires / routières, permettant un contrôle audio centralisé et une communication à distance.


   Dans tous ces scénarios, les passerelles ROIP Becke Telcom agissent comme le pont central entre les systèmes d'interphone analogiques traditionnels et les plates-formes de communication IP modernes, débloquant des capacités de répartition avancées tout en préservant l'investissement existant de l'utilisateur dans le matériel d'interphone / radio.

   Meilleures pratiques pour le déploiement de la passerelle ROIP

   Pour maximiser les performances et la fiabilité des passerelles ROIP, Becke Telcom recommande les meilleures pratiques suivantes pour le déploiement et la configuration sur site :

1.        Sélectionnez les bons câbles de connexion : utilisez des câbles blindés personnalisés fournis par Becke Telcom pour les connexions interphone / radio afin de minimiser les interférences électromagnétiques et d'assurer une transmission stable du signal.

2.        Associez les modes d'activation aux appareils : utilisez la détection de porteuse COR pour les radios professionnelles et les systèmes de jonction numérique pour une faible latence ; sélectionnez la détection VOX / VMR pour les interphones portables dans les cas d'utilisation occasionnelle.

3.        Optimisez le gain audio : ajustez le gain de réception et de transmission en fonction de la puissance de l'interphone et de l'environnement sur site pour éviter la distorsion audio ou un faible volume.

4.        Tirez parti des outils de vérification intégrés : utilisez les outils de test intégrés de la passerelle pour effectuer le débogage complet avant le déploiement formel, en vous assurant que toutes les connexions et fonctions sont opérationnelles.

5.        Personnalisation pour l'intégration de la plate-forme : Travaillez avec l'équipe technique de Becke Telcom pour configurer des modes de signalisation personnalisés pour l'intégration de la plate-forme POC ou de commande et de répartition, garantissant une interconnexion transparente.


   Conclusion

   Les passerelles ROIP de qualité industrielle de Becke Telcom résolvent les deux principaux problèmes de l'industrie - l'accès aux périphériques multiprotocoles et la conversion du signal à faible latence - avec une conception matérielle robuste, une compatibilité d'interface complète, des capacités avancées de détection et d'activation de la voix et des modes de réseau SIP / VOIP flexibles. Les outils de vérification des fonctions intégrés rationalisent davantage le débogage et le déploiement sur site, réduisant ainsi le temps et les coûts du projet.

   Que ce soit pour la défense militaire, la sécurité publique, l'aviation maritime ou la répartition industrielle, les passerelles ROIP de Becke Telcom offrent la fiabilité, la compatibilité et les performances requises pour les scénarios de communication professionnels. En reliant les systèmes d'interphone traditionnels et les plates-formes de communication IP modernes, elles permettent une communication convergente public-privé, une répartition à distance et un contrôle centralisé - permettant aux utilisateurs de libérer tout le potentiel de leur infrastructure de communication tout en préservant les investissements matériels existants. Alors que les systèmes d'interphone professionnels continuent d'évoluer vers la convergence IP, les passerelles ROIP resteront le principal catalyseur d'une communication audio transparente, en temps réel et sécurisée pour tous les cas d'utilisation professionnels.
