Dans les parcs de stockage, les salles de pompage, les zones de chargement, les salles de compresseurs, les unités de process et les zones de production auxiliaires des usines pétrochimiques, les équipements de communication doivent faire face à plus que la distance. Ils opèrent également au milieu de milieux inflammables et explosifs, de bruit élevé, d'exposition extérieure, de conditions corrosives et d'organisations de production complexes. Lorsque le personnel découvre des anomalies d'équipement, des fuites de fluide de procédé, des signes d'incendie ou des blessures, il doit contacter rapidement la salle de contrôle centrale. Après avoir reçu le rapport, les opérateurs de la salle de contrôle doivent identifier le lieu de l'incident, contacter le personnel approprié, organiser la réponse et continuer à suivre l'évolution de la situation sur le site.

Pour cette raison, un téléphone antidéflagrant ne doit pas fonctionner simplement comme un téléphone de terrain isolé. Une fois connecté au système de commande et de répartition de la salle de contrôle, il peut travailler de concert avec les communications SIP, les téléphones analogiques, les systèmes de sonorisation, les alarmes sonores et visuelles, et les ressources d'enregistrement d'appels. Un appel de terrain basique peut alors devenir partie intégrante d'un processus de communication pouvant être réparti, distribué et tracé.

Pourquoi les téléphones de terrain ont besoin d'une répartition unifiée

Les grandes usines pétrochimiques contiennent généralement de multiples unités de process et zones de production indépendantes, certains emplacements étant séparés par des centaines de mètres ou plus. Bien que la salle de contrôle puisse attribuer un numéro de poste à chaque téléphone de terrain, la gestion de dizaines, voire plus, de terminaux via un modèle de postes PBX conventionnel devient de plus en plus contraignante.

Par exemple, une même zone de process peut contenir des téléphones dans les salles de pompage, les parcs de stockage, les stations de chargement et les postes de maintenance. Si le répartiteur ne voit que des numéros de poste tels que « 8103 » ou « 8126 », il doit mémoriser séparément la relation entre chaque numéro et son emplacement physique.

Une fois ces terminaux connectés à un système de commande et de répartition, ils peuvent être organisés selon la structure de production réelle. L'interface de répartition peut afficher des noms d'emplacement pratiques tels que « Parc de stockage 01 », « Salle de pompage 03 » et « Zone de chargement 02 ». Les terminaux peuvent également être regroupés par unité de process, équipe de travail, salle de garde ou discipline professionnelle.

Lorsqu'il reçoit ou initie un appel, le répartiteur peut sélectionner directement la zone de production ou le poste concerné plutôt que de chercher d'abord le numéro de poste. Cette approche facilite la coordination de production de routine et devient encore plus précieuse lors de pannes d'équipement et d'incidents d'urgence.

Connexion des terminaux analogiques et SIP

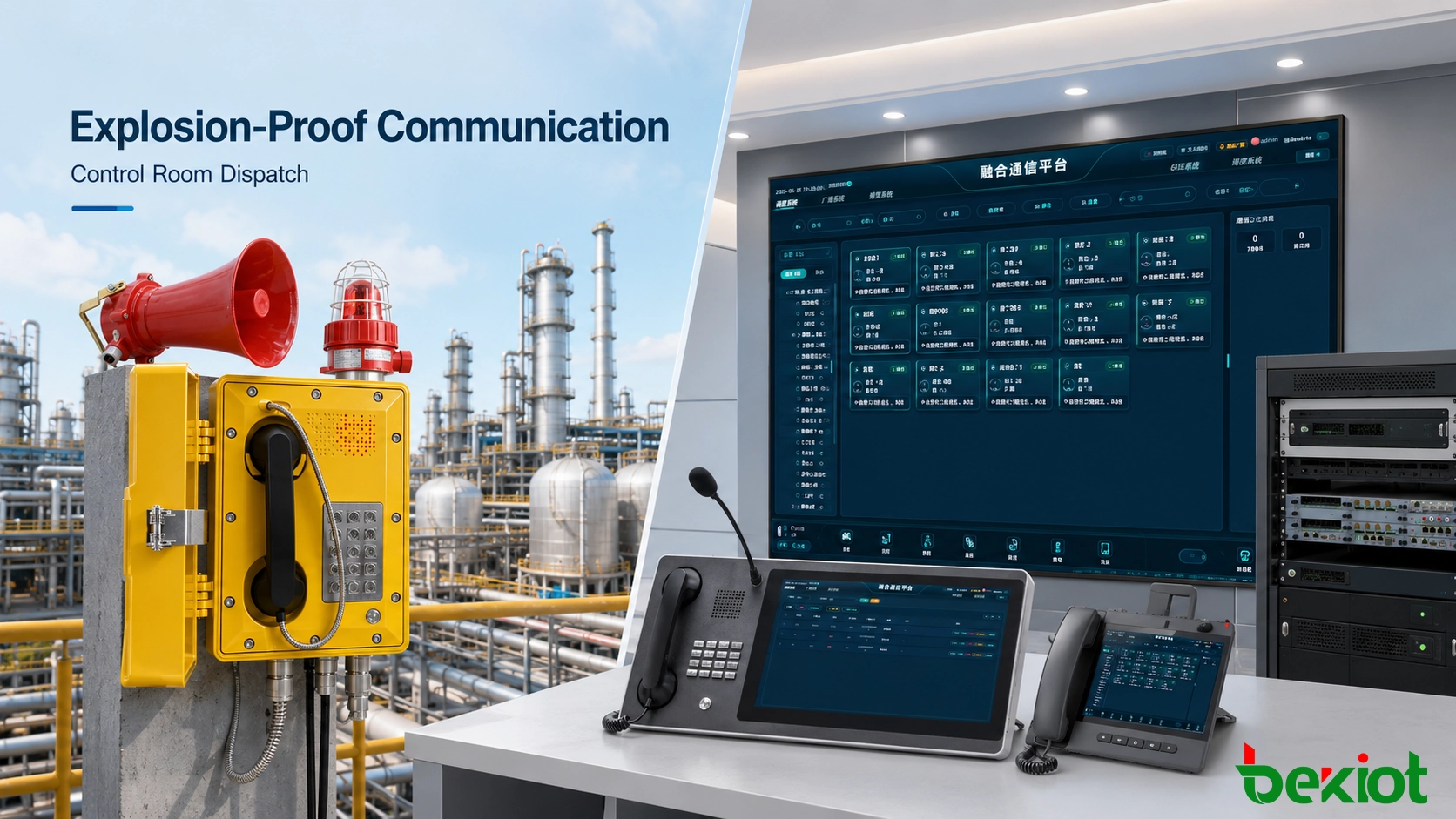

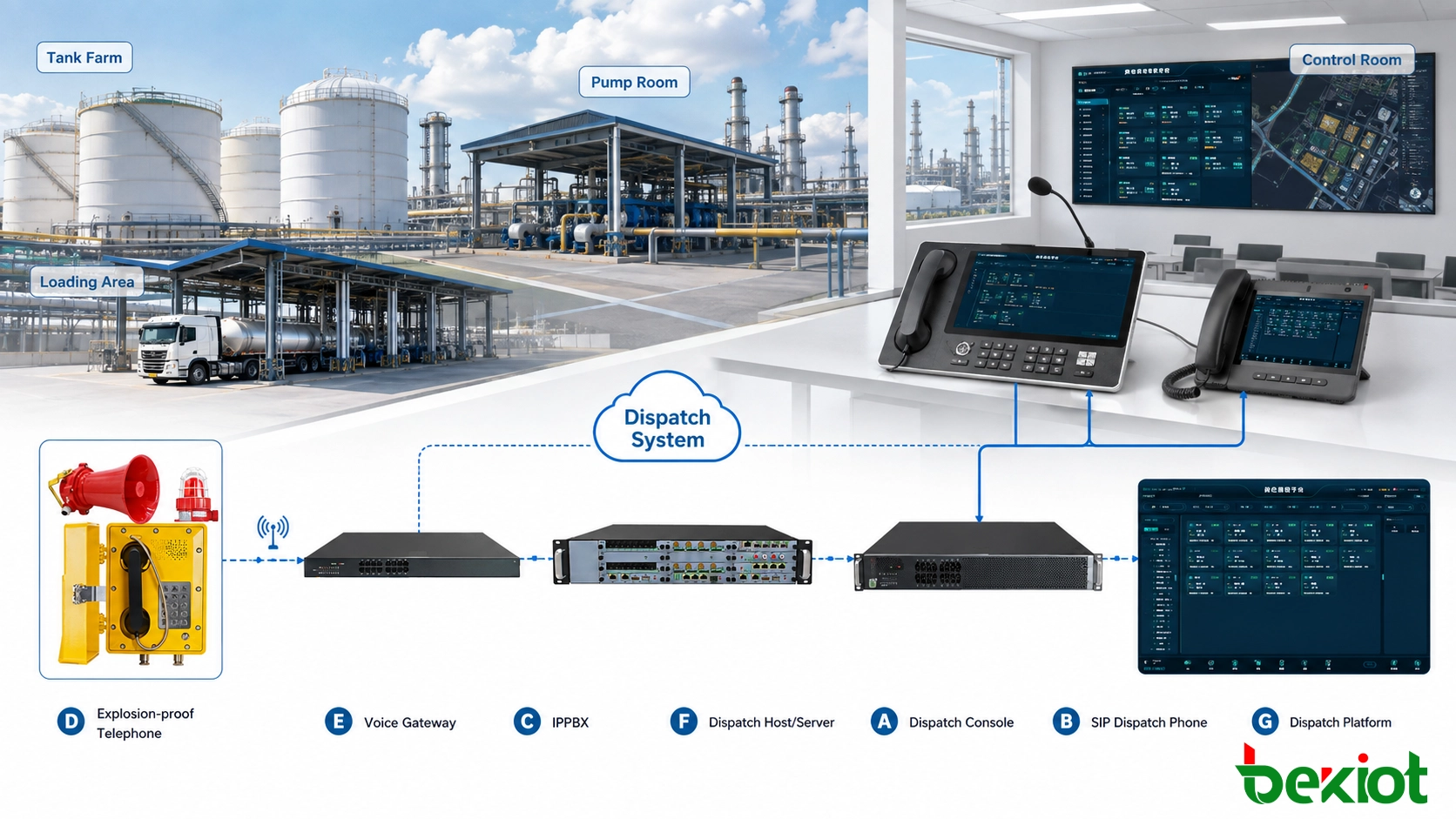

Il n'existe pas d'architecture de communication unique pour connecter les téléphones antidéflagrants à une salle de contrôle d'usine pétrochimique. Les nouveaux projets et les installations existantes présentent des conditions d'infrastructure différentes, c'est pourquoi la conception du système doit généralement prendre en compte à la fois les téléphones antidéflagrants analogiques et SIP.

Accès des téléphones analogiques antidéflagrants

De nombreuses usines pétrochimiques établies de longue date possèdent déjà un grand nombre de téléphones analogiques antidéflagrants et de lignes de communication en cuivre. Si ces terminaux et câbles fonctionnent encore de manière fiable, il n'est pas nécessaire de les remplacer tous uniquement pour introduire un système de répartition basé sur IP.

Les téléphones analogiques peuvent se connecter au réseau de communication IP via des passerelles vocales, des PBX IP ou d'autres interfaces appropriées, après quoi ils sont gérés centralement par l'hôte de répartition.

Un chemin de communication typique est :

Téléphone analogique antidéflagrant → Ligne analogique → Passerelle vocale / PBX IP → Hôte de répartition → Console de répartition de la salle de contrôle

Cette approche est adaptée aux mises à niveau en site existant (brownfield), aux projets de modernisation progressive et aux sites qui doivent conserver leur câblage de terrain existant. La méthode d'utilisation pour le personnel de terrain reste largement inchangée, tandis que la salle de contrôle gagne en gestion centralisée des postes et en capacités de répartition.

Accès des téléphones SIP antidéflagrants

Les téléphones SIP antidéflagrants peuvent être utilisés dans les unités nouvellement construites ou dans les zones où un réseau IP industriel est déjà disponible. Les terminaux se connectent au réseau Ethernet et s'enregistrent auprès d'un serveur SIP, d'un PBX IP ou d'un hôte de répartition.

Un chemin de communication typique est :

Téléphone SIP antidéflagrant → Réseau Ethernet industriel → Serveur SIP / Hôte de répartition → Console de répartition de la salle de contrôle

Cette architecture simplifie la numérotation unifiée et prend en charge les communications entre unités de process, multiples salles de contrôle ou sites géographiquement séparés. Selon les capacités du terminal et de la plateforme, le système de répartition peut également afficher des états tels qu'en ligne, hors ligne, inactif ou occupé, fournissant des informations supplémentaires pour l'exploitation et la maintenance de routine.

Les systèmes analogiques et SIP ne sont pas nécessairement alternatifs. Ils peuvent coexister dans la même usine pétrochimique. Les nouvelles zones peuvent utiliser des terminaux SIP tandis que les unités existantes continuent d'utiliser des téléphones analogiques, les deux ressources étant finalement intégrées à la même plateforme de répartition via des passerelles appropriées.

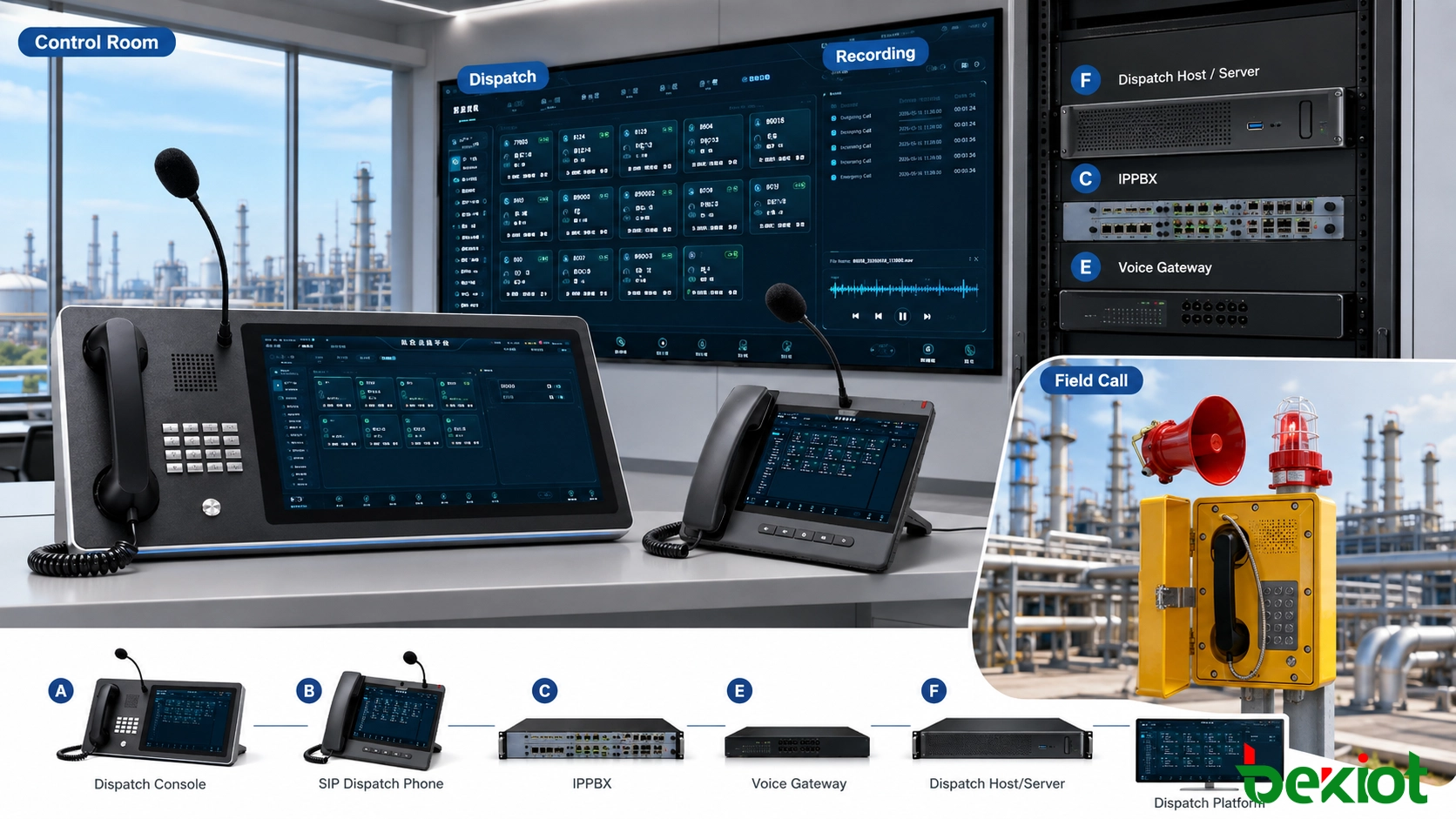

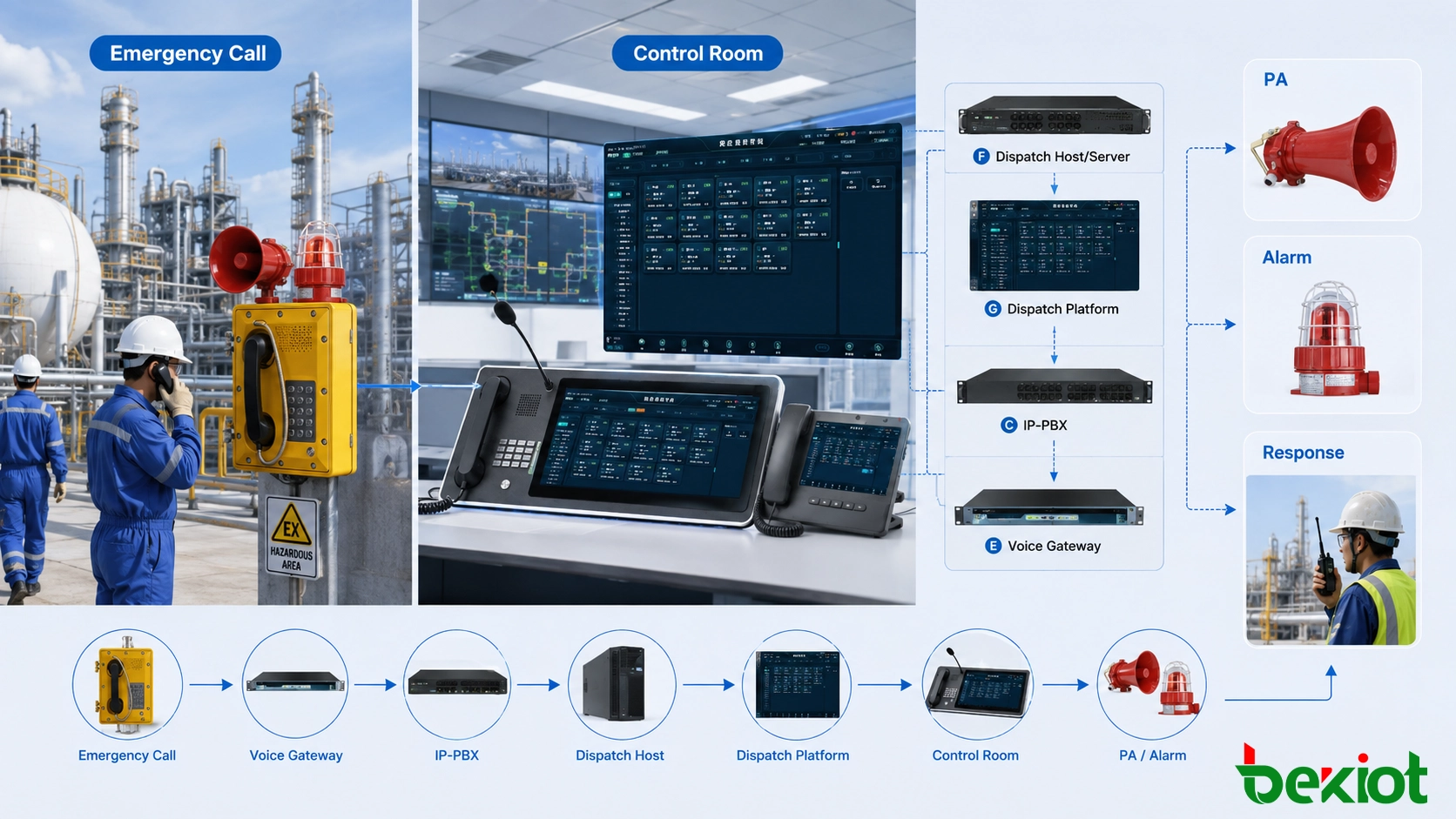

Comment un appel d'urgence entre dans le flux de travail de répartition

La vraie valeur du système est déterminée par la fluidité avec laquelle la communication peut se dérouler après un incident sur le terrain.

Prenons le cas d'une anomalie d'équipement dans une salle de pompage. Si un ouvrier remarque des vibrations anormales, un bruit inhabituel ou une fuite de fluide de procédé, il peut utiliser immédiatement le téléphone antidéflagrant à proximité pour contacter la salle de contrôle centrale.

Les emplacements standards peuvent utiliser la numérotation normale. Les points d'équipement critiques ou les postes d'urgence peuvent également être configurés pour un appel direct (hotline) si nécessaire, permettant au téléphone de se connecter automatiquement à un poste désigné de la salle de contrôle lorsque le combiné est décroché. Cela réduit les étapes opérationnelles en situation urgente.

Lorsque l'appel parvient à la salle de contrôle, l'interface de répartition peut afficher le numéro de poste, le nom du terminal et la zone associée. L'opérateur peut déterminer rapidement quelle salle de pompage ou unité de process appelle, sans avoir à vérifier manuellement plusieurs enregistrements de postes.

Après avoir répondu à l'appel, la salle de contrôle doit normalement confirmer plusieurs points clés :

• L'emplacement exact de la condition anormale ;
• Quel équipement ou quelle ligne de procédé est impliqué ;
• S'il y a une fuite, de la fumée ou une flamme nue sur le site ;
• Si quelqu'un a été blessé ou piégé ;
• Si les opérations liées doivent être arrêtées immédiatement ;
• Si du personnel de maintenance, des pompiers ou d'autres spécialistes sont nécessaires.

Si le problème est une panne d'équipement de routine, la salle de contrôle peut avertir le personnel de maintenance. Si l'événement comporte des risques pour la sécurité du procédé, le superviseur de procédé, le personnel HSE et les gestionnaires de garde peuvent également être contactés.

Lorsque plusieurs spécialistes doivent évaluer ensemble la situation, le répartiteur peut établir une conférence vocale temporaire réunissant le personnel de terrain, la salle de contrôle, les ingénieurs techniques et les gestionnaires responsables dans le même appel. Cela réduit la nécessité de faire passer l'information du terrain à la personne A, puis de A à B, et enfin de B à C pour confirmation.

Liaison avec la sonorisation et les alarmes sonores et visuelles

Les zones de production pétrochimique contiennent souvent des pompes, des compresseurs, des ventilateurs de refroidissement et d'autres machines fonctionnant en continu. Dans de tels environnements, même si un travailleur de terrain peut communiquer clairement avec la salle de contrôle via un téléphone antidéflagrant, le personnel à proximité peut ne pas entendre ou recevoir les mêmes informations d'urgence.

La coordination entre la communication téléphonique et le système de sonorisation est donc importante.

Lorsque la salle de contrôle détermine que l'avertissement doit atteindre une zone plus large, une annonce peut être envoyée à la zone de production concernée. Par exemple, si un événement anormal se produit dans une salle de pompage, la salle de contrôle peut d'abord notifier la zone de pompage affectée et les positions adjacentes. Si l'événement évolue, l'annonce peut être étendue à l'ensemble de l'unité de process conformément au plan de réponse.

Le contenu typique d'une annonce peut inclure :

• Arrêter les opérations en cours ;
• Évacuer immédiatement la zone désignée ;
• Empêcher le personnel non autorisé d'entrer ;
• Diriger les équipes de maintenance ou d'urgence vers un emplacement spécifié ;
• Maintenir dégagés les accès et les itinéraires d'urgence ;
• Attendre les instructions supplémentaires de la salle de contrôle.

Dans les zones de process particulièrement bruyantes, des cornes industrielles, des téléphones amplifiés ou des dispositifs d'alarme sonores et visuels peuvent être ajoutés afin que les notifications d'urgence soient délivrées à la fois par le son et par des signaux lumineux clignotants.

Ces dispositifs remplissent différentes fonctions :

• Téléphone antidéflagrant : assure une communication bidirectionnelle entre le personnel de terrain et la salle de contrôle ;
• Système de sonorisation : permet à la salle de contrôle de diffuser des informations vers une ou plusieurs zones ;
• Dispositifs d'alarme sonores et visuels : renforcent la perception de l'alarme dans les environnements très bruyants ou complexes.

Une intégration efficace ne signifie pas que les trois systèmes doivent toujours s'activer simultanément. La salle de contrôle doit choisir la méthode de communication appropriée en fonction du niveau de l'incident et de la zone affectée.

Capacités de répartition requises dans la salle de contrôle

Une salle de contrôle centrale dans une usine pétrochimique gère généralement bien plus qu'un ou deux téléphones. Elle peut recevoir des appels de nombreuses unités de process, salles de garde et postes de terrain. Le système de répartition doit donc refléter l'organisation de production réelle plutôt que de simplement placer des fonctions téléphoniques conventionnelles sur un écran plus grand.

Gestion visuelle des utilisateurs

Les téléphones dans différentes zones peuvent être affichés selon la structure organisationnelle, comme les parcs de stockage, les salles de pompage, les zones de chargement, les unités de process, les équipes de maintenance et les salles de garde. Le répartiteur peut sélectionner directement un poste depuis l'interface pour initier un appel.

Appels individuels et rapides

Lors des opérations de routine, le répartiteur peut contacter directement un poste individuel. Les utilisateurs fréquents peuvent également être placés dans une zone d'accès rapide pour réduire le temps nécessaire pour localiser un poste.

Appels de groupe

Lorsque la maintenance, les changements de production ou les opérations temporaires impliquent plusieurs postes, des groupes d'utilisateurs prédéfinis peuvent être contactés ensemble selon la configuration du projet.

Conférence vocale

Lors d'incidents complexes, le personnel de terrain, les responsables techniques, le personnel de maintenance et les gestionnaires de garde peuvent être réunis dans la même conférence, réduisant ainsi les relais répétés d'informations critiques.

Transfert et reprise d'appel

Si un appel entrant doit être traité par un autre spécialiste, la salle de contrôle peut le transférer vers le poste approprié. Selon la configuration du système, le poste de répartition peut également reprendre les appels entrants destinés à des postes non surveillés.

Intervention d'urgence et répartition prioritaire

Pour les événements d'urgence importants, des fonctions telles que l'intervention autorisée peuvent être configurées selon les exigences du projet. Ces capacités doivent être contrôlées par des autorisations utilisateur clairement définies pour éviter toute utilisation inappropriée lors des opérations de routine.

Surveillance de l'état des terminaux

Pour les terminaux IP prenant en charge le rapport de présence ou d'état, l'interface de répartition peut afficher des états tels qu'en ligne, hors ligne, inactif ou occupé. Si un point de communication important reste hors ligne, le personnel de maintenance peut enquêter sur le terminal, le réseau ou l'alimentation électrique avant que ce point ne soit nécessaire lors d'une urgence.

Les projets qui doivent placer sous contrôle centralisé les téléphones antidéflagrants de terrain, les téléphones SIP, les passerelles vocales et les ressources de communication existantes peuvent utiliser un système de commande et de répartition pour gérer les numéros, les structures organisationnelles, les autorisations et les états des terminaux. Les appels en conférence, la sonorisation, l'enregistrement et l'intégration de systèmes tiers peuvent ensuite être ajoutés selon les exigences du projet.

Système associé : Système de commande et de répartition Becke

Comment les enregistrements de communication soutiennent l'examen des incidents

Un seul événement anormal dans une usine pétrochimique peut se poursuivre pendant un certain temps et générer de multiples appels.

Par exemple :

Signalement initial sur le terrain → Confirmation par la salle de contrôle → Notification de maintenance → Contact avec le personnel de procédé → Instructions de réponse → Retour d'information du terrain → Clôture de l'événement

Si ces appels se produisent sur différents terminaux sans enregistrements centralisés, il peut être difficile de reconstituer le processus de communication après l'événement.

Lorsque le système de répartition fonctionne avec une plateforme d'enregistrement, les informations suivantes peuvent être stockées selon les exigences du projet :

• Numéro appelant ;
• Numéro appelé ;
• Heure de l'appel ;
• Statut de la connexion ;
• Durée de l'appel ;
• Poste de répartition ;
• Opérations de répartition associées ;
• Fichiers d'enregistrement associés.

Le personnel de gestion peut rechercher des enregistrements par date, numéro de poste, poste de répartition ou autres informations opérationnelles. Lors des inspections de garde, des analyses de pannes ou des revues post-incident, ils peuvent rapidement localiser les communications de la période concernée.

La valeur de l'enregistrement ne se limite donc pas au stockage audio. Plus important encore, il aide la direction à comprendre quelles communications et actions de répartition ont été effectuées par la salle de contrôle après la survenue d'un incident.

Les mises à niveau en site existant ne nécessitent pas un remplacement complet par IP

De nombreux projets dans l'industrie pétrochimique impliquent des mises à niveau d'installations existantes. Les téléphones analogiques antidéflagrants, les PBX traditionnels, les circuits de sonorisation analogiques et les équipements d'enregistrement indépendants peuvent fonctionner sur le site depuis de nombreuses années.

Si l'équipement existant reste en bon état, tout retirer et reconstruire peut augmenter à la fois le coût du projet et la quantité de travaux d'arrêt et de modification de câbles nécessaires.

Une approche plus pratique consiste généralement à inventorier d'abord les ressources de communication existantes :

• Quels téléphones analogiques antidéflagrants peuvent rester en service ;
• Si le câblage en cuivre existant est encore en état acceptable ;
• Si le PBX existant doit être conservé ;
• Quelles zones disposent déjà d'une couverture Ethernet industrielle ;
• Si le système de sonorisation fournit des interfaces adaptées ;
• Si le système d'enregistrement existant doit rester opérationnel.

Sur la base de cette évaluation, les systèmes hérités peuvent être connectés progressivement à la nouvelle plateforme de répartition via des passerelles vocales, des troncs SIP ou d'autres interfaces appropriées. Les nouvelles unités de process peuvent utiliser des téléphones SIP tandis que les unités plus anciennes conservent les téléphones analogiques, les deux étant finalement gérés depuis la même salle de contrôle.

Cette approche est mieux adaptée à une mise en œuvre progressive et peut réduire l'impact des mises à niveau de communication sur la production en cours.

La fiabilité dépend de l'ensemble du chemin de communication

Installer un téléphone antidéflagrant ne rend pas automatiquement fiable toute la chaîne de communication. Un seul appel peut dépendre de plusieurs éléments, notamment le terminal de terrain, la ligne de communication, le commutateur réseau, la passerelle, l'hôte de répartition et le poste de la salle de contrôle.

Une défaillance en tout point critique peut affecter la communication.

Dans une architecture SIP, une attention particulière doit être accordée aux commutateurs industriels, aux alimentations électriques, aux serveurs centraux et aux liaisons réseau. Si plusieurs unités de process critiques dépendent de la même plateforme de communication IP, des anneaux réseau, des serveurs redondants, une redondance d'alimentation et des mécanismes de reprise après panne peuvent être envisagés selon les exigences de fiabilité du projet.

Les systèmes analogiques nécessitent également une attention à la qualité de la ligne. Si les câbles en cuivre vieillissent, si les épissures sont affectées par l'humidité ou si le câblage est endommagé pendant la construction, la communication peut subir des échecs d'appel, du bruit ou une interruption complète, même lorsque le téléphone lui-même fonctionne correctement.

Pour cette raison, la communication antidéflagrante dans les usines pétrochimiques doit être conçue dans la perspective de la chaîne de communication complète plutôt qu'en comparant uniquement les spécifications des terminaux individuels.

Détails souvent négligés lors du déploiement

Les projets de communication dans les zones pétrochimiques dangereuses doivent d'abord prendre en compte les conditions réelles du site et les exigences de sécurité. La sélection des équipements ne peut pas reposer uniquement sur les fonctions téléphoniques. La zone d'installation doit également correspondre à l'adéquation du terminal sélectionné en matière de protection contre les explosions.

La protection contre les explosions et la protection contre les intrusions sont différentes

La certification de protection contre les explosions indique que l'équipement a été conçu pour des environnements explosifs spécifiés, tandis qu'un indice IP décrit principalement la protection contre la pénétration de poussière et d'eau. Ils répondent à des risques différents.

Un téléphone avec une excellente étanchéité n'est pas automatiquement adapté à une installation en atmosphère explosive.

Les zones extérieures nécessitent une protection environnementale à long terme

Les parcs de stockage, les zones de chargement et certaines unités de process restent exposés à l'extérieur pendant de longues périodes. La pluie, la poussière, la lumière du soleil, la corrosion, les températures élevées et basses doivent toutes être prises en compte lors du choix et de l'installation des équipements de communication.

Les zones très bruyantes nécessitent une conception audio différente

Lorsque le bruit ambiant est élevé, il est nécessaire d'évaluer si un combiné standard offre une communication adéquate. Certains postes peuvent être mieux servis par des terminaux de communication antidéflagrants avec audio amplifié, combinés à des cornes ou à des équipements d'alarme sonores et visuels pour une notification plus large.

La numérotation doit correspondre aux positions réelles

Les numéros de téléphone ne doivent pas être attribués uniquement selon l'ordre d'installation. Associer chaque numéro de poste au nom du terminal, à l'unité de process et à la position réelle facilite grandement les répartitions et la maintenance ultérieures.

Les autorisations doivent être planifiées à l'avance

Le personnel de garde ordinaire, les chefs d'équipe, les répartiteurs professionnels et les administrateurs système n'ont pas besoin des mêmes autorisations opérationnelles. Les fonctions telles que la sonorisation, les conférences, l'intervention et l'administration du système doivent être attribuées en fonction des responsabilités réelles.

Remarques finales

Intégrer les téléphones antidéflagrants à un système de répartition de salle de contrôle d'usine pétrochimique n'est pas simplement une question de connecter des téléphones de terrain à un serveur. L'objectif est d'établir un chemin de communication de production complet.

Le personnel de terrain utilise les téléphones antidéflagrants pour signaler des anomalies d'équipement ou des événements d'urgence. La salle de contrôle identifie l'emplacement à partir des informations du terminal et communique directement avec le site. Selon le type d'incident, les équipes de maintenance, le personnel de procédé, le personnel HSE et d'autres utilisateurs responsables peuvent ensuite être impliqués dans la réponse. Si une zone plus large doit être notifiée, la salle de contrôle peut activer les ressources de sonorisation ou d'avertissement sonore et visuel tout en conservant les informations d'appel et d'enregistrement nécessaires.

Pour les nouveaux projets pétrochimiques, les téléphones SIP antidéflagrants, la répartition, la sonorisation et l'enregistrement peuvent être planifiés ensemble dès la phase de conception. Les usines existantes peuvent conserver les téléphones analogiques et le câblage de terrain en bon état et les intégrer progressivement à une nouvelle architecture de répartition IP via des passerelles.

La question clé n'est pas le nombre de téléphones installés. Ce qui compte, c'est de savoir si le personnel peut contacter rapidement la salle de contrôle en cas de problème, si la salle de contrôle peut joindre les bonnes personnes, si les instructions peuvent être délivrées à la zone affectée à temps, et si le processus de communication peut ensuite être examiné et tracé.

FAQ

Où les téléphones antidéflagrants doivent-ils être installés dans une usine pétrochimique ?

Les points d'installation doivent être déterminés en fonction de la classification des zones dangereuses, des mouvements du personnel, de la distribution des équipements et des exigences de communication d'urgence. Les emplacements courants incluent les entrées des parcs de stockage, les salles de pompage, les quais de chargement, les salles de compresseurs, les unités de process, les postes d'inspection et les zones d'exploitation d'équipements critiques. Le nombre exact et l'espacement doivent être déterminés selon l'agencement réel de l'usine.

Chaque téléphone antidéflagrant de terrain doit-il utiliser l'appel direct au décroché ?

Pas nécessairement. L'appel direct est plus adapté aux points d'aide d'urgence, aux positions d'équipements critiques ou aux emplacements qui ne nécessitent de contacter qu'une salle de contrôle fixe. Si le même téléphone prend également en charge les communications de routine avec plusieurs départements, conserver la numérotation normale est généralement plus flexible.

Les téléphones de terrain peuvent-ils encore fonctionner en cas de panne du réseau de la salle de contrôle ?

Cela dépend de l'architecture du système. Lors de la conception du système, les zones de production critiques doivent définir comment les communications fonctionneront en cas de défaillance des commutateurs, des hôtes de répartition, des serveurs ou des liaisons réseau. Selon le niveau de fiabilité requis, des équipements redondants, des chemins réseau résilients ou d'autres mécanismes de communication locaux peuvent être envisagés.

Les téléphones antidéflagrants peuvent-ils s'intégrer aux systèmes DCS ou d'alarme incendie ?

L'intégration dépend des interfaces disponibles sur les deux systèmes et de la conception du projet. Avant la mise en œuvre, le projet doit définir quel système génère le signal d'événement, quelles informations la plateforme de répartition doit recevoir et quelles actions sont autorisées. L'intégration peut ensuite être mise en œuvre via des API, des interfaces E/S ou d'autres méthodes appropriées.

Installer plus de téléphones antidéflagrants est-il toujours préférable ?

Non. Trop peu de points de communication peuvent rendre certains postes de travail difficiles à joindre, mais augmenter simplement le nombre de téléphones ne résout pas les problèmes de fiabilité du réseau, d'alimentations électriques, de câblage ou de plateformes de communication centrales. Une meilleure approche consiste à planifier les points de communication en fonction des zones d'activité du personnel et des risques opérationnels, tout en garantissant que chaque point critique est soutenu par un chemin de communication fiable et un système backend.
