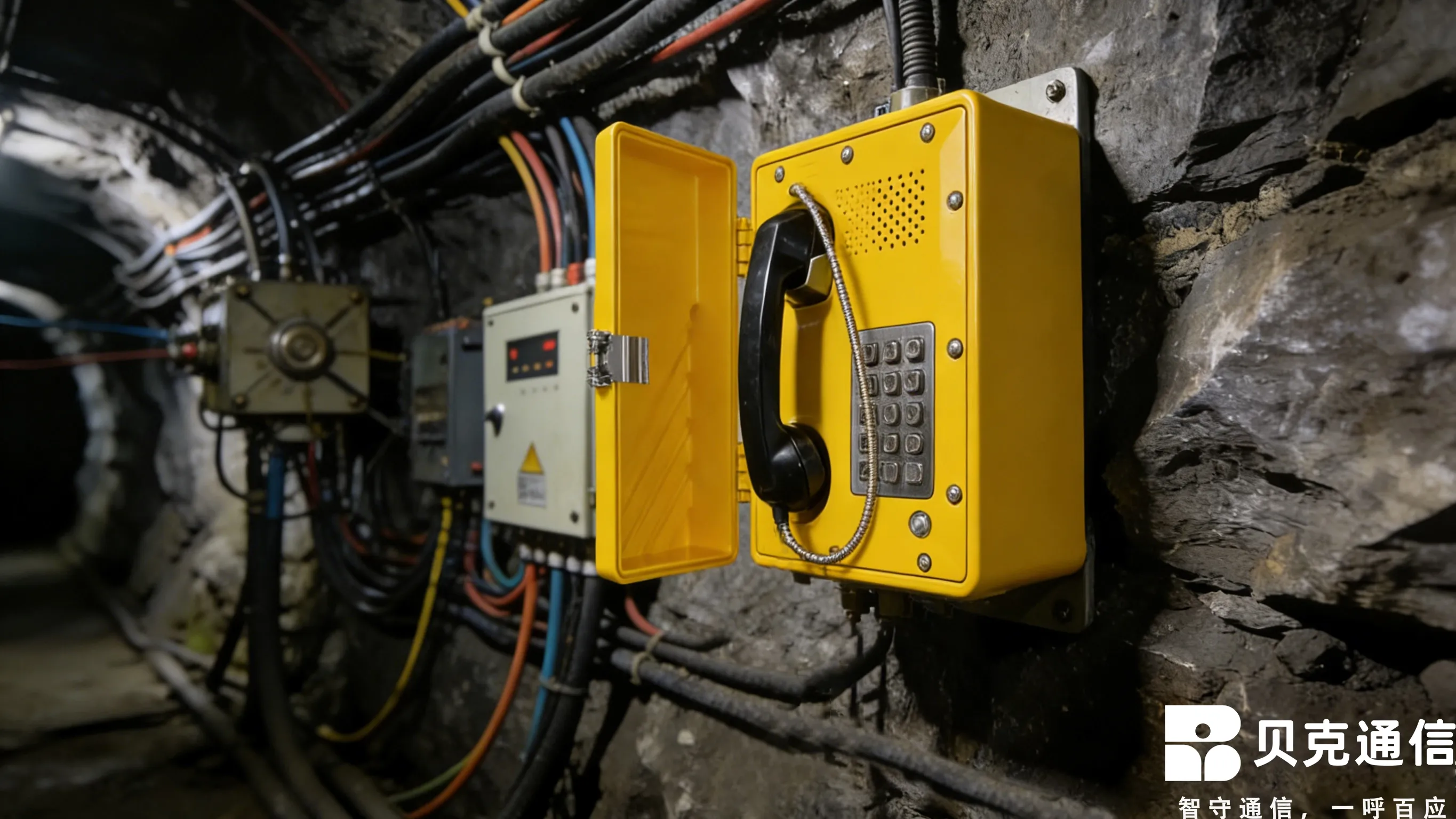

1. Introduction : Les téléphones miniers antidéflagrants comme "bouée de sauvetage" de la sécurité souterraine

Les téléphones miniers antidéflagrants sont largement considérés comme le
lifeline of mine safety production. Their electromagnetic compatibility (EMC) performance and adaptability to harsh industrial environments directly determine the reliability and safety of underground communications.

Dans des environnements électromagnétiques souterrains complexes, les téléphones miniers doivent satisfaire simultanément
explosion-proof safety requirements and high-level anti-interference performance, posing severe challenges to product design, materials, and system architecture.

Cet article analyse systématiquement les performances CEM et l'adaptabilité industrielle des téléphones miniers antidéflagrants à partir de quatre dimensions :

1. caractéristiques des sources d'interférences électromagnétiques,


2. anti-electromagnetic technologies d'interférence,


3. conception d'adaptabilité environnementale industrielle, et


4. Cas d'application réels, fournissant une référence technique pratique pour la sélection et le déploiement d'équipements dans les systèmes de communication miniers.


2. Sources d'interférences électromagnétiques et paramètres environnementaux sévères dans les applications minières

2,1 Sources d'interférences électromagnétiques typiques souterraines

Les environnements miniers souterrains font partie des zones d'interférences électromagnétiques (EMI) les plus complexes dans les scénarios industriels. Les principales sources d'interférences proviennent de trois directions :

1. Interférences puissance-fréquence
Les équipements tels que les variateurs de fréquence, les transformateurs et les moteurs génèrent de puissants champs électromagnétiques de 50 Hz pendant le fonctionnement. L'intensité du champ peut atteindre
0.19 μT, approaching hazardous threshold levels.

2. Interférences à haute fréquence
Les machines à souder électriques, les émetteurs haute fréquence et les dispositifs similaires émettent des ondes électromagnétiques radiofréquences, avec des fréquences de fonctionnement atteignant
hundreds of MHz, seriously affecting communication signals.

3. Interférence d'impulsion
Des impulsions électromagnétiques transitoires se produisent pendant le démarrage, l'arrêt ou les événements de court-circuit d'un équipement haute puissance. Ces impulsions couvrent une large gamme de fréquences allant des basses aux hautes fréquences, avec une intensité extrêmement élevée - des champs électriques jusqu'à
tens of kV/m and magnetic fields reaching several kA/m.

2,2 Paramètres environnementaux industriels extrêmes

En plus des interférences électromagnétiques, les téléphones miniers antidéflagrants doivent résister à des conditions physiques et chimiques extrêmes :

• Température :
  La plage de fonctionnement souterraine typique est
  –30 °C to +60 °C, with some deep or special mines reaching –45 °C to +85 °C.

• Humidité :
  L'humidité relative ne dépasse généralement pas
  95%, but can be higher in certain zones.

• Protection contre les entrées :
  Les appareils nécessitent généralement
  IP54 to IP67 protection against dust and water.

• Vibration et choc :
  Les fréquences de vibration vont de
  10–500 Hz with acceleration up to 5 m/s², and impact resistance must meet 7 J shock tests.

• Gaz corrosifs :
  Les environnements peuvent contenir
  H₂S, Cl₂, SO₂, accelerating material corrosion.

2,3 Différences entre les scénarios industriels

Les caractéristiques des interférences électromagnétiques varient considérablement selon l'industrie :

• Mines de charbon :
  Interférences à large spectre ci-dessous
  200 MHz, often peaking around 1 MHz due to variable-frequency drives.

• Usines chimiques :
  Dominé par les interférences radiofréquences et inductives des décharges d'arc et des équipements de soudage.


• Usines sidérurgiques :
  Forte EMI des fours à arc électrique, avec une énergie concentrée près de
  20 MHz.

• Ports :
  Interférence de conduction harmonique causée par les redresseurs non linéaires dans les systèmes d'entraînement moteur.


3. Technologies d'interférence Anti-Electromagnetic dans les téléphones miniers antidéflagrants

Les téléphones miniers antidéflagrants reposent sur trois piliers techniques fondamentaux :
circuit design, shielding technology, and anti-interference algorithms.

3,1 Conception de circuits intrinsèquement sûrs

La sécurité intrinsèque empêche l'inflammation en s'assurant que l'énergie du circuit reste inférieure à l'énergie d'inflammation minimale des gaz combustibles :

• Limitation de tension et de courant :
  L'énergie des étincelles est maintenue en dessous
  0.28 mJ, the minimum ignition energy of methane.

• Contrôle thermique :
  L'augmentation de la température des composants est strictement limitée pour rester dans les normes du groupe de températures de classe I.


• Sélection des composants :
  Les résistances, les condensateurs et les tolérances doivent être conformes aux spécifications antidéflagrantes.


• Optimisation de la disposition des PCB :
  Les lignes de signaux sont séparées pour éviter les oscillations parasites ; les circuits intrinsèquement sûrs et non sûrs sont physiquement isolés.


• Correction de la marge de sécurité :
  Un facteur de sécurité typique de
  1.5 is applied to ensure fault-condition safety.

3,2 Technologie de blindage électromagnétique multicouche

Les téléphones antidéflagrants utilisent des structures de blindage multicouches avancées :

• Logement :
  Boîtiers ignifuges en
  38 mm thick aluminum alloy, certified to IP66/IP67, offering excellent sealing and impact resistance.

• Couches de blindage internes :


  • Couche de suppression (revêtements nano-argent ou mousse métallique poreuse à gradient) pour la suppression du champ électrique en champ proche


  • Couche d'absorption pour l'atténuation haute fréquence


  • Couche de réflexion pour ondes électromagnétiques à basse fréquence


Cette structure à trois couches surmonte les limites du blindage monocouche, de l'accumulation thermique et de la couverture de fréquence étroite.

Utilisation des entrées de câble
≤8 mm diameter two-core cables with ≥0.5 mm² conductors and 1/2″ G sealing glands to ensure shielding continuity.

3,3 Algorithmes anti-interférences numériques

Le traitement avancé du signal améliore la clarté de la communication :

• Annulation adaptative du bruit (ANC) :
  Assure une communication claire même à
  120 dB noise levels.

• Correction d'erreur directe (FEC) :
  Détecte et corrige les erreurs de transmission causées par le bruit et les interférences.


• Codecs de compression vocale :
  Support
  G.711, G.722, G.729, reducing bandwidth and improving robustness.

• Contrôle automatique du gain (AGC) et détection d'activité vocale (VAD) :
  Réglez dynamiquement le volume et supprimez le bruit de fond.


4. Conception de l'adaptabilité environnementale industrielle

4,1 Conception de structure antidéflagrante

Deux principaux types de protection sont utilisés :

Inflammable (Ex d) :

• Résiste aux explosions internes sans propagation de flamme


• Résistance aux chocs ≥
  7 J

• Les dégagements articulaires et les dimensions de la trajectoire de flamme sont strictement conformes aux normes


• Tests de pression jusqu'à
  0.85 MPa

• Essais de non-propagation utilisant
  C₂H₂ (7.5%) and H₂ (27.5%)

Intrinsèquement sûr (Ex i) :

• Tous les circuits restent en dessous de l'énergie d'allumage


• Isolation électrique à l'aide de barrières de sécurité et de transformateurs


• Isolation mécanique avec des stratégies d'espacement et de mise à la terre de ≥6 mm


4,2 Conception de la protection contre les entrées

• IP54 :
  Protection contre la pénétration de poussière et les éclaboussures d'eau


• IP67 :
  Étanche à la poussière et immersion à 1 m pendant 30 minutes


• IP68 (modèles haut de gamme) :
  1,5 m d'immersion pendant 30 minutes


Réalisé grâce à des joints en caoutchouc, un empotage époxy et une conception de boîtier de précision.

4,3 Sélection des matériaux

• Boîtiers :
  Aluminium moulé, acier inoxydable (par exemple,
  316L), or reinforced composites with epoxy powder coating

• Claviers :
  Acier inoxydable


• Combinés :
  Niveau de téléphone public extérieur


• Câbles :
  Cordons de combiné gainés de métal


• Plastiques :
  Réunion sur les polymères ignifuges et antistatiques
  UL94 V-0

Les matériaux sont testés pour le vieillissement thermique, la résistance à la corrosion et la stabilité à long terme.

5. Cas d'application et évaluation des performances

5,1 Mine de charbon à Datong, Shanxi

Le
KTH106-1Z intrinsically safe telephone operated reliably amid strong VFD interference.

• Distance de communication :
  10 km

• Niveau de sonnerie :
  ≥80 dB

• Zéro incident de sécurité sur deux ans


• Surveillance du méthane et évacuation d'urgence soutenues avec succès


5,2 Mine de charbon de Yulin, Shaanxi

Le
KE-FS-EX explosion-proof telephone operated for 12 months at 95% humidity without failure.

• Coût de maintenance réduit de
  65%

• Communication claire à
  120 dB noise

• Niveau CEM
  4 compliance ensured distortion-free audio

5,3 Usine chimique du Shandong

Un
Ex d ib II B T6 telephone with IP67 protection resisted H₂S, Cl₂, and SO₂ corrosion.

• Niveau de sonnerie :
  ≥70 dB

• Aucune corrosion des composants observée


5,4 Mine à ciel ouvert en Mongolie intérieure

Intégré
Beidou + GPS + UWB positioning achieved centimeter-level accuracy.

• Plage de fonctionnement :
  –40 °C to +85 °C

• Suivi en temps réel de plus de
  200 workers

• Prévenir avec succès les accidents grâce à des alertes précoces


5,5 Mesures de fiabilité

• MTBF :
  >
  100,000 hours

• Temps de démarrage à -45 C :
  ≤30 seconds

• Fonctionnement continu à + 60 C :
  24 hours without degradation

• Passé
  IP67 long-term humidity tests

6. Tendances futures du développement

Les principales tendances comprennent :

1. Suppression EMI multi-technologie
   Combinant l'apprentissage adaptatif du bruit basé sur DSP et IA


2. Matériaux avancés
   tels que les polymères nano-renforcés et les revêtements auto-cicatrisants


3. Intégration intelligente
   de capteurs de gaz, de vidéo, de diagnostics IoT et de maintenance à distance


4. Des normes plus strictes
   , y compris les tests CEM au-delà
   1 GHz, wider temperature ranges (–50 °C to +100 °C), and enhanced IP68 requirements

7. Conclusion et recommandations

Les téléphones miniers antidéflagrants jouent un rôle essentiel dans la communication de sécurité souterraine. Grâce à la conception de circuits à sécurité intrinsèque, au blindage multicouche et au traitement avancé du signal, ils permettent un fonctionnement fiable dans des environnements électromagnétiques sévères. Une conception structurelle robuste, une protection anti-pénétration élevée et des matériaux spécialisés assurent une stabilité à long terme dans des conditions industrielles extrêmes.

Pour un déploiement pratique :

• Sélectionnez high-EMC-performance modèles pour les zones denses en VFD


• Choisissez wide-temperature-range pour les mines profondes ou à haute température


• Utiliser des modèles résistants à la corrosion dans des environnements chimiques


La maintenance régulière et la formation des opérateurs sont essentielles pour assurer la sécurité et les performances à long terme. Alors que l'exploitation minière devient de plus en plus intelligente, les téléphones antidéflagrants continueront d'évoluer vers des solutions plus intelligentes, plus fiables et plus adaptables - formant une base solide pour des opérations minières sûres, efficaces et intelligentes.
