Introduction aux amplificateurs de puissance

Un amplificateur de puissance est un dispositif électronique essentiel utilisé pour augmenter le niveau de puissance d’un signal électrique afin qu’il puisse piloter des charges à haute puissance telles que des haut-parleurs, des antennes, des moteurs ou des systèmes de transmission. Contrairement aux amplificateurs à faible signal qui se concentrent sur l’amplification de la tension ou du courant, un amplificateur de puissance est spécifiquement conçu pour fournir une puissance de sortie élevée tout en préservant l’intégrité du signal, l’efficacité et la fiabilité.

Les amplificateurs de puissance sont largement utilisés dans les systèmes audio, les systèmes de sonorisation, les télécommunications, la radiodiffusion, l’automatisation industrielle, les équipements médicaux et l’électronique grand public. Ils jouent un rôle essentiel dans la transformation de signaux faibles en énergie utilisable capable d’effectuer des tâches réelles.
Des systèmes audio domestiques aux réseaux de communication d’urgence à grande échelle, les amplificateurs de puissance sont un composant fondamental de l’infrastructure électronique moderne.

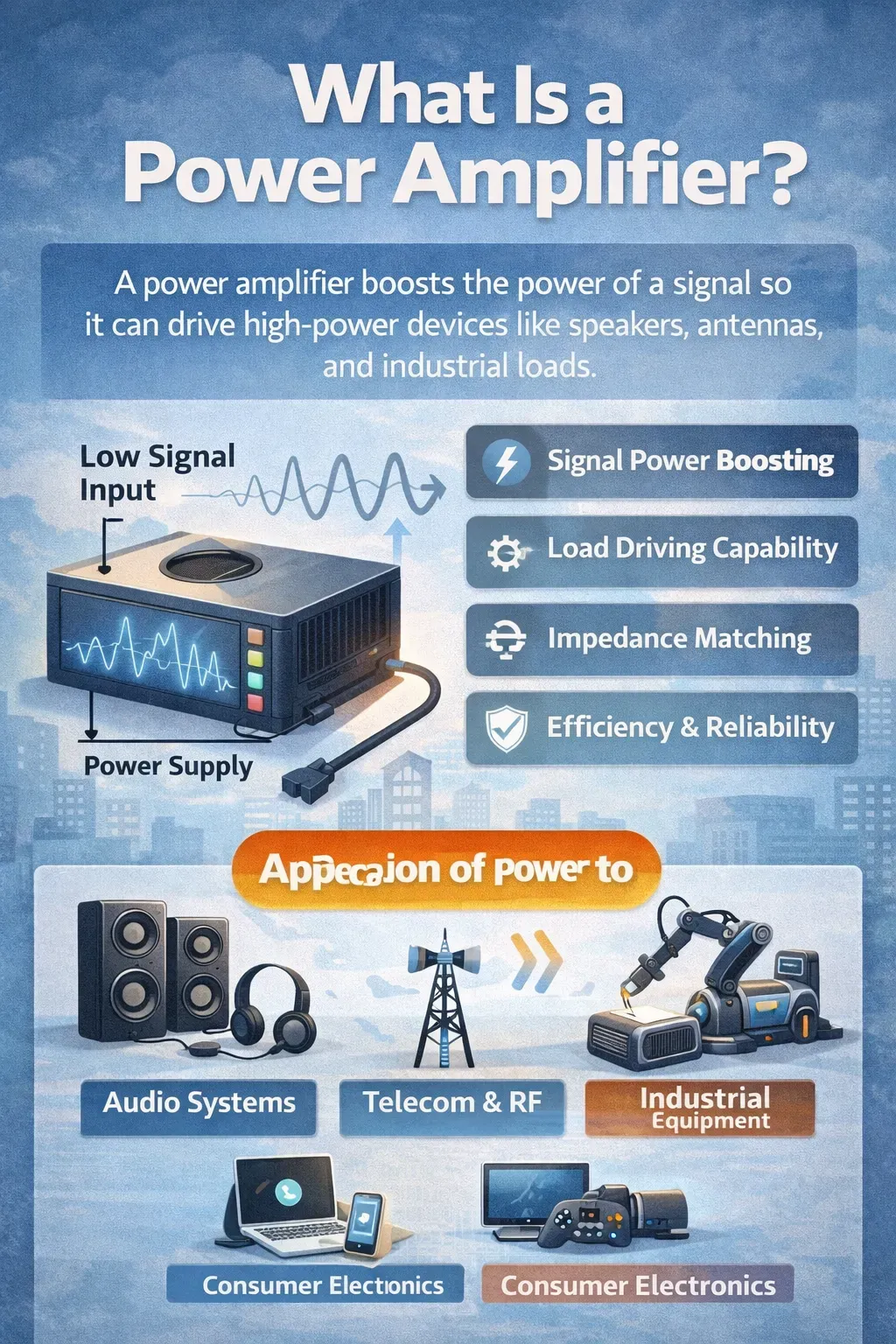

   Qu’est-ce qu’un amplificateur de puissance

Un amplificateur de puissance constitue l’étage d’amplification final d’une chaîne de signaux électroniques. Il reçoit un signal d’entrée de faible niveau provenant d’un préamplificateur ou d’un processeur de signal et augmente sa puissance jusqu’à un niveau suffisant pour piloter une charge de sortie.

Produits associés：Amplificateur de puissance|amplificateur de système de sonorisation|Amplificateur de puissance SIP-Becke Telcom

En termes simples, un amplificateur de puissance :

•      Reçoit un petit signal électrique
•      Utilise l’énergie provenant d’une alimentation électrique
•      Produit un signal de sortie à haute puissance avec le même contenu informationnel

Les amplificateurs de puissance sont optimisés pour la fourniture de puissance, la gestion des charges et l’efficacité, plutôt que pour le seul traitement précis du signal.

   Rôle d’un amplificateur de puissance

Le rôle principal d’un amplificateur de puissance est de combler le fossé entre les sources de signaux à faible puissance et les dispositifs de sortie à haute puissance.

   Rôles clés :

   Augmentation de la puissance du signal

Les amplificateurs de puissance augmentent la puissance du signal afin qu’il puisse piloter des haut-parleurs, transmettre des ondes radio ou contrôler des équipements industriels.

   Capacité de pilotage des charges

Ils fournissent le courant et la tension nécessaires pour piloter des charges à faible impédance ou à haute puissance sans effondrement du signal.

   Étage de sortie du système

Dans la plupart des systèmes, l’amplificateur de puissance est l’étage final qui interagit directement avec des dispositifs physiques tels que des haut-parleurs ou des antennes.

   Conversion d’énergie

Les amplificateurs de puissance convertissent l’énergie électrique provenant d’une alimentation en énergie de sortie contrôlée en fonction du signal d’entrée.
Sans amplificateurs de puissance, la plupart des systèmes de communication, audio et de contrôle ne pourraient pas fonctionner efficacement.

   Fonctions principales d’un amplificateur de puissance

   1. Gain en puissance

La fonction première d’un amplificateur de puissance est de fournir un gain en puissance, ce qui signifie que la puissance de sortie est nettement supérieure à la puissance d’entrée. Cela permet à des signaux de faible niveau de produire des effets physiques significatifs, tels que le son ou la transmission radio.

   2. Fidélité et linéarité du signal

Un amplificateur de puissance de haute qualité doit préserver la forme d’onde originale du signal d’entrée. Une distorsion excessive peut dégrader :

•      La clarté audio
•      L’intelligibilité de la parole
•      La précision des données dans les systèmes de communication

Le maintien de la fidélité du signal est particulièrement critique dans les applications audio professionnelles et radiofréquence.

   3. Adaptation d’impédance

Les amplificateurs de puissance réalisent souvent une adaptation d’impédance entre la source de signal et la charge. Un appariement correct garantit :

•      Un transfert de puissance maximal
•      Une réduction des réflexions de signal
•      Une amélioration de l’efficacité du système

Cela est particulièrement important dans les transmissions radiofréquence et les systèmes de haut-parleurs audio.

   4. Gestion de l’efficacité

Étant donné que les amplificateurs de puissance traitent des niveaux d’énergie élevés, l’efficacité est un critère de conception majeur. Les amplificateurs efficaces :

•      Réduisent la consommation d’énergie
•      Minimisent la génération de chaleur
•      Prolongent la durée de vie de l’équipement
•      Réduisent les coûts de fonctionnement

   5. Protection et stabilité

Les amplificateurs de puissance modernes incluent des fonctions de protection intégrées telles que :

•      Protection contre surintensités
•      Arrêt thermique
•      Protection contre court-circuit
•      Protection contre surtensions

Ces fonctions assurent un fonctionnement stable et sûr dans des conditions de charge et environnementales variables.

   Types d’amplificateurs de puissance

Les amplificateurs de puissance sont classés selon leur mode de fonctionnement, communément appelé classe d’amplification.

   Amplificateurs de puissance de classe A

•      Conduction continue tout au long du cycle du signal
•      Excellente linéarité et faible distorsion
•      Efficacité très faible
•      Utilisés dans des applications haute-fidélité et de précision

   Amplificateurs de puissance de classe B

•      Conduction pendant la moitié du cycle du signal
•      Efficacité supérieure à la classe A
•      Peut introduire une distorsion de croisement
•      Souvent utilisés dans des configurations push-pull

   Amplificateurs de puissance de classe AB

•      Combine les caractéristiques des classes A et B
•      Bon équilibre entre efficacité et qualité audio
•      Largement utilisés dans l’audio professionnel et les systèmes de sonorisation

   Amplificateurs de puissance de classe D

•      Fonctionnent grâce à une technologie de commutation à haute vitesse
•      Efficacité extrêmement élevée (souvent supérieure à 85%)
•      Taille compacte et faible dégagement de chaleur
•      Courants dans l’audio moderne, les appareils portables et les systèmes industriels

   Amplificateurs de puissance RF

•      Conçus pour des signaux à haute fréquence
•      Utilisés dans les communications sans fil et la radiodiffusion
•      Axés sur la pureté spectrale et l’efficacité de transmission

   Applications des amplificateurs de puissance

   1. Systèmes audio et sonores

Les amplificateurs de puissance sont essentiels dans les systèmes audio où ils pilotent des haut-parleurs avec une puissance et une clarté suffisantes. Les applications typiques incluent :

•      Systèmes audio domestiques
•      Renforcement sonore professionnel
•      Salles de concert
•      Systèmes de sonorisation

Dans les applications audio, les amplificateurs de puissance doivent fournir une puissance de sortie élevée avec une faible distorsion et une large réponse en fréquence.

   2. Systèmes de sonorisation et de communication d’urgence

Dans les systèmes de sonorisation et d’évacuation vocale d’urgence, les amplificateurs de puissance garantissent que les messages sont forts, clairs et intelligibles sur de grandes zones. Ces systèmes sont utilisés dans :

•      Aéroports et gares ferroviaires
•      Installations industrielles
•      Bâtiments commerciaux
•      Campus et infrastructures publiques

La fiabilité et la redondance sont critiques dans ces applications, car elles fonctionnent souvent pendant des situations d’urgence.

   3. Télécommunications et radiodiffusion

Dans les télécommunications, les amplificateurs de puissance sont utilisés pour amplifier les signaux radiofréquence en vue d’une transmission à longue distance. Les applications incluent :

•      Stations de base cellulaires
•      Radiodiffusion et télévision
•      Communications par satellite
•      Systèmes de radio bidirectionnelle

Les amplificateurs de puissance RF doivent respecter des normes réglementaires strictes en matière de pureté et d’efficacité du signal.

   4. Systèmes industriels et d’automatisation

Les amplificateurs de puissance sont largement utilisés dans des environnements industriels pour piloter :

•      Moteurs et actionneurs
•      Transducteurs ultrasonores
•      Équipements de contrôle et d’automatisation
•      Systèmes de test et de mesure

Les amplificateurs de puissance industriels sont conçus pour la durabilité, la précision et le fonctionnement continu dans des conditions difficiles.

   5. Électronique grand public

De nombreux appareils du quotidien reposent sur des amplificateurs de puissance compacts et efficaces, notamment :

•      Smartphones et tablettes
•      Télévisions et barres de son
•      Consoles de jeux
•      Haut-parleurs portables

La demande de conceptions économes en énergie a accéléré l’adoption des amplificateurs de puissance de classe D dans les produits grand public.

   Critères de conception clés

Lors de la sélection ou de la conception d’un amplificateur de puissance, plusieurs facteurs doivent être pris en compte :

•      Puissance de sortie requise
•      Impédance de la charge
•      Efficacité et dissipation thermique
•      Bande passante du signal
•      Conditions environnementales
•      Exigences de sécurité et de protection

Un amplificateur de puissance bien conçu améliore les performances du système, sa fiabilité et les coûts de fonctionnement à long terme.

   Importance des amplificateurs de puissance dans la technologie moderne

Les amplificateurs de puissance sont indispensables dans le monde connecté d’aujourd’hui. Ils permettent :

•      Une communication claire
•      Des expériences audio immersives
•      Des systèmes d’urgence fiables
•      Des processus industriels efficaces

À mesure que la technologie progresse, les amplificateurs de puissance continuent d’évoluer vers une efficacité accrue, un contrôle plus intelligent, une taille réduite et une meilleure intégration avec les systèmes numériques et en réseau.

   Conclusion

L’amplificateur de puissance est un composant électronique vital qui transforme des signaux à faible puissance en sorties à haute puissance capables de piloter des dispositifs réels. En fournissant un gain en puissance, en préservant l’intégrité du signal, en garantissant l’efficacité et en prenant en charge des applications diverses, les amplificateurs de puissance forment l’épine dorsale des systèmes audio, des réseaux de communication et des équipements industriels.
Comprendre le rôle, les fonctions et les applications des amplificateurs de puissance aide les ingénieurs, les intégrateurs de systèmes et les décideurs à choisir les solutions adaptées pour des systèmes fiables et performants. À mesure que la demande de systèmes électroniques efficaces et intelligents augmente, les amplificateurs de puissance resteront une technologie clé qui façonne l’avenir des communications et de l’automatisation.
