Les systèmes de sonorisation publics traditionnels étaient principalement conçus pour une distribution audio unidirectionnelle. Ils pouvaient diffuser des annonces programmées ou des messages d'urgence, mais l'ajout de nouvelles zones, la connexion d'autres systèmes de communication ou la prise en charge d'interactions bidirectionnelles nécessitaient souvent des équipements séparés et un câblage supplémentaire. Alors que les infrastructures industrielles et publiques évoluent vers les communications IP, ce modèle est en train de changer.

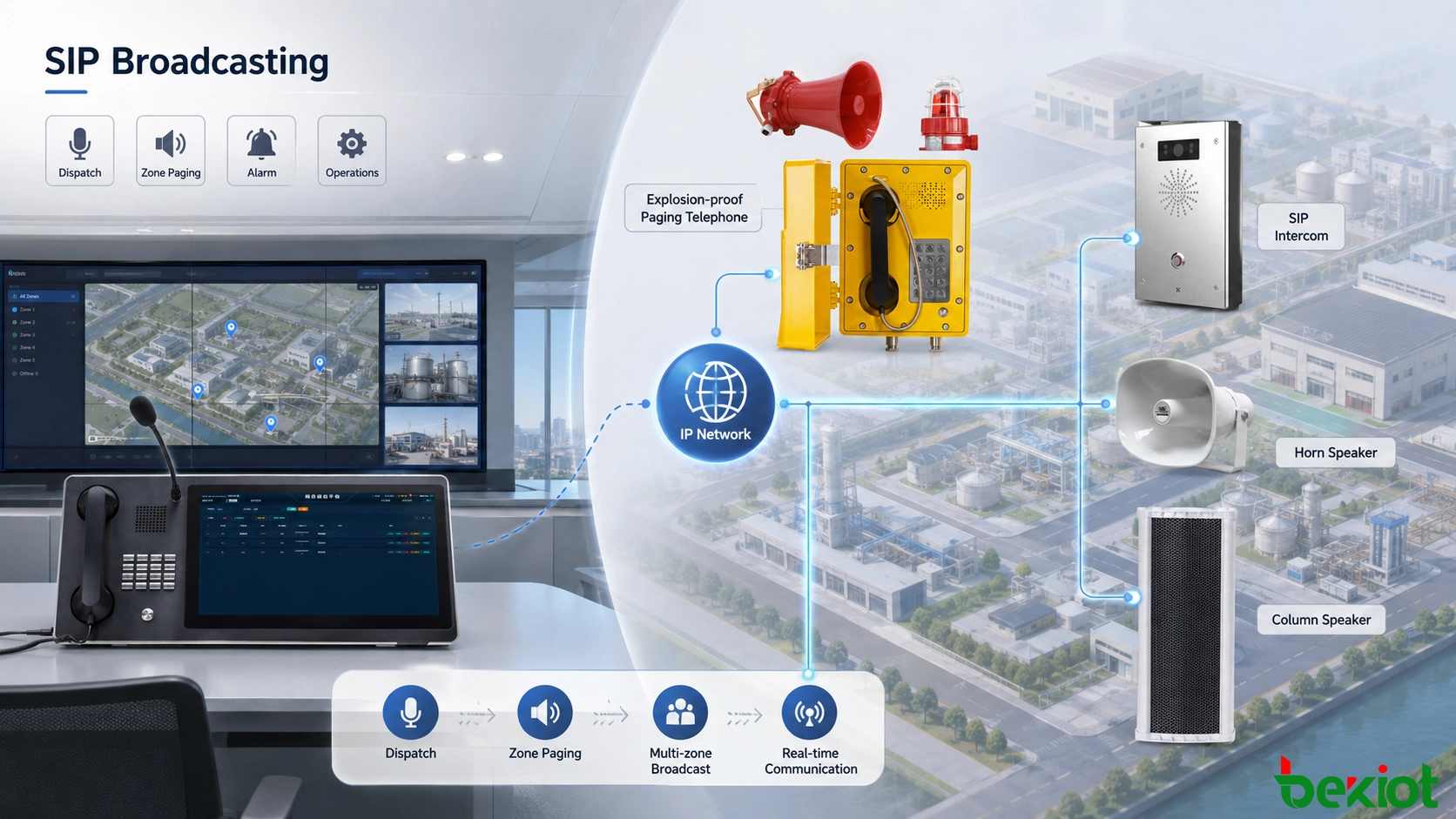

Un système de diffusion SIP utilise les réseaux IP standard pour connecter la sonorisation, la dispatching vocal, l'interphonie, la notification d'urgence et la gestion opérationnelle. Au lieu de fonctionner comme un réseau de haut-parleurs isolé, il peut faire partie d'un environnement de communication plus large dans lequel les alarmes, les dispositifs de terrain, les plateformes de contrôle et les opérateurs échangent des informations via des flux de travail coordonnés. Cette architecture s'avère utile bien au-delà des écoles, bureaux et centres commerciaux conventionnels.

Pourquoi l'audio IP modifie l'architecture

La principale différence entre un système de sonorisation conventionnel et une architecture SIP ne réside pas simplement dans la manière dont l'audio est transporté. Le changement majeur est que les terminaux audio deviennent des ressources de communication adressables sur le réseau.

Un centre de contrôle peut organiser les haut-parleurs, les terminaux de sonorisation, les stations d'interphonie et les zones de communication en fonction des bâtiments, des zones de production, des plates-formes, des tunnels ou des départements opérationnels. Les messages peuvent ensuite être envoyés à un terminal unique, à un groupe sélectionné, à une zone définie ou à un public plus large sur l'ensemble du site.

Étant donné que SIP est déjà largement utilisé pour les communications vocales IP, la diffusion peut également être connectée aux systèmes téléphoniques, aux plateformes de dispatching et aux services d'interphonie. Un utilisateur sur le terrain peut initier un appel, un opérateur peut répondre depuis une salle de contrôle, et le même événement peut ensuite déclencher une annonce ciblée vers d'autres personnels.

L'architecture peut également échanger des informations avec les plateformes d'automatisation et de surveillance. Des interfaces basées sur des protocoles tels que Modbus, OPC UA et MQTT peuvent être utilisées dans des projets où les systèmes opérationnels doivent échanger des informations d'alarme ou d'état avec la couche de communication.

Cette intégration modifie le rôle de la diffusion. Elle ne se limite plus à la lecture de contenus audio préenregistrés. Elle peut participer à une séquence opérationnelle complète qui commence par un événement et se termine par une confirmation, une notification et un enregistrement des activités de communication.

Industries à risques

Les raffineries de pétrole, les installations de gaz naturel et les sites de production liés à l'hydrogène font partie des environnements où la notification vocale intégrée est particulièrement précieuse. Ces installations peuvent inclure des parcs de stockage, des unités de traitement, des zones de compresseurs, des installations de chargement et d'autres endroits où des gaz ou vapeurs inflammables peuvent être présents.

Les équipements de communication déployés dans des zones dangereuses doivent d'abord être adaptés aux exigences environnementales et de sécurité de l'installation. Cependant, au-delà de l'adéquation des terminaux, le principal défi est la rapidité avec laquelle l'information circule après la détection d'une condition anormale.

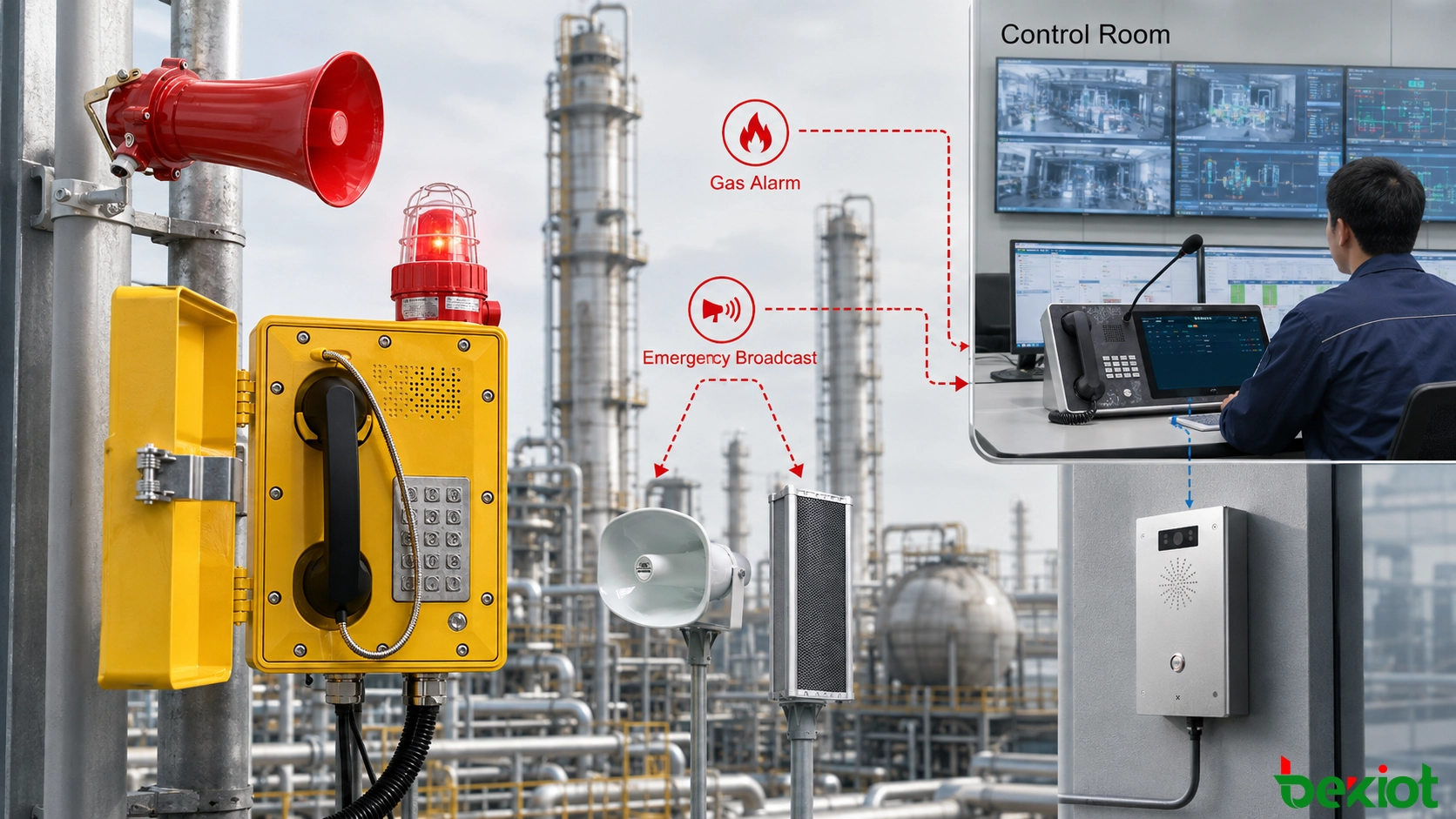

Un flux de travail intégré typique peut impliquer :

1. Un détecteur de gaz ou un système de surveillance des processus identifie une condition anormale.
2. L'événement est transmis à la plateforme de contrôle ou d'alarme.
3. Le système de communication sélectionne la zone affectée.
4. Un avertissement vocal préenregistré ou en direct est envoyé dans cette zone.
5. Des dispositifs d'alarme visuels ou sonores peuvent fournir un signal d'attention supplémentaire si nécessaire.
6. Les opérateurs utilisent les canaux de dispatching ou d'interphonie pour confirmer les conditions avec le personnel sur le terrain.

Cette approche relie la détection et la communication, évitant ainsi aux opérateurs de basculer manuellement entre plusieurs systèmes isolés. Dans un flux de travail automatisé bien conçu, un message d'urgence qui dépendait auparavant de plusieurs étapes manuelles peut être émis en quelques secondes, au lieu d'attendre plusieurs minutes que l'information passe par plusieurs personnes.

Ce même principe peut soutenir les opérations de production en dehors des situations d'urgence. Les salles de contrôle peuvent utiliser la sonorisation de zone pour la coordination de la maintenance, les notifications de changement d'équipe, les instructions d'arrêt d'équipement ou les restrictions d'accès temporaires, sans diffuser le message dans des zones non concernées.

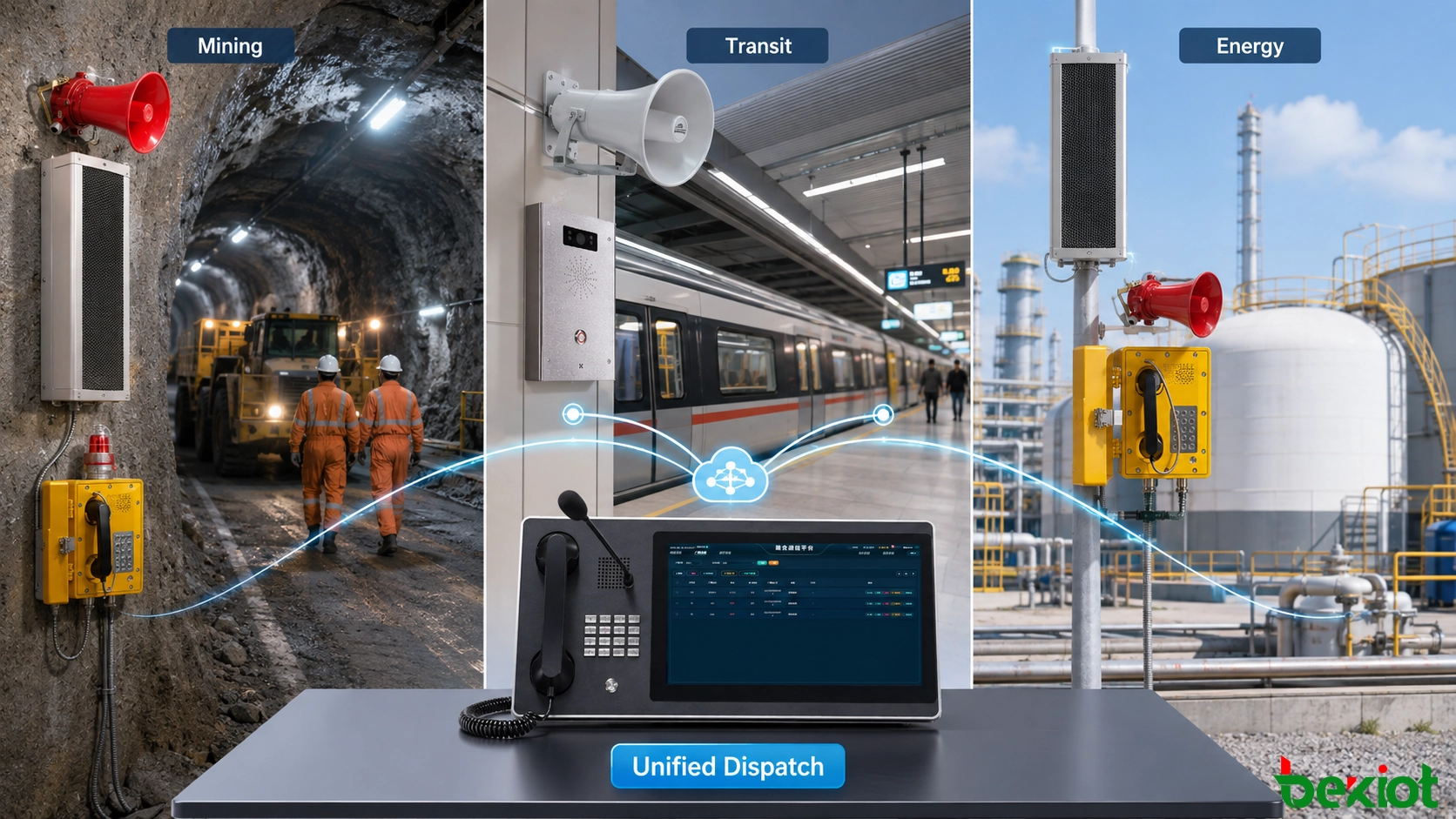

Zones souterraines et zones de travail éloignées

L'exploitation minière présente un problème de communication différent. Les tunnels souterrains peuvent s'étendre sur de longues distances, les structures physiques peuvent affaiblir les signaux sans fil, et les travailleurs peuvent être séparés de la salle de contrôle en surface par plusieurs niveaux d'infrastructure souterraine.

Un système de diffusion et d'interphonie basé sur IP peut utiliser le réseau Ethernet industriel de la mine pour placer des points de communication filaires le long des itinéraires souterrains et des zones de travail. Au lieu de dépendre entièrement de la couverture radio, les points d'extrémité IP fixes fournissent des emplacements de communication connus qui peuvent rester connectés au dispatching de surface.

Si un travailleur détecte une anomalie de gaz ou une autre condition dangereuse, un point d'appel d'urgence à proximité peut fournir un chemin de communication direct vers le centre de contrôle. L'opérateur peut recevoir l'appel, identifier l'emplacement et maintenir une communication vocale bidirectionnelle tout en coordonnant la réponse. La source souligne également la possibilité de connecter les informations de localisation du personnel à la diffusion, afin que les messages puissent être dirigés vers des zones spécifiques lors d'une opération de sauvetage.

Cela crée trois niveaux de communication utiles :

• Notification locale pour les travailleurs dans une section souterraine affectée ;
• Communication bidirectionnelle entre le point souterrain et le dispatching de surface ;
• Coordination tenant compte de la localisation lorsque des systèmes de positionnement du personnel ou opérationnels sont disponibles.

La même architecture peut être pertinente pour d'autres installations longues ou difficiles à couvrir, telles que les tunnels, les réseaux souterrains et les couloirs industriels éloignés, où la connectivité réseau fixe est plus prévisible que le recours à un seul service sans fil.

Transports et grandes infrastructures

Les installations de transport nécessitent une diffusion au-delà des seules alarmes d'urgence. Les gares, dépôts, terminaux et ateliers de maintenance doivent gérer les annonces courantes, les informations aux voyageurs, la coordination opérationnelle et les instructions d'évacuation dans le même environnement physique.

Dans le transport ferroviaire, l'audio basé sur SIP peut être intégré à un système d'information voyageurs, de sorte que les messages routiniers et les annonces opérationnelles soient coordonnés avec les informations de la gare. En cas d'incendie, de forte affluence de voyageurs ou d'une autre urgence, les opérateurs peuvent sélectionner des quais, entrées, couloirs ou autres zones spécifiques au lieu de diffuser le même message partout.

La diffusion ciblée est importante car différentes zones peuvent nécessiter des instructions différentes. Les voyageurs près d'une sortie peuvent devoir emprunter un autre itinéraire, tandis que le personnel dans les parties non affectées de la gare peut n'avoir besoin que d'un avis opérationnel. Des annonces excessives ou non pertinentes peuvent rendre les informations d'urgence plus difficiles à comprendre.

Les aéroports et les ports présentent des défis similaires à plus grande échelle. Une installation peut comprendre des zones passagers, des zones de fret, des ateliers, des entrepôts, des casernes de pompiers, des zones de chargement et des espaces opérationnels extérieurs. Un système unique doit donc prendre en charge à la fois la sonorisation de zone courante et la communication d'urgence à plus haute priorité.

Les ports ajoutent un autre défi environnemental, car les dispositifs de communication extérieurs peuvent fonctionner dans des conditions d'humidité, d'air salin et de machinerie lourde. Les aéroports peuvent avoir besoin de communications entre les terminaux, les équipes opérationnelles et les services d'urgence. Dans les deux cas, la valeur de SIP réside dans la capacité à organiser des ressources audio et vocales géographiquement séparées via un réseau IP, plutôt que de construire un système isolé distinct pour chaque zone opérationnelle.

Énergie et exploitation des installations

La production d'électricité et les grandes installations énergétiques peuvent utiliser la même architecture pour les notifications liées aux équipements. Une plateforme de supervision telle que SCADA peut identifier une température, un équipement ou une condition opérationnelle nécessitant l'attention du personnel. Cet événement peut ensuite être associé à une notification vocale pour la zone de maintenance ou d'exploitation concernée.

L'avantage n'est pas que la diffusion remplace SCADA ou le système de contrôle. La plateforme de contrôle reste responsable de la surveillance des équipements et de la logique opérationnelle. La diffusion fournit la couche de communication humaine qui convertit certains événements système en instructions vocales compréhensibles.

Par exemple, un système peut distinguer :

• une alarme visible uniquement par le personnel de la salle de contrôle ;
• une notification de maintenance envoyée à une zone de travail spécifique ;
• un avertissement haute priorité nécessitant une action immédiate du personnel ;
• une urgence sur l'ensemble du site nécessitant des instructions plus larges.

Cette séparation empêche que chaque alarme technique devienne une annonce publique. Les concepteurs du système doivent définir quels événements nécessitent une notification vocale, quelles zones doivent la recevoir et si un opérateur doit confirmer l'événement avant la diffusion.

Santé, éducation et installations intelligentes

L'architecture est également utile en dehors de l'industrie lourde, car de nombreux environnements de service public sont confrontés au même problème fondamental : un message important doit atteindre rapidement les bonnes personnes sans perturber tout le monde.

Hôpitaux

Les hôpitaux peuvent utiliser la communication basée sur SIP pour les notifications cliniques urgentes telles qu'un appel Code Bleu, tout en gardant la sonorisation courante et la communication entre services séparées. La valeur réside dans l'acheminement du message vers les équipes ou zones requises, plutôt que de traiter chaque annonce comme une diffusion à l'échelle de l'établissement.

Écoles et universités

Les établissements d'enseignement peuvent combiner des points d'appel d'urgence, des systèmes de surveillance et des zones de diffusion. Un utilisateur peut déclencher une alarme à partir d'un point d'aide désigné, après quoi le personnel de sécurité peut vérifier l'événement et utiliser des annonces ciblées si une notification plus large est nécessaire.

Campus intelligents et parcs industriels

Les grands campus peuvent déjà exploiter des interphones pour visiteurs, des fonds sonores courants, des communications de contrôle d'accès et des notifications d'urgence comme des systèmes séparés. Le transfert de ces services vers un cadre IP coordonné peut réduire les interfaces de gestion isolées et faciliter le contrôle des zones.

Le même principe de conception s'applique que le site soit un hôpital, une université ou un parc industriel : les communications courantes et d'urgence peuvent partager une infrastructure tout en restant séparées par des permissions, des priorités et des règles opérationnelles.

Comment planifier un déploiement pratique

Choisir SIP ne crée pas automatiquement un système de communication efficace. Le projet doit toujours être conçu autour du flux de travail opérationnel réel du site.

Un processus de conception pratique doit commencer par l'identification des zones de communication. Un grand site peut contenir des zones de production, des zones de maintenance, des espaces passagers, des couloirs publics, des zones d'urgence et des emplacements restreints. Celles-ci doivent être mises en correspondance avec les responsabilités opérationnelles réelles, et non pas seulement divisées selon la géométrie des bâtiments.

Ensuite, il faut déterminer quels systèmes doivent échanger des informations. Selon le projet, il peut s'agir de :

• la dispatching vocale ;
• les systèmes téléphoniques ou d'interphonie ;
• les plateformes d'alarme incendie ;
• la détection de gaz ;
• le DCS ou SCADA ;
• les systèmes d'information voyageurs ;
• les systèmes de localisation du personnel ;
• les plateformes de sécurité ou de surveillance.

La troisième étape consiste à définir la logique des événements. Toutes les alarmes ne doivent pas générer automatiquement un message vocal sur tout le site. Certains événements peuvent nécessiter une confirmation de l'opérateur, tandis que les événements à haute priorité peuvent être configurés pour une notification ciblée immédiate.

Les règles de priorité sont tout aussi importantes. Les instructions d'urgence doivent prévaloir sur les fonds sonores courants ou les annonces programmées. Les droits des opérateurs doivent également déterminer qui peut accéder à des zones individuelles, initier des messages d'urgence ou créer des groupes de communication plus larges.

Enfin, l'enregistrement et les journaux d'événements doivent être pris en compte lors de la conception du système. La source souligne l'importance des journaux d'exploitation et des enregistrements de communication dans les transports et autres environnements gérés. Ces enregistrements peuvent faciliter la reconstitution des incidents, l'examen de la maintenance et la responsabilité opérationnelle.

Remarques finales

La valeur principale de la diffusion SIP n'est pas simplement le remplacement de l'audio analogique par l'audio réseau. Son rôle majeur est de connecter la notification vocale à la dispatching, à l'interphonie, à la surveillance et aux systèmes opérationnels via une architecture IP standard.

Cette architecture peut être appliquée de manière très différente selon l'environnement. Les sites industriels dangereux peuvent se concentrer sur la détection de gaz et l'évacuation d'urgence. Les mines ont besoin d'une communication souterraine fiable. Les installations de transport dépendent d'un contrôle précis des zones. Les sites énergétiques peuvent convertir certains événements SCADA en avertissements compréhensibles par l'homme, tandis que les hôpitaux et les campus utilisent le même concept sous-jacent pour la notification urgente des équipes et la sécurité publique.

L'exigence commune est simple : les informations critiques doivent atteindre les bonnes personnes, dans la bonne zone, au bon moment, via un canal de communication qui peut être géré et analysé. Lorsque le projet est conçu autour de cette exigence, la diffusion SIP fait partie de l'infrastructure de communication opérationnelle du site, plutôt qu'un système de sonorisation public autonome.

FAQ

La diffusion SIP peut-elle fonctionner sur le même réseau que d'autres services IP ?

Elle peut partager une infrastructure IP lorsque le réseau est conçu pour le trafic, la fiabilité et les politiques de sécurité requis. Les projets de grande envergure ou critiques peuvent encore séparer le trafic vocal de manière logique ou physique conformément aux exigences de conception du réseau.

Chaque alarme système doit-elle déclencher une annonce vocale ?

Non. Les règles de gestion des événements doivent distinguer les alarmes techniques destinées aux opérateurs des événements qui nécessitent une notification du personnel. Certains messages peuvent être automatiques, tandis que d'autres doivent être confirmés avant diffusion.

Comment un site doit-il préparer des messages d'urgence préenregistrés ?

Les messages doivent être courts, spécifiques au lieu et orientés vers l'action. Les sites doivent également définir qui peut approuver, mettre à jour et tester le contenu des messages, afin que les instructions d'urgence restent conformes aux procédures opérationnelles en vigueur.

Que se passe-t-il si une partie du réseau IP devient indisponible ?

La réponse dépend de l'architecture du réseau. Les déploiements critiques doivent évaluer la redondance du réseau, l'alimentation de secours, les chemins de communication alternatifs et le comportement des terminaux lors de pannes partielles du réseau avant la mise en service.

Un système de sonorisation public existant peut-il être migré progressivement ?

Dans de nombreux projets, la migration peut être progressive si l'infrastructure audio existante et la nouvelle couche de communication IP peuvent être connectées via des interfaces adaptées. Un site peut prioriser d'abord les zones critiques et étendre l'architecture IP à mesure que les exigences opérationnelles et les budgets le permettent.
