Une console de dispatching pour système électrique sert de point central de communication opérationnelle et de coordination entre les centres de contrôle, les postes électriques, le personnel de terrain, les équipes de maintenance et les autres services impliqués dans l'exploitation du réseau. Plutôt que de fonctionner comme un simple poste téléphonique, elle regroupe les communications, les informations opérationnelles, les ressources de surveillance, les ordres de dispatching et les enregistrements d'événements au sein d'un environnement de travail plus centralisé.

Cette approche centralisée est particulièrement importante pour les réseaux électriques modernes. Les opérateurs peuvent avoir à surveiller l'état du réseau, communiquer avec plusieurs équipes, évaluer une situation anormale, transmettre des instructions, suivre l'avancement des interventions sur le terrain et conserver les enregistrements des communications simultanément. Une solution de dispatching correctement conçue réduit les changements inutiles entre des systèmes indépendants et aide les opérateurs à conserver une vision plus claire des opérations en cours.

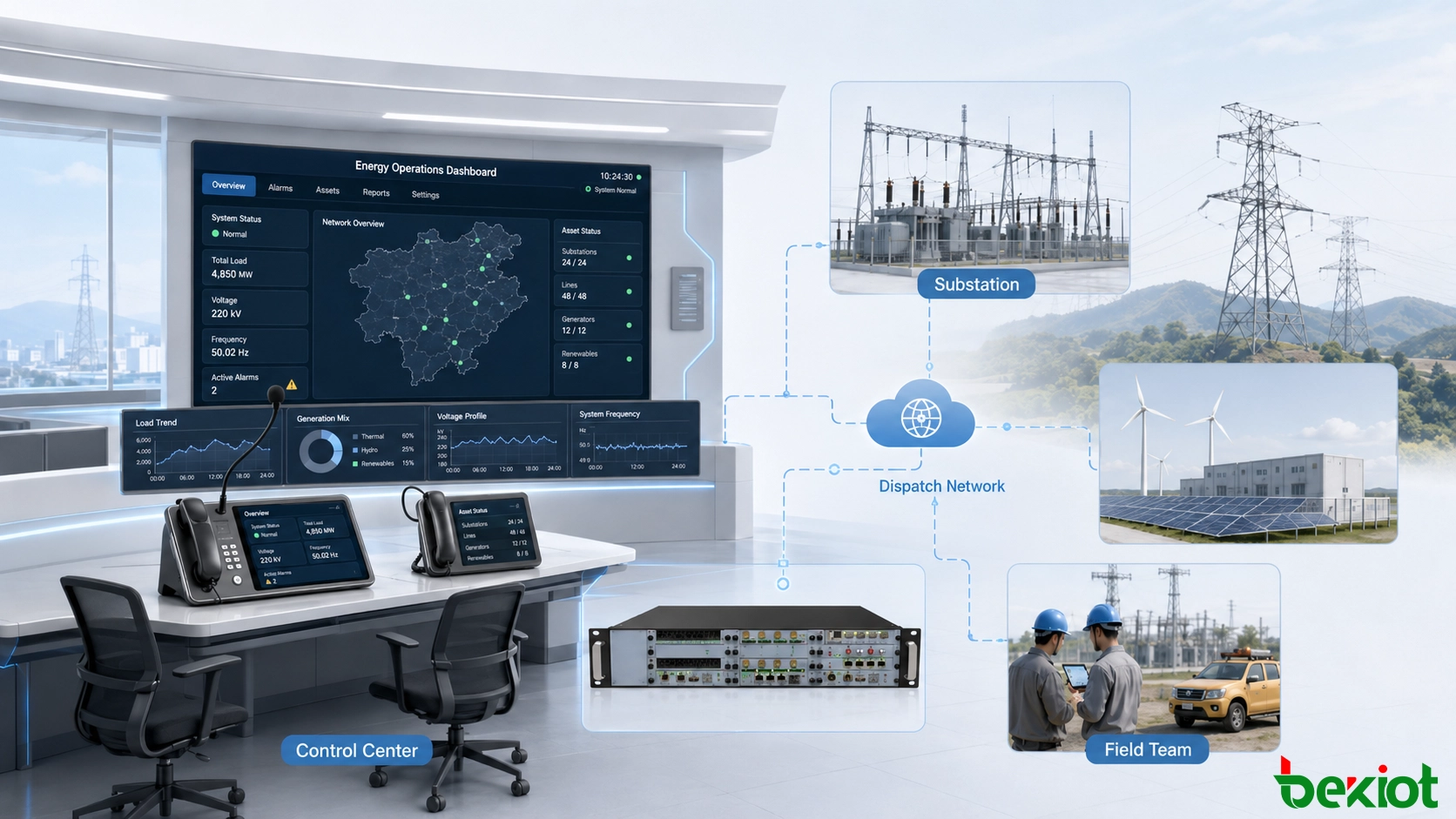

Comment la solution est structurée

Une solution type de dispatching électrique peut être comprise à travers trois couches étroitement liées : l'environnement opérateur, la plateforme logicielle de dispatching et le réseau de communication. Chaque couche remplit un rôle différent, mais l'efficacité globale du système dépend de la qualité de leur interaction.

Équipements opérateur et centre de contrôle

Le poste de travail opérateur fournit aux agents de dispatching l'interface utilisée pour surveiller les informations et effectuer les tâches de communication. Selon la conception du centre de contrôle, les opérateurs peuvent utiliser un ou plusieurs écrans, des terminaux de communication dédiés, des interfaces de commande, des claviers, des interfaces tactiles, des écrans de surveillance et des ressources serveur associées.

L'objectif de ces équipements n'est pas simplement d'afficher davantage d'informations. Leur valeur réside dans la présentation des données opérationnelles de manière à permettre aux opérateurs d'identifier rapidement les changements importants et de communiquer sans interrompre leur flux de travail.

Les équipements de communication relient le centre de contrôle aux postes électriques, au personnel de maintenance, aux équipes d'inspection, aux services de production et aux installations distantes. Les téléphones fixes, les terminaux de dispatching, les radios, les dispositifs d'interphonie et d'autres terminaux de communication peuvent ainsi faire partie du même environnement opérationnel.

Plateforme logicielle de dispatching

La couche logicielle fournit les fonctions de communication et de gestion utilisées lors des opérations quotidiennes et des interventions d'urgence. Selon les exigences du système, elle peut organiser les utilisateurs et les groupes de communication, afficher l'état des terminaux, lancer des appels, gérer des conférences, diffuser des instructions, conserver les enregistrements opérationnels et donner accès aux informations pertinentes de localisation ou de surveillance.

Une interface unifiée est particulièrement utile lorsqu'un centre de contrôle gère un grand nombre d'utilisateurs. Au lieu de mémoriser chaque numéro ou de passer continuellement d'un outil de communication indépendant à un autre, les opérateurs peuvent organiser les contacts par service, poste électrique, groupe de maintenance, équipe d'astreinte ou zone géographique.

Réseau de communication

Le réseau assure la connexion entre le centre de dispatching et les terminaux de communication distribués. Les communications filaires offrent généralement une connectivité stable aux salles de contrôle fixes et aux installations permanentes, tandis que les communications sans fil permettent d'étendre l'accès au personnel mobile et aux sites où une connexion fixe n'est pas pratique.

Dans les applications électriques, ces deux approches sont souvent complémentaires. Une infrastructure fixe peut assurer une communication continue entre les principaux sites opérationnels, tandis que l'accès sans fil offre davantage de mobilité au personnel d'inspection et de maintenance.

Produit associé : Becke Dispatch Console

Fonctions de communication et de contrôle

La communication reste l'une des responsabilités les plus importantes d'une console de dispatching. En fonctionnement normal, le système aide les opérateurs à contacter les postes électriques, les services de maintenance, le personnel d'astreinte et les autres unités opérationnelles. Lors d'événements anormaux, ce même environnement de communication devient partie intégrante du processus de réponse aux incidents.

Les fonctions courantes de dispatching vocal peuvent inclure les appels directs, le transfert d'appel, la mise en attente, l'intervention prioritaire, la surveillance des appels, la prise d'appel, la communication de groupe, la conférence et la diffusion. Ces fonctions permettent à l'opérateur de choisir le mode de communication approprié selon le degré d'urgence et le nombre de personnes concernées.

Par exemple, une inspection de routine d'un équipement peut nécessiter uniquement un appel direct entre le dispatcher et un technicien de terrain. Un incident plus important peut nécessiter une communication simultanée avec plusieurs postes électriques, équipes de maintenance et responsables. Les appels de groupe et les conférences réduisent la nécessité de répéter les mêmes instructions au cours de plusieurs appels distincts.

La communication vidéo peut fournir un contexte supplémentaire lorsqu'une confirmation visuelle est importante. Si des ressources vidéo sont connectées à l'environnement de dispatching, les opérateurs peuvent combiner la communication vocale avec des images provenant des postes électriques, des zones d'équipements ou du personnel de terrain. Cela aide le centre de contrôle à comprendre des situations difficiles à décrire uniquement par la voix.

Les informations basées sur la localisation peuvent également faciliter les décisions de dispatching. Lorsque la position des terminaux ou du personnel est disponible via un SIG, les opérateurs peuvent identifier les ressources proches d'une installation concernée et communiquer avec l'équipe d'intervention la plus appropriée. Les instructions textuelles et les messages prédéfinis offrent un autre canal de communication pour les informations devant rester visibles ou être diffusées de manière uniforme.

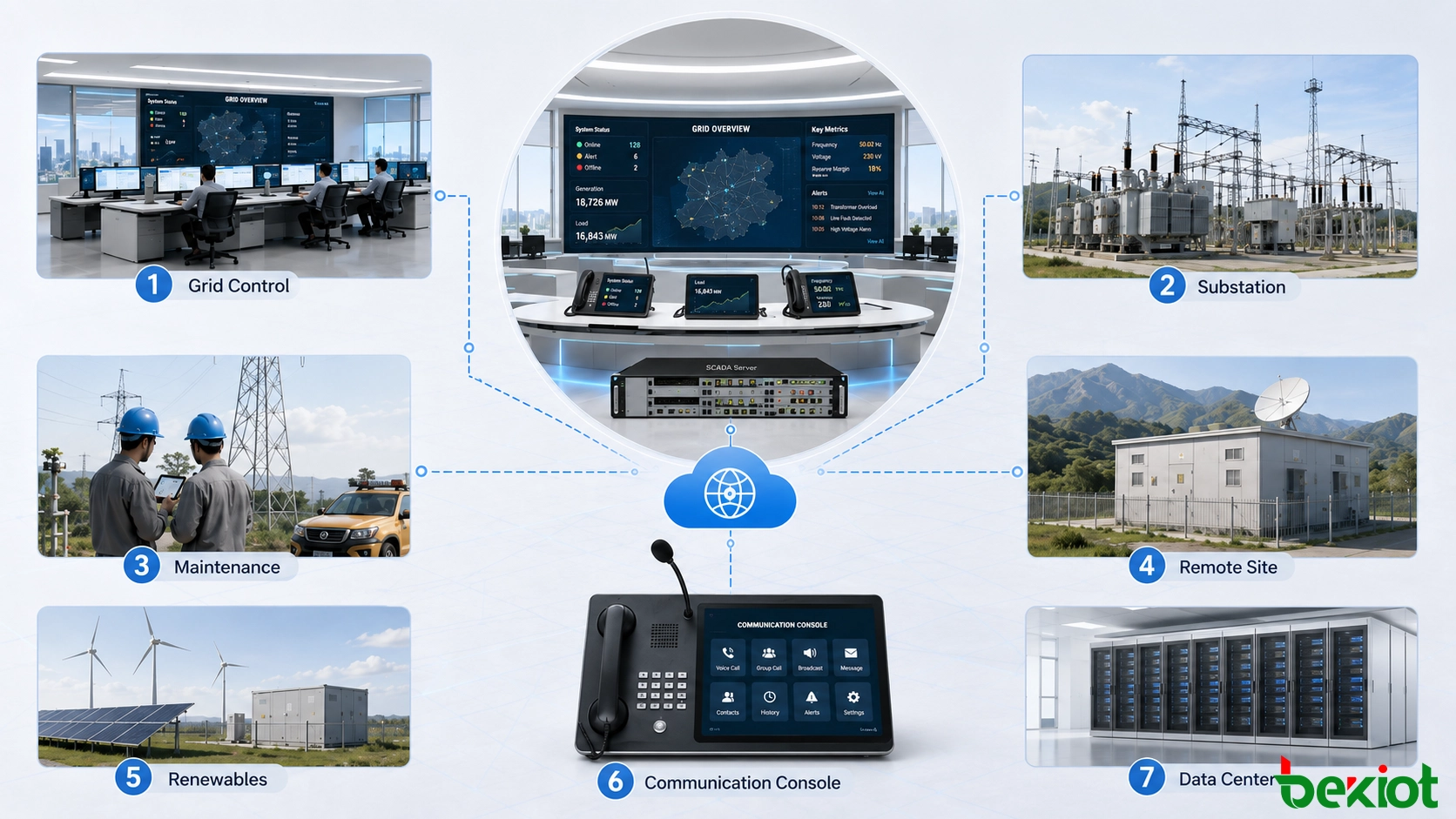

De la surveillance du réseau à l'intervention terrain

La valeur de la console de dispatching devient plus évidente lorsqu'elle est considérée comme une composante d'un flux opérationnel plutôt que comme un simple dispositif de communication isolé. Dans un centre de contrôle électrique, les communications suivent généralement l'évolution d'un événement.

Le processus commence par la connaissance de la situation. Les systèmes opérationnels, les capteurs, les équipements de surveillance, les caméras et les rapports du terrain fournissent des informations sur l'état des postes électriques, des installations de transport, des équipements électriques et d'autres actifs critiques. Les principaux paramètres électriques peuvent inclure la tension, le courant, la fréquence, les conditions de charge et l'état de fonctionnement des équipements.

Lorsqu'une condition anormale est détectée, le dispatcher évalue sa gravité et son impact potentiel. L'étape suivante consiste à déterminer quels personnels, services ou sites doivent intervenir. Les outils de communication peuvent alors être utilisés pour transmettre les instructions et coordonner les ressources nécessaires.

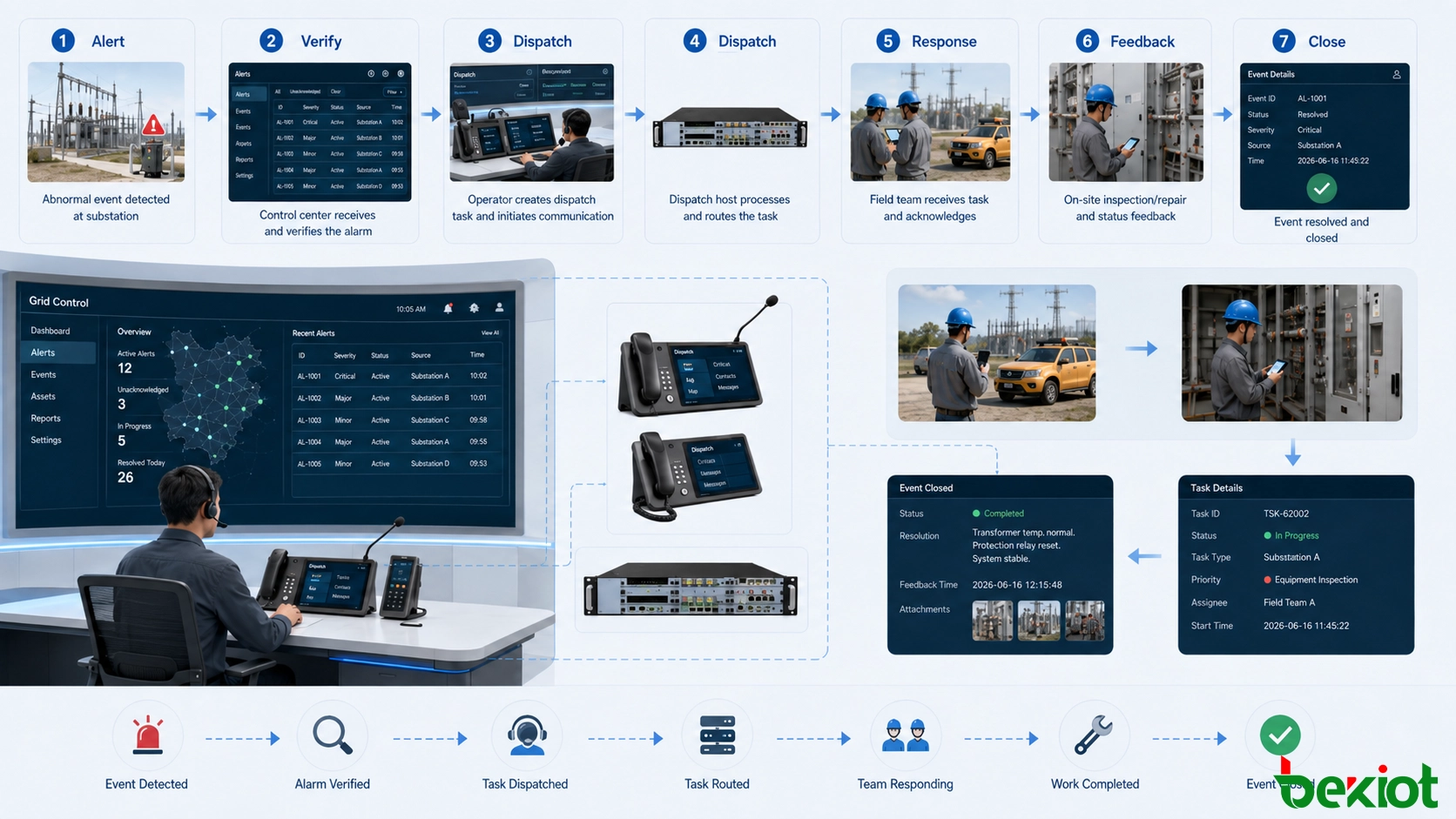

Une séquence opérationnelle type peut donc comprendre :

1. Détecter une condition de fonctionnement anormale ou recevoir un rapport du terrain.
2. Confirmer l'équipement concerné, son emplacement et l'étendue opérationnelle.
3. Analyser les informations de surveillance et d'exploitation disponibles.
4. Identifier le personnel d'astreinte, de maintenance ou d'urgence approprié.
5. Transmettre les instructions de communication et d'exploitation.
6. Recevoir les mises à jour sur l'avancement depuis le terrain.
7. Adapter la réponse en fonction de l'évolution des conditions.
8. Clôturer l'événement et conserver les enregistrements correspondants.

Ce flux de travail montre pourquoi les communications de dispatching électrique ne peuvent pas reposer uniquement sur des appels point à point classiques. Les opérateurs doivent continuellement passer de l'évaluation des informations à la communication, à la coordination des ressources et au suivi de l'avancement.

Exploiter plus efficacement les données opérationnelles

L'exploitation moderne des réseaux électriques génère de grandes quantités d'informations. L'environnement de dispatching peut aider à transformer ces informations en un véritable support pour la planification opérationnelle et la prise de décision.

Les données utiles peuvent provenir des capteurs d'équipements, des historiques d'exploitation, des informations météorologiques, des systèmes de surveillance et de données plus générales liées à la demande. Avant que ces données puissent soutenir la prise de décision, il peut être nécessaire d'identifier et de traiter les entrées incorrectes, les valeurs manquantes et les informations en double.

Une fois organisées, les informations peuvent être utilisées pour l'analyse statistique, la reconnaissance de modèles, la comparaison opérationnelle et la modélisation prédictive. Cela fait évoluer le rôle du centre de dispatching, qui ne se contente plus de réagir aux événements mais peut identifier des conditions nécessitant une attention avant qu'elles ne se transforment en problèmes plus importants.

Prévision de la charge

La consommation électrique historique, les conditions météorologiques, les jours fériés, les variations saisonnières et l'activité économique peuvent influencer la demande d'électricité. Les outils de prévision peuvent combiner ces facteurs afin d'estimer les besoins de charge à court et moyen terme. Les dispatchers et les opérateurs du système peuvent ensuite utiliser ces résultats pour soutenir la planification de la production et l'organisation des opérations.

Évaluation des risques liés aux équipements

Les historiques d'exploitation et les données d'état peuvent également aider à identifier des comportements inhabituels des équipements. La détection précoce de problèmes en développement laisse davantage de temps aux équipes de maintenance pour inspecter les équipements et organiser des travaux préventifs plutôt que d'intervenir uniquement après une panne.

Prévision de la production renouvelable

À mesure que les énergies renouvelables prennent une place plus importante dans l'approvisionnement électrique, les centres de dispatching doivent gérer des sources de production plus variables. La prévision de la production éolienne, solaire et d'autres sources renouvelables peut aider les opérateurs à anticiper les variations de l'offre et à améliorer la coordination entre production et demande.

L'intelligence artificielle et l'apprentissage automatique peuvent également soutenir ce processus en identifiant des schémas opérationnels récurrents dans de grands ensembles de données. Leur rôle n'est pas de remplacer le dispatcher dans le processus de décision, mais de fournir des informations supplémentaires capables de favoriser des décisions plus rapides et plus cohérentes.

Applications dans les opérations électriques

La même architecture de dispatching peut prendre en charge plusieurs secteurs différents d'une organisation électrique. La configuration exacte dépend de la taille du réseau, des responsabilités opérationnelles, de la couverture géographique et de l'infrastructure de communication existante.

Un centre de contrôle peut ainsi utiliser le même cadre de communication pour la planification quotidienne, la maintenance programmée, les pannes d'équipements, les perturbations du réseau, la remise en service d'urgence et la coordination avec les sites distants.

Cela devient de plus en plus important à mesure que les réseaux électriques deviennent plus distribués. Les sites de production renouvelable, les postes électriques distants, les équipes mobiles de maintenance et les centres de contrôle régionaux peuvent tous avoir besoin d'échanger rapidement des informations. Un environnement de dispatching centralisé fournit un point de communication commun sans obliger chaque unité opérationnelle à utiliser des processus de communication séparés.

Planifier un déploiement fiable

Une solution de dispatching électrique efficace doit être conçue autour des processus opérationnels plutôt qu'autour des équipements individuels. Ajouter davantage d'écrans, de terminaux ou de canaux de communication n'améliore pas automatiquement l'efficacité du dispatching. Le système doit permettre aux opérateurs de trouver plus facilement la bonne personne, de comprendre la situation actuelle, de transmettre des instructions et de suivre l'évolution d'un événement.

Le premier élément à prendre en compte lors de la conception est la structure des communications. Les organisations doivent identifier les centres de contrôle, les postes électriques, les salles d'astreinte, les services de maintenance, les installations distantes et les équipes mobiles qui doivent communiquer entre eux. Ces utilisateurs peuvent ensuite être organisés en fonction de leurs responsabilités opérationnelles plutôt que simplement selon leur numéro d'extension.

La conception du réseau est tout aussi importante. Les sites fixes nécessitent généralement une connectivité filaire fiable, tandis que le personnel mobile peut avoir besoin d'un accès sans fil. Lorsque plusieurs modes de communication sont utilisés, l'objectif doit être d'assurer une communication opérationnelle cohérente plutôt que de créer un ensemble de réseaux isolés.

La présentation des informations constitue également un point important. Les dispatchers doivent pouvoir distinguer les informations de fonctionnement normal des alarmes et des événements hautement prioritaires. Les équipes fréquemment contactées et les sites critiques doivent être plus facilement accessibles que les ressources rarement utilisées. Lors d'une urgence, une navigation inutile dans les menus peut ralentir les communications.

Le déploiement doit également tenir compte de l'évolution future. Les organisations électriques peuvent ajouter au fil du temps des postes électriques, des installations de production renouvelable, des bureaux régionaux, des systèmes de surveillance ou des équipes opérationnelles supplémentaires. Une architecture système évolutive permet d'étendre les communications sans devoir repenser l'ensemble du processus de dispatching.

Des projections sectorielles antérieures estimaient que le marché chinois des systèmes de contrôle et de dispatching électriques pourrait atteindre environ 20 milliards de RMB en 2025, avec un taux de croissance annuel composé d'environ 8 %. Bien que ce chiffre corresponde à une prévision de marché et non à une valeur actuelle confirmée, il reflétait la tendance générale du secteur vers des environnements de contrôle des réseaux plus numériques et plus intelligents.

Pourquoi le dispatching intégré est important

L'objectif principal d'une solution de console de dispatching électrique n'est pas simplement de mettre davantage d'outils de communication à la disposition d'un opérateur. Sa valeur réside dans la connexion des informations opérationnelles, des ressources de communication, du personnel et des processus d'intervention au sein d'un environnement de dispatching cohérent.

Pour l'exploitation quotidienne du réseau, cette approche améliore les communications entre les centres de contrôle et le personnel de terrain. Lors de pannes d'équipements ou de situations d'urgence, elle fournit un chemin plus clair entre l'identification du problème, la transmission des instructions et le suivi de l'intervention. Lorsqu'il est associé à l'analyse des données opérationnelles et aux fonctions de prévision, le centre de dispatching peut également évoluer d'une communication réactive vers une gestion opérationnelle plus proactive.

À mesure que les réseaux électriques deviennent plus distribués et plus intensifs en données, les environnements de dispatching devraient accorder davantage d'importance à l'analyse intelligente, à la coordination des ressources, à la collaboration entre services et à l'accès centralisé aux informations. La solution la plus efficace sera donc celle qui prend en charge l'ensemble du flux de travail de l'opérateur tout en restant suffisamment flexible pour évoluer avec le système électrique.

FAQ

Un centre de dispatching a-t-il besoin à la fois de communications filaires et sans fil ?

Elles répondent à des besoins opérationnels différents. Les connexions filaires conviennent bien aux salles de contrôle permanentes et aux installations fixes, tandis que les communications sans fil offrent davantage de flexibilité au personnel mobile d'inspection et de maintenance. L'utilisation des deux permet au système de communication de couvrir à la fois les environnements fixes et mobiles.

Pourquoi la conception du poste de travail est-elle importante dans un centre de contrôle fonctionnant 24 heures sur 24 ?

Le personnel de dispatching peut travailler au même poste pendant de longues périodes. Le positionnement des écrans, la distance de travail, l'agencement de la console, le siège et l'accès aux commandes fréquemment utilisées peuvent donc avoir une incidence sur la fatigue des opérateurs et sur la rapidité des opérations courantes.

Quelles informations sont utiles lors de l'analyse d'un incident après sa résolution ?

Les enregistrements des communications, les chronologies des événements, les instructions de dispatching, les journaux d'exploitation, les informations de localisation et les retours du terrain peuvent aider à reconstituer le déroulement d'un incident et la manière dont l'intervention a été menée. Ces informations peuvent être utilisées pour la formation et l'amélioration future des processus.

Ce type d'architecture de dispatching peut-il être utilisé en dehors du secteur électrique ?

Oui. Le même concept de coordination centralisée peut également être appliqué aux transports, à la gestion des urgences, aux opérations industrielles et à d'autres environnements dans lesquels les opérateurs doivent communiquer avec plusieurs équipes tout en surveillant l'évolution des conditions opérationnelles.
