Les environnements offshore—y compris les plateformes pétrolières, les plateformes gazières, les parcs éoliens et les navires maritimes—fonctionnent dans des conditions extrêmes où la sécurité, la communication et la fiabilité sont non négociables. Dans ces environnements éloignés et à haut risque, les systèmes de Sonorisation et d'Alerte Générale (Public Address and General Alarm, PAGA) constituent l'épine dorsale des communications critiques, garantissant que les alertes d'urgence, les annonces opérationnelles et la coordination du personnel sont diffusées clairement et instantanément. Contrairement aux systèmes PAGA terrestres, les déploiements offshore doivent surmonter des défis uniques, allant des conditions météorologiques extrêmes et de la corrosion de l'eau salée à la puissance limitée et au besoin d'une intégration transparente avec l'infrastructure de communication existante, y compris la téléphonie SIP.
Pour les ingénieurs chargés de concevoir, d'installer ou de maintenir les systèmes de communication offshore, comprendre les subtilités des systèmes PAGA—leur architecture, leurs fonctions principales, leurs capacités d'intégration avec les téléphones SIP et leurs applications pratiques—est essentiel pour assurer la conformité, améliorer la sécurité et optimiser l'efficacité opérationnelle. Pour les nouveaux venus techniques (技术小白) entrant dans l'industrie offshore, ce guide démystifie la complexité des systèmes PAGA offshore, décompose les composants clés, aborde les points de douleur courants et met en évidence la manière dont les solutions modernes intègrent la technologie SIP pour rationaliser les flux de travail de communication.
Le Rôle Critique des Systèmes PAGA dans les Environnements Offshore
Les opérations offshore sont confrontées à des risques inhérents : incendies, fuites de gaz, défaillances structurelles, conditions météorologiques sévères et incidents de personne à la mer ne sont que quelques-unes des urgences qui nécessitent une action immédiate et coordonnée. Les systèmes PAGA sont conçus pour répondre à ces risques en remplissant deux objectifs principaux : la sonorisation (PA) pour les annonces opérationnelles et l'alerte générale (GA) pour les alertes d'urgence. Ensemble, ces fonctions garantissent que chaque personne sur la plateforme ou le navire—des membres d'équipage aux sous-traitants—reçoit des informations opportunes, qu'il s'agisse d'un changement de quart de routine, d'un briefing de sécurité ou d'une situation d'urgence mettant la vie en danger.
Contrairement aux installations terrestres, les sites offshore sont isolés, avec un accès limité aux services d'urgence externes. Cet isolement signifie que les systèmes PAGA offshore doivent être autonomes, redondants et capables de fonctionner dans des environnements où les systèmes de communication traditionnels (tels que les téléphones fixes) sont impraticables ou peu fiables. De plus, les systèmes PAGA offshore doivent se conformer à des normes industrielles strictes, y compris les directives SOLAS (Sécurité de la Vie Humaine en Mer), API (American Petroleum Institute) et IEC (Commission Électrotechnique Internationale), qui imposent des critères de performance spécifiques pour l'audibilité des alarmes, la redondance et la durabilité environnementale.
Systèmes PAGA Offshore : Points de Douleur et Défis de l'Industrie
La conception et le déploiement de systèmes PAGA offshore sont semés de défis que les ingénieurs et les opérateurs doivent relever pour assurer la fiabilité et la conformité du système. Ces points de douleur découlent des caractéristiques uniques des environnements offshore—conditions difficiles, ressources limitées et besoin d'intégration transparente—et peuvent entraîner des temps d'arrêt coûteux, des risques pour la sécurité ou une non-conformité s'ils ne sont pas correctement gérés.
1. Durabilité Environnementale et Fiabilité
Les plateformes et navires offshore sont exposés à des conditions extrêmes qui dégradent les équipements électroniques standard : corrosion par l'eau salée, forte humidité, températures extrêmes (allant des hivers glacials aux étés caniculaires), fortes pluies et vibrations constantes. Les composants PAGA traditionnels—tels que les haut-parleurs, les microphones et les panneaux de contrôle—ne sont souvent pas conçus pour résister à ces conditions, ce qui entraîne des pannes fréquentes, une clarté audio réduite et une maintenance coûteuse.
Par exemple, des haut-parleurs non protégés peuvent se corroder en quelques mois après l'installation, entraînant des alarmes étouffées qui ne parviennent pas à atteindre toutes les zones de la plateforme. De même, les panneaux de contrôle sans boîtiers renforcés peuvent provoquer un court-circuit en raison de l'intrusion d'eau, rendant l'ensemble du système inopérant dans les moments critiques. Ce manque de durabilité n'augmente pas seulement les coûts de maintenance, mais crée également des vulnérabilités en matière de sécurité, car les alarmes ou annonces défaillantes peuvent retarder les temps de réponse d'urgence.
2. Puissance Limitée et Contraintes de Bande Passante
Les installations offshore dépendent de sources d'énergie limitées, y compris des générateurs et des panneaux solaires, ce qui signifie que les systèmes PAGA doivent être économes en énergie pour éviter d'épuiser les réserves d'énergie critiques. De plus, de nombreux sites offshore ont une bande passante limitée pour la transmission de données, ce qui rend difficile l'intégration des systèmes PAGA avec les outils de communication numériques modernes—tels que les téléphones SIP—sans compromettre les performances.
Les anciens systèmes PAGA analogiques sont souvent gourmands en énergie, nécessitant une électricité constante pour faire fonctionner les amplificateurs et les haut-parleurs. Cela sollicite non seulement les systèmes électriques offshore, mais limite également la capacité à déployer des composants PAGA dans des zones éloignées de la plateforme où l'accès à l'énergie est limité. De même, les contraintes de bande passante peuvent empêcher l'intégration en temps réel entre les systèmes PAGA et la téléphonie SIP, obligeant les opérateurs à gérer des systèmes de communication séparés et augmentant le risque de mauvaise communication lors des urgences.
3. Manque d'Intégration Transparente avec l'Infrastructure de Communication Existante
La plupart des installations offshore disposent déjà de systèmes de communication établis, y compris des téléphones SIP, des radios bidirectionnelles et des outils de communication par satellite. Cependant, de nombreux systèmes PAGA hérités fonctionnent sur des réseaux analogiques, ce qui les rend difficiles à intégrer avec ces outils numériques. Ce manque d'intégration crée une communication cloisonnée, où les opérateurs doivent basculer entre plusieurs systèmes pour diffuser des annonces, envoyer des alertes ou coordonner les réponses.
Par exemple, si une fuite de gaz est détectée, un opérateur peut avoir besoin de déclencher manuellement l'alarme PAGA, puis d'utiliser un téléphone SIP distinct pour notifier les équipes à terre, et enfin d'utiliser une radio bidirectionnelle pour coordonner avec le personnel sur la plateforme. Ce flux de travail fragmenté gaspille un temps critique lors des urgences et augmente le risque d'erreur humaine. De plus, les systèmes cloisonnés rendent difficile le suivi des journaux de communication, ce qui est essentiel pour les audits de conformité et l'analyse post-incident.
4. Conformité aux Normes Industrielles Strictes
Les systèmes PAGA offshore sont soumis à certaines des normes industrielles les plus strictes au monde, y compris SOLAS Chapitre IV, API RP 14C et IEC 60849. Ces normes imposent des exigences spécifiques concernant l'audibilité des alarmes (minimum 10 dB au-dessus du bruit de fond), la redondance (aucun point de défaillance unique) et la testabilité (auto-tests réguliers pour garantir la fonctionnalité). Le non-respect de ces normes peut entraîner des amendes, des arrêts d'exploitation ou même une responsabilité légale en cas d'urgence.
Cependant, se conformer à ces normes est souvent difficile, en particulier pour les systèmes hérités. Par exemple, les anciens systèmes PAGA peuvent ne pas avoir de redondance intégrée, ce qui signifie qu'une défaillance d'un seul composant (comme un amplificateur défectueux) peut désactiver l'ensemble du système. De plus, de nombreux systèmes hérités n'ont pas de capacités de test automatisées, nécessitant des tests manuels qui prennent du temps, sont coûteux et sujets aux erreurs humaines.
5. Coûts de Maintenance Élevés et Temps d'Arrêt
La maintenance offshore est intrinsèquement coûteuse et chronophage, car les techniciens doivent être transportés vers des plateformes éloignées par hélicoptère ou navire. Les systèmes PAGA hérités nécessitent une maintenance fréquente en raison de la dégradation environnementale et des défaillances des composants, entraînant des coûts de main-d'œuvre élevés et des temps d'arrêt non planifiés. Par exemple, le remplacement d'un haut-parleur corrodé sur une plateforme offshore peut coûter des milliers de dollars en transport et main-d'œuvre, sans parler de la perte de productivité pendant l'arrêt.
De plus, de nombreux systèmes PAGA hérités utilisent des composants propriétaires, ce qui rend difficile l'approvisionnement rapide en pièces de rechange. Cela peut prolonger les temps d'arrêt, laissant la plateforme sans capacités de communication critiques pendant des heures, voire des jours. Pour les opérateurs offshore, ce temps d'arrêt affecte non seulement la productivité, mais crée également des risques de sécurité importants.
Architecture du Système PAGA Offshore : Composants de Base et Principes de Conception
Les systèmes PAGA offshore modernes sont conçus pour répondre aux principaux points de douleur de l'industrie grâce à une architecture modulaire et numérique qui priorise la durabilité, l'efficacité énergétique et l'intégration transparente. Contrairement aux anciens systèmes analogiques, qui reposent sur des connexions câblées et des composants propriétaires, les systèmes PAGA modernes utilisent la technologie numérique—y compris la communication basée sur IP et l'intégration SIP—pour offrir des performances fiables et flexibles.
L'architecture d'un système PAGA offshore peut être divisée en quatre composants de base : l'Unité de Contrôle Principale (MCU), les dispositifs d'entrée, les dispositifs de sortie et les modules d'intégration (y compris l'intégration de la téléphonie SIP). Chaque composant joue un rôle essentiel dans le fonctionnement du système, et tous sont conçus pour résister à l'environnement offshore difficile.
1. Unité de Contrôle Principale (MCU) : Le Cerveau du Système PAGA
L'Unité de Contrôle Principale (MCU) est le centre névralgique du système PAGA offshore, responsable du traitement de tous les signaux d'entrée, du déclenchement des alarmes et de la distribution des annonces aux dispositifs de sortie. Elle sert d'interface entre les opérateurs et le système, permettant un contrôle manuel des fonctions PA et GA, ainsi qu'un fonctionnement automatisé basé sur des règles préprogrammées ou des déclencheurs externes (tels que les systèmes de détection d'incendie ou les capteurs de gaz).
Pour les applications offshore, la MCU est généralement renforcée pour résister à la corrosion de l'eau salée, aux températures extrêmes et aux vibrations. Elle est également conçue avec la redondance à l'esprit, comportant des alimentations doubles, des processeurs redondants et des capacités de basculement pour garantir que le système reste opérationnel même si un composant tombe en panne. Les MCU modernes sont numériques, utilisant la technologie basée sur IP pour permettre l'intégration avec les téléphones SIP et d'autres outils de communication numériques.
Les caractéristiques clés d'une MCU PAGA offshore incluent : - Déclenchement automatique des alarmes (intégré avec les systèmes de détection d'incendie, de gaz et de personne à la mer) - Stockage d'annonces préenregistrées (pour les alertes courantes, telles que « évacuez immédiatement » ou « fuite de gaz détectée ») - Capacités de dérogation manuelle (pour permettre aux opérateurs de diffuser des annonces en direct) - Outils d'autotest et de diagnostic (pour identifier les défaillances des composants avant qu'elles n'affectent les performances du système) - Communication basée sur IP (pour permettre l'intégration avec la téléphonie SIP et la surveillance à distance) - Conception redondante (aucun point de défaillance unique)
2. Dispositifs d'Entrée : Capture et Initiation de la Communication
Les dispositifs d'entrée sont utilisés pour capturer l'audio pour les annonces et initier les déclencheurs d'alarme. Pour les systèmes PAGA offshore, les dispositifs d'entrée doivent être robustes, fiables et faciles à utiliser, même dans des conditions extrêmes. Les dispositifs d'entrée courants incluent :
- Microphones : Microphones renforcés, résistants aux intempéries (filaires ou sans fil) qui permettent aux opérateurs de diffuser des annonces en direct. Ces microphones sont souvent conçus avec une technologie d'annulation du bruit pour filtrer les bruits de fond (tels que le vent, les machines ou les vagues) et assurer une transmission audio claire. - Dispositifs de Déclenchement d'Alarme : Boutons, commutateurs ou capteurs qui déclenchent des alarmes préprogrammées. Ces dispositifs peuvent être manuels (tels qu'un bouton « personne à la mer ») ou automatisés (tels qu'un capteur de gaz qui détecte des niveaux élevés de gaz inflammable). - Interfaces de Contrôle à Distance : Outils de contrôle à distance basés sur IP qui permettent aux opérateurs de gérer le système PAGA depuis la terre ou d'autres parties de la plateforme. Ces interfaces sont souvent intégrées aux téléphones SIP, permettant aux opérateurs de déclencher des alarmes ou de diffuser des annonces à partir de n'importe quel appareil compatible SIP.
3. Dispositifs de Sortie : Diffusion des Alertes et des Annonces
Les dispositifs de sortie sont responsables de la diffusion des alarmes et des annonces dans toutes les zones de la plateforme ou du navire offshore. Pour les applications offshore, ces dispositifs doivent être durables, résistants aux intempéries et capables de produire un audio de haute qualité audible au-dessus du bruit de fond (tel que les machines, le vent ou les vagues). Les dispositifs de sortie courants incluent :
- Haut-parleurs : Haut-parleurs renforcés, résistants à la corrosion, montés à des emplacements stratégiques sur toute la plateforme. Ces haut-parleurs sont disponibles en différentes tailles et puissances, selon la zone de couverture requise. Pour les grandes plateformes, plusieurs haut-parleurs sont utilisés pour garantir que l'audio est audible dans toutes les zones, y compris les emplacements éloignés et les espaces clos (tels que les cabines ou les salles de stockage). - Sirènes : Sirènes à haut décibel utilisées pour diffuser les alarmes d'urgence. Ces sirènes sont conçues pour produire un son fort et distinctif facilement reconnaissable, même dans les environnements bruyants. Elles sont souvent utilisées conjointement avec les haut-parleurs pour garantir que les alarmes sont entendues par tous sur la plateforme. - Alarmes Visuelles : Stroboscopes ou balises LED utilisés pour compléter les alarmes audio pour le personnel malentendant ou dans les zones où l'audio est difficile à entendre (telles que les salles des machines bruyantes). Les alarmes visuelles sont souvent codées par couleur pour indiquer le type d'urgence (par exemple, rouge pour l'incendie, jaune pour une fuite de gaz).
4. Modules d'Intégration : Connexion de PAGA à la Téléphonie SIP et Autres Systèmes
Les systèmes PAGA offshore modernes sont conçus pour s'intégrer de manière transparente à l'infrastructure de communication existante, y compris les téléphones SIP, les radios bidirectionnelles, les systèmes de communication par satellite et les systèmes de détection d'urgence. Le module d'intégration sert de pont entre le système PAGA et ces outils externes, permettant une communication en temps réel et le partage de données.
L'intégration la plus critique pour les systèmes PAGA offshore modernes est avec la téléphonie SIP. SIP (Session Initiation Protocol) est un protocole standard pour initier, maintenir et terminer des sessions de communication en temps réel, telles que les appels vocaux, les appels vidéo et la messagerie instantanée. En intégrant les systèmes PAGA avec les téléphones SIP, les opérateurs offshore peuvent rationaliser les flux de travail de communication, éliminer les systèmes cloisonnés et améliorer les capacités de réponse d'urgence.
Intégration des Téléphones SIP avec les Systèmes PAGA Offshore : Fonctionnalités et Avantages
La téléphonie SIP est devenue la norme pour la communication dans les environnements offshore, grâce à sa flexibilité, sa fiabilité et sa capacité à fonctionner sur des réseaux IP. L'intégration des systèmes PAGA avec les téléphones SIP élimine le besoin de systèmes de communication séparés, permettant aux opérateurs de gérer PA, GA et les appels vocaux depuis une seule interface. Cette intégration rationalise non seulement les flux de travail, mais améliore également la sécurité, la conformité et l'efficacité opérationnelle.
Ci-dessous, une analyse détaillée du fonctionnement de l'intégration des téléphones SIP avec les systèmes PAGA offshore, incluant les caractéristiques clés, les exigences techniques et les avantages pour les ingénieurs et les opérateurs.
Comment Fonctionne l'Intégration des Téléphones SIP avec les Systèmes PAGA Offshore
L'intégration des téléphones SIP avec les systèmes PAGA est rendue possible grâce à la MCU du système PAGA, qui comporte une interface de tronc SIP. Un tronc SIP est une connexion virtuelle qui utilise la technologie IP pour connecter le système PAGA à un PABX SIP (Private Branch Exchange) ou directement aux téléphones SIP. Cette connexion permet une communication bidirectionnelle entre le système PAGA et les appareils SIP, permettant aux opérateurs de :
1. Diffuser des Annonces PAGA via les Téléphones SIP : Les opérateurs peuvent initier des annonces PA ou des alarmes GA directement depuis un téléphone SIP, sans avoir besoin d'accéder au panneau de contrôle PAGA. Ceci est particulièrement utile pour les opérateurs qui travaillent dans des zones éloignées de la plateforme ou à terre, car ils peuvent déclencher des alertes depuis n'importe quel appareil compatible SIP. 2. Recevoir des Alertes PAGA sur les Téléphones SIP : Lorsqu'une alarme PAGA est déclenchée (manuellement ou automatiquement), le système peut envoyer une alerte audio ou une notification texte à tous les téléphones SIP sur la plateforme. Cela garantit que les opérateurs qui ne sont pas près d'un haut-parleur PAGA reçoivent toujours des informations d'urgence critiques. 3. Transférer les Appels entre PAGA et les Téléphones SIP : Les opérateurs peuvent transférer des annonces PAGA en direct vers des téléphones SIP, permettant une communication bidirectionnelle entre le personnel sur plateforme et les équipes à terre. Par exemple, si un opérateur diffuse une annonce PA concernant une fuite de gaz, il peut transférer l'appel vers une équipe d'intervention d'urgence à terre pour fournir des détails supplémentaires. 4. S'Intégrer aux Systèmes d'Urgence basés sur SIP : De nombreuses installations offshore utilisent des systèmes d'urgence basés sur SIP, tels que des bornes d'appel d'urgence ou des systèmes de détection de personne à la mer. L'intégration de PAGA à ces systèmes permet un déclenchement automatique des alarmes—par exemple, si une borne d'appel « personne à la mer » est activée, le système PAGA peut automatiquement déclencher une alarme et envoyer une notification à tous les téléphones SIP. 5. Surveillance et Contrôle à Distance : Les opérateurs peuvent surveiller et contrôler le système PAGA à distance via des téléphones SIP, en utilisant des interfaces de contrôle à distance basées sur IP. Cela permet des diagnostics en temps réel, des tests système et des changements de configuration, réduisant le besoin de maintenance sur site.
Exigences Techniques Clés pour l'Intégration SIP
Pour garantir une intégration transparente entre les systèmes PAGA offshore et les téléphones SIP, les ingénieurs doivent répondre à des exigences techniques spécifiques, y compris :
- Compatibilité des Troncs SIP : La MCU du système PAGA doit prendre en charge le SIP trunking (conforme à la RFC 3261, la norme pour SIP) pour se connecter au PABX SIP ou aux téléphones SIP. Cela garantit que le système PAGA peut communiquer avec n'importe quel appareil compatible SIP. - Fiabilité du Réseau IP : L'intégration SIP repose sur un réseau IP stable, essentiel pour la communication en temps réel. Les installations offshore doivent s'assurer que leur réseau IP est redondant (avec des connexions satellites ou cellulaires de secours) pour éviter les temps d'arrêt. - Gestion de la Bande Passante : Les appels SIP et les annonces PAGA nécessitent une bande passante suffisante pour garantir une qualité audio claire. Les ingénieurs doivent allouer une bande passante adéquate pour l'intégration PAGA-SIP, en particulier dans les zones à bande passante limitée. - Sécurité : Les réseaux IP offshore sont vulnérables aux cybermenaces, donc l'intégration SIP doit inclure des fonctionnalités de sécurité telles que le chiffrement (TLS pour la signalisation, SRTP pour les médias), l'authentification (mots de passe ou certificats numériques) et le contrôle d'accès (pour empêcher une utilisation non autorisée du système PAGA). - Interopérabilité : Le système PAGA doit être interopérable avec le PABX SIP et les téléphones SIP existants. Cela peut nécessiter des tests pour s'assurer que tous les appareils peuvent communiquer de manière transparente, en particulier si le système SIP utilise des fonctionnalités propriétaires.
Avantages de l'Intégration des Téléphones SIP pour les Systèmes PAGA Offshore
L'intégration des systèmes PAGA avec les téléphones SIP offre de nombreux avantages pour les opérateurs offshore, les ingénieurs et les techniciens, répondant à de nombreux points de douleur clés de l'industrie :
Pour les Opérateurs : Communication Rationalisée et Sécurité Améliorée
- Élimine les Systèmes Cloisonnés : Les opérateurs n'ont plus besoin de basculer entre plusieurs outils de communication (PAGA, téléphones SIP, radios bidirectionnelles) pour diffuser des annonces ou coordonner les réponses. Toute la communication peut être gérée depuis une seule interface SIP, économisant du temps et réduisant le risque d'erreur humaine. - Réponse d'Urgence Plus Rapide : Les opérateurs peuvent déclencher des alarmes PAGA ou diffuser des annonces depuis n'importe quel appareil compatible SIP, y compris les téléphones à terre ou les appareils mobiles. Cela permet des temps de réponse plus rapides lors des urgences, sauvant potentiellement des vies et minimisant les dommages. - Coordination Améliorée : La communication bidirectionnelle entre PAGA et les téléphones SIP permet une coordination transparente entre le personnel sur plateforme et les équipes à terre. Par exemple, les opérateurs peuvent diffuser une annonce PA, puis transférer l'appel à un expert à terre pour fournir des conseils sur la réponse d'urgence. - Visibilité Améliorée : Les opérateurs peuvent recevoir des alertes en temps réel sur leurs téléphones SIP, garantissant qu'ils sont informés des urgences même s'ils ne sont pas près d'un haut-parleur PAGA. Cela améliore la conscience de la situation et garantit que tout le personnel est informé.
Pour les Ingénieurs : Conception, Installation et Maintenance Simplifiées
- Réduction de la Complexité : L'intégration de PAGA avec SIP élimine le besoin de câblage et d'infrastructure séparés pour les systèmes PAGA et de téléphonie. Cela simplifie le processus de conception et d'installation, réduisant les coûts et le temps d'installation. - Surveillance et Diagnostic à Distance : Les systèmes PAGA modernes avec intégration SIP offrent des capacités de surveillance à distance, permettant aux ingénieurs de diagnostiquer les problèmes, d'exécuter des tests et de modifier les configurations depuis la terre. Cela réduit le besoin de maintenance sur site, économisant du temps et de l'argent. - Évolutivité : Les systèmes PAGA basés sur SIP sont hautement évolutifs, permettant aux ingénieurs d'ajouter de nouveaux composants PAGA ou téléphones SIP sans mises à niveau majeures de l'infrastructure. Ceci est particulièrement utile pour les installations offshore qui se développent ou modernisent leurs systèmes de communication. - Simplification de la Conformité : De nombreux systèmes PAGA intégrés à SIP comportent des outils de conformité intégrés, tels que des tests automatisés et des journaux d'audit. Cela facilite la démonstration de la conformité aux normes industrielles (telles que SOLAS et API) lors des audits.
Pour les Opérateurs : Économies de Coûts et Efficacité Améliorée
- Réduction des Coûts de Maintenance : Les systèmes PAGA intégrés à SIP nécessitent moins de maintenance que les systèmes hérités, grâce à leur conception numérique et à leurs capacités de surveillance à distance. Cela réduit le besoin de techniciens sur site, abaissant les coûts de main-d'œuvre et de transport. - Coûts d'Infrastructure Réduits : L'intégration de PAGA avec SIP élimine le besoin d'une infrastructure de téléphonie séparée, réduisant les coûts de câblage, de matériel et d'installation. - Productivité Améliorée : Les flux de travail de communication rationalisés réduisent le temps que les opérateurs passent à gérer les systèmes de communication, leur permettant de se concentrer sur d'autres tâches critiques. Cela améliore l'efficacité et la productivité opérationnelles globales.
Fonctions de Base des Systèmes PAGA Offshore
Les systèmes PAGA offshore combinent les fonctions PA et GA traditionnelles avec des fonctionnalités numériques modernes—y compris l'intégration SIP—pour offrir des capacités de communication complètes. Ces fonctions sont conçues pour répondre aux besoins uniques des environnements offshore, garantissant sécurité, conformité et efficacité opérationnelle. Ci-dessous, une analyse détaillée des fonctions de base des systèmes PAGA offshore modernes, en mettant l'accent sur les fonctionnalités compatibles SIP.
1. Fonctions d'Alerte Générale (GA) : Alertes d'Urgence
La fonction d'alerte générale est la caractéristique la plus critique d'un système PAGA offshore, conçue pour alerter tout le personnel en cas d'urgences mettant la vie en danger. Les fonctions GA sont conformes à des normes industrielles strictes, garantissant que les alarmes sont audibles, distinctes et reconnaissables.
Les fonctions GA clés incluent : - Tons d'Alarme Préenregistrés : Tons d'alarme standardisés (conformes à la norme IEC 60849) pour différents types d'urgences, tels qu'incendie, fuite de gaz, personne à la mer et évacuation. Ces tons sont préenregistrés dans la MCU et peuvent être déclenchés automatiquement (via des capteurs) ou manuellement (via des dispositifs d'entrée ou des téléphones SIP). - Synchronisation des Alarmes : Toutes les alarmes sont synchronisées sur toute la plateforme pour garantir qu'elles soient entendues simultanément, éliminant la confusion et assurant que tout le personnel reçoive l'alerte en même temps. - Priorité des Alarmes : Le système permet un classement par priorité des alarmes, garantissant que les urgences les plus critiques (comme une fuite de gaz) prennent le pas sur les alertes moins critiques (comme un briefing de sécurité de routine). - Déclenchement d'Alarme Compatible SIP : Les opérateurs peuvent déclencher des alarmes GA directement depuis un téléphone SIP, soit en composant une extension préassignée, soit en utilisant un bouton d'alarme dédié sur le téléphone. Cela permet un déclenchement rapide de l'alarme depuis n'importe quel emplacement. - Notifications d'Alarme vers les Téléphones SIP : Lorsqu'une alarme GA est déclenchée, le système envoie une alerte audio et une notification texte à tous les téléphones SIP sur la plateforme, garantissant que les opérateurs qui ne sont pas près d'un haut-parleur PAGA reçoivent l'alerte.
2. Fonctions de Sonorisation (PA) : Communication Opérationnelle
La fonction de sonorisation est utilisée pour les annonces opérationnelles de routine, les briefings de sécurité et la communication non urgente. Les fonctions PA sont conçues pour diffuser un audio clair et intelligible sur toute la plateforme, même dans des environnements bruyants.
Les fonctions PA clés incluent : - Annonces en Direct : Les opérateurs peuvent diffuser des annonces en direct en utilisant des microphones renforcés ou des téléphones SIP. La PA compatible SIP permet aux opérateurs de diffuser des annonces depuis n'importe quel appareil SIP, y compris les téléphones à terre ou les appareils mobiles. - Annonces Préenregistrées : Le système stocke des annonces préenregistrées pour des messages courants, tels que les changements de quart, les briefings de sécurité et les mises à jour météorologiques. Ces annonces peuvent être jouées automatiquement (via des horaires préprogrammés) ou manuellement (via la MCU ou des téléphones SIP). - Sélection de Zone : Le système permet aux opérateurs de cibler les annonces vers des zones spécifiques de la plateforme (par exemple, le pont de forage, les quartiers d'habitation ou les zones de stockage). Cela élimine le besoin de diffuser des annonces non critiques sur toute la plateforme, réduisant le bruit et améliorant l'efficacité. Les téléphones SIP peuvent être utilisés pour sélectionner les zones et initier des annonces ciblées. - Amélioration Audio : Les systèmes PAGA modernes intègrent des technologies d'amélioration audio, telles que l'annulation du bruit et l'égalisation, pour garantir que les annonces sont claires au-dessus du bruit de fond. Ceci est particulièrement important pour les environnements offshore, où les machines, le vent et les vagues créent des niveaux élevés de bruit de fond.
3. Fonctions Exclusives SIP : Amélioration des Flux de Travail de Communication
En plus de s'intégrer aux fonctions PA et GA traditionnelles, la téléphonie SIP ajoute des fonctionnalités uniques qui améliorent les flux de travail de communication offshore :
- Communication Bidirectionnelle : Les opérateurs peuvent initier des appels bidirectionnels entre le système PAGA et les téléphones SIP, permettant une communication en temps réel entre le personnel sur plateforme et les équipes à terre. Par exemple, un opérateur peut diffuser une annonce PA concernant un problème de maintenance, puis prendre un appel d'un technicien à terre pour discuter du problème en détail. - Transfert et Renvoi d'Appel : Les annonces PAGA peuvent être transférées ou renvoyées vers des téléphones SIP spécifiques, garantissant que les informations critiques atteignent le personnel approprié. Par exemple, un briefing de sécurité peut être transféré vers le téléphone SIP d'un sous-traitant travaillant dans une zone éloignée de la plateforme. - Intégration de la Messagerie Vocale : Le système PAGA peut s'intégrer à la messagerie vocale SIP, permettant aux opérateurs de laisser des messages pour le personnel indisponible. Ceci est utile pour les annonces non critiques ou les informations de suivi après une urgence. - Accès à Distance : Les opérateurs peuvent accéder au système PAGA à distance via des téléphones SIP, leur permettant de gérer le système, de déclencher des alarmes et de diffuser des annonces depuis la terre ou d'autres emplacements. Cela réduit le besoin de personnel sur site et améliore les temps de réponse.
4. Fonctions de Surveillance et de Diagnostic : Garantie de la Fiabilité
Les systèmes PAGA offshore modernes comportent des fonctions intégrées de surveillance et de diagnostic pour garantir que le système reste opérationnel et conforme. Ces fonctions sont souvent intégrées aux téléphones SIP, permettant aux ingénieurs de surveiller le système à distance.
Les fonctions clés de surveillance et de diagnostic incluent : - Autotest : Le système effectue des autotests réguliers pour vérifier les défaillances des composants, tels que les haut-parleurs, microphones ou alimentations défectueux. Si une défaillance est détectée, le système envoie une alerte à la MCU et aux téléphones SIP désignés, permettant aux ingénieurs de résoudre le problème rapidement. - Surveillance de l'État en Temps Réel : Les ingénieurs peuvent surveiller l'état du système PAGA en temps réel via la MCU ou les téléphones SIP. Cela inclut des informations sur les niveaux d'alimentation, la connectivité réseau, l'état des composants et les alarmes récentes. - Journaux d'Audit : Le système conserve des journaux d'audit détaillés de toutes les activités PAGA, y compris les déclenchements d'alarme, les annonces et les modifications du système. Ces journaux sont essentiels pour les audits de conformité et l'analyse post-incident, et ils peuvent être consultés via la MCU ou les téléphones SIP. - Diagnostic à Distance : Les ingénieurs peuvent exécuter des tests de diagnostic à distance via des téléphones SIP, leur permettant d'identifier et de résoudre les problèmes sans avoir à se déplacer sur la plateforme. Cela économise du temps et réduit les coûts de maintenance.

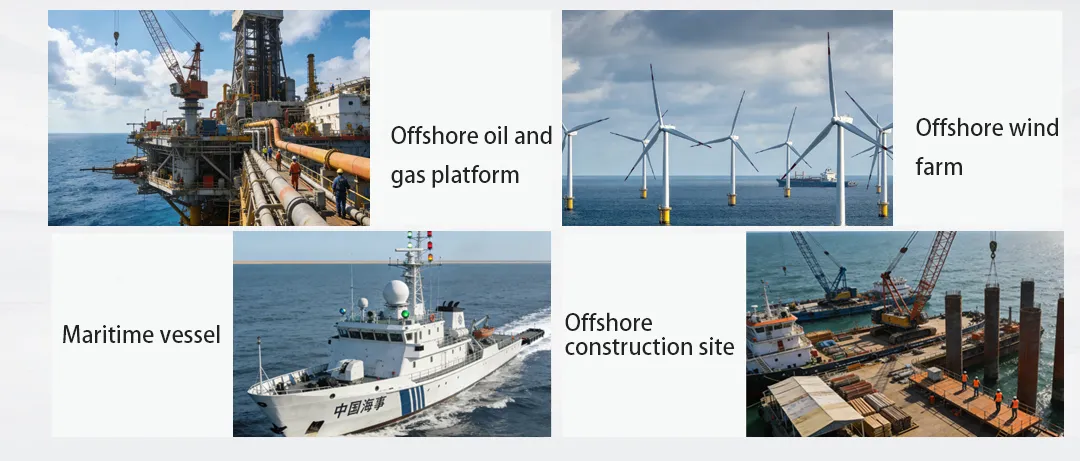

Applications Réelles des Systèmes PAGA Offshore avec Intégration SIP
Les systèmes PAGA offshore avec intégration SIP sont utilisés dans une gamme d'industries offshore, y compris le pétrole et le gaz, l'éolien offshore et le transport maritime. Chaque industrie a des besoins de communication uniques, mais les avantages de base de l'intégration PAGA-SIP—flux de travail rationalisés, sécurité améliorée et coûts réduits—s'appliquent universellement. Ci-dessous, des applications réelles et des études de cas démontrant comment ces systèmes sont utilisés dans la pratique.
1. Plateformes Pétrolières et Gazières Offshore
Les plateformes pétrolières et gazières offshore sont parmi les environnements offshore les plus à haut risque, nécessitant des systèmes PAGA robustes pour garantir la sécurité et la conformité. L'intégration SIP est particulièrement précieuse dans cette industrie, car elle permet une communication transparente entre le personnel sur plateforme, les centres de contrôle à terre et les équipes d'intervention d'urgence.
Étude de Cas : Un grand opérateur pétrolier et gazier a déployé un système PAGA intégré à SIP sur une plateforme de forage en eaux profondes dans le golfe du Mexique. Le système a été intégré au PABX SIP et aux téléphones SIP existants de la plateforme, permettant aux opérateurs de déclencher des alarmes, de diffuser des annonces et de coordonner les réponses depuis n'importe quel appareil compatible SIP. Le système s'est également intégré aux systèmes de détection d'incendie et de gaz de la plateforme, permettant un déclenchement automatique des alarmes lorsque des niveaux élevés de gaz étaient détectés. Résultats : L'intégration a réduit les temps de réponse d'urgence de 30 %, car les opérateurs pouvaient déclencher des alarmes depuis des zones éloignées de la plateforme ou depuis la terre. Les coûts de maintenance ont été réduits de 25 % grâce à la surveillance et au diagnostic à distance, et l'opérateur a atteint une conformité totale avec les normes API RP 14C et SOLAS. De plus, le système a éliminé la communication cloisonnée, permettant une meilleure coordination entre le personnel sur plateforme et les équipes d'urgence à terre.
2. Parcs Éoliens Offshore
Les parcs éoliens offshore sont éloignés, souvent situés à des dizaines de milles des côtes, ce qui rend une communication fiable critique pour la sécurité et l'efficacité opérationnelle. Les systèmes PAGA avec intégration SIP sont utilisés pour coordonner les équipes de maintenance, diffuser des briefings de sécurité et alerter le personnel en cas d'urgences telles que des pannes d'équipement ou des conditions météorologiques sévères.
Étude de Cas : Un opérateur européen de parc éolien offshore a déployé un système PAGA intégré à SIP sur 10 éoliennes et un navire de service. Le système a été intégré aux téléphones SIP et au système de communication par satellite du parc éolien, permettant aux opérateurs de diffuser des annonces aux équipes de maintenance travaillant sur les éoliennes et de coordonner avec le navire de service. Le système comportait également une sélection de zone, permettant aux opérateurs de cibler des annonces sur des éoliennes spécifiques ou le navire de service. Résultats : L'intégration a amélioré la communication entre les équipes de maintenance et les centres de contrôle à terre, réduisant les temps d'arrêt pour la maintenance des éoliennes de 20 %. Les capacités de surveillance à distance du système ont permis aux ingénieurs d'identifier et de résoudre les défaillances des composants PAGA avant qu'elles n'affectent les performances du système, et l'opérateur a atteint la conformité avec les normes IEC 60849. De plus, la conception économe en énergie du système a réduit la consommation d'énergie, s'alignant sur les objectifs de durabilité du parc éolien.
3. Navires Maritimes (Cargos, Navires de Croisière)
Les navires maritimes, y compris les cargos et les navires de croisière, nécessitent des systèmes PAGA pour garantir la sécurité des membres d'équipage et des passagers. L'intégration SIP est précieuse pour ces navires, car elle permet une communication transparente entre la passerelle du navire, les quartiers d'équipage et les ports à terre.
Étude de Cas : Un opérateur de navire de croisière a déployé un système PAGA intégré à SIP sur un grand navire de croisière avec plus de 2 000 passagers et 800 membres d'équipage. Le système a été intégré aux téléphones SIP du navire, permettant au capitaine et à l'équipage de diffuser des annonces aux passagers et à l'équipage, de déclencher des alarmes d'urgence et de coordonner avec les ports à terre. Le système s'est également intégré au système de détection de personne à la mer du navire, permettant un déclenchement automatique d'alarme et une notification à tous les téléphones SIP du navire. Résultats : L'intégration a amélioré la sécurité des passagers en garantissant que les annonces d'urgence étaient diffusées rapidement et clairement dans toutes les zones du navire. Les fonctionnalités compatibles SIP du système ont permis à l'équipage de coordonner avec les ports à terre et les équipes d'intervention d'urgence, réduisant les temps de réponse lors des urgences. De plus, les journaux d'audit du système ont simplifié la conformité avec le chapitre IV de la SOLAS, et la surveillance à distance a réduit les coûts de maintenance de 30 %.
4. Chantiers de Construction Offshore
Les chantiers de construction offshore, tels que ceux construisant des parcs éoliens offshore ou des plateformes pétrolières, sont des environnements dynamiques avec de grandes équipes de sous-traitants et d'ouvriers. Les systèmes PAGA avec intégration SIP sont utilisés pour coordonner les activités de construction, diffuser des briefings de sécurité et alerter le personnel en cas d'urgences telles que des dysfonctionnements d'équipement ou des problèmes structurels.
Étude de Cas : Une entreprise de construction a déployé un système PAGA intégré à SIP sur un chantier de construction de plateforme offshore. Le système a été intégré aux téléphones SIP et aux radios bidirectionnelles du site, permettant aux chefs de projet de diffuser des annonces aux travailleurs, de coordonner les activités de construction et de déclencher des alarmes en cas d'urgence. Le système comportait également des briefings de sécurité préenregistrés, diffusés quotidiennement pour s'assurer que tous les travailleurs connaissaient les protocoles de sécurité. Résultats : L'intégration a amélioré la coordination entre les chefs de projet et les travailleurs, réduisant les retards de construction de 15 %. Les capacités d'alerte d'urgence du système ont assuré que les travailleurs étaient rapidement informés des dangers potentiels, réduisant le risque d'accidents. De plus, la fonction de sélection de zone du système a permis aux chefs de projet de cibler des annonces sur des zones spécifiques du chantier de construction, réduisant le bruit et améliorant l'efficacité.
Choisir le Bon Système PAGA Offshore avec Intégration SIP
Choisir le bon système PAGA offshore avec intégration SIP nécessite une attention particulière aux besoins uniques de l'installation, y compris les conditions environnementales, les exigences de communication, les normes de conformité et le budget. Ci-dessous, les facteurs clés à considérer lors du choix d'un système, adaptés aux ingénieurs et aux débutants techniques.
1. Durabilité Environnementale
Le système doit être renforcé pour résister aux conditions offshore, y compris la corrosion par l'eau salée, les températures extrêmes, l'humidité, les vibrations et les fortes pluies. Recherchez des composants avec des indices de protection IP66 ou supérieurs (pour empêcher l'intrusion d'eau et de poussière) et des matériaux résistant à la corrosion (tels que l'acier inoxydable ou l'aluminium de qualité marine). De plus, le système doit être conçu pour fonctionner dans une large plage de températures (généralement de -20°C à 60°C) pour s'adapter aux changements saisonniers.
2. Compatibilité SIP et Capacités d'Intégration
Assurez-vous que la MCU du système prend en charge le SIP trunking (conforme à la RFC 3261) et est interopérable avec votre PABX SIP et vos téléphones SIP existants. Le système doit également prendre en charge l'intégration avec d'autres outils de communication, tels que les radios bidirectionnelles, les systèmes de communication par satellite et les systèmes de détection d'urgence. Recherchez des systèmes avec des API ouvertes pour permettre une intégration personnalisée si nécessaire.
3. Redondance et Fiabilité
Les systèmes PAGA offshore doivent être redondants pour garantir qu'ils restent opérationnels même si un composant tombe en panne. Recherchez des systèmes avec des alimentations doubles, des processeurs redondants et des capacités de basculement. De plus, le système doit comporter des outils d'autotest et de diagnostic automatisés pour identifier les défaillances des composants avant qu'elles n'affectent les performances du système.
4. Conformité aux Normes Industrielles
Le système doit se conformer aux normes industrielles pertinentes, y compris les directives SOLAS, API et IEC. Assurez-vous que le système répond aux exigences en matière d'audibilité des alarmes, de redondance, de testabilité et de durabilité environnementale. Recherchez des systèmes certifiés par des tiers indépendants pour garantir la conformité.
5. Efficacité Énergétique et Exigences d'Alimentation
Les installations offshore ont des sources d'énergie limitées, donc le système doit être économe en énergie. Recherchez des systèmes à faible consommation d'énergie, en particulier pour les composants toujours allumés (tels que la MCU et les haut-parleurs). De plus, le système doit être compatible avec l'alimentation électrique de l'installation (généralement 24V CC ou 110/220V CA) et comporter des options d'alimentation de secours (telles que des batteries) pour garantir le fonctionnement pendant les pannes de courant.
6. Évolutivité et Flexibilité
Le système doit être évolutif pour s'adapter à une expansion future, telle que l'ajout de nouveaux composants PAGA ou téléphones SIP. Recherchez des systèmes modulaires qui permettent l'ajout facile de composants sans mises à niveau majeures de l'infrastructure. De plus, le système doit être flexible, permettant la personnalisation des tons d'alarme, des zones d'annonce et des fonctionnalités d'intégration SIP pour répondre aux besoins uniques de l'installation.
7. Maintenance et Support
Choisissez un système d'un fabricant réputé qui offre des services de maintenance et de support complets. Recherchez des fabricants ayant de l'expérience dans les systèmes de communication offshore et un réseau mondial de techniciens de service. De plus, le système doit comporter une surveillance et un diagnostic à distance pour réduire le besoin de maintenance sur site, et le fabricant doit offrir un accès rapide aux pièces de rechange.
Conclusion
Les systèmes PAGA offshore sont essentiels à la sécurité et à l'efficacité opérationnelle des installations offshore, et l'intégration SIP a transformé leur fonctionnement—éliminant la communication cloisonnée, rationalisant les flux de travail et améliorant les capacités de réponse d'urgence. Pour les ingénieurs, comprendre l'architecture du système, ses fonctions de base et ses exigences d'intégration est essentiel pour concevoir et déployer un système fiable et conforme.
Lors du choix d'un système PAGA offshore avec intégration SIP, priorisez la durabilité environnementale, la compatibilité SIP, la redondance, la conformité et l'évolutivité. En choisissant le bon système, les opérateurs offshore peuvent garantir la sécurité de leur personnel, se conformer aux normes industrielles et réduire les coûts de maintenance et les temps d'arrêt.
Dans l'industrie offshore actuelle, rapide, où la sécurité et l'efficacité sont primordiales, les systèmes PAGA intégrés à SIP ne sont plus un luxe—ils sont une nécessité. En tirant parti de la puissance de la communication numérique, ces systèmes aident les installations offshore à fonctionner de manière plus sûre, plus efficace et plus fiable que jamais.
