Les postes de péage autoroutiers, les parkings sans personnel et les scénarios d’assistance dans les espaces publics nécessitent une communication fiable et une visualisation en temps réel pour garantir un fonctionnement fluide et une réponse rapide aux urgences. Les terminaux d’interphone à une touche, qui utilisent la communication VoIP basée sur le protocole SIP, sont devenus indispensables dans ces environnements grâce à leur déploiement flexible et leur facilité d’emploi. Une exigence clé dans ces projets est l’intégration intelligente des terminaux d’interphone à une touche avec les caméras de vidéosurveillance : lorsqu’un utilisateur appuie sur le bouton d’interphone pour lancer un appel, le flux vidéo de la caméra correspondante doit s’afficher automatiquement sur la console de dispatch ou l’écran du téléphone vidéo, permettant aux opérateurs de comprendre la situation sur place en temps réel.
Cet article détaille une solution pratique d’intégration d’interphone à une touche et de caméras, aborde les problèmes courants de mise en œuvre et souligne comment la passerelle d’accès vidéo de Becke Telcom améliore la compatibilité, la stabilité et l’efficacité de la gestion. Que ce soit pour des projets de postes de péage à petite échelle ou des systèmes de transport intelligents à grande échelle, ce guide fournit des informations exploitables pour une intégration transparente.

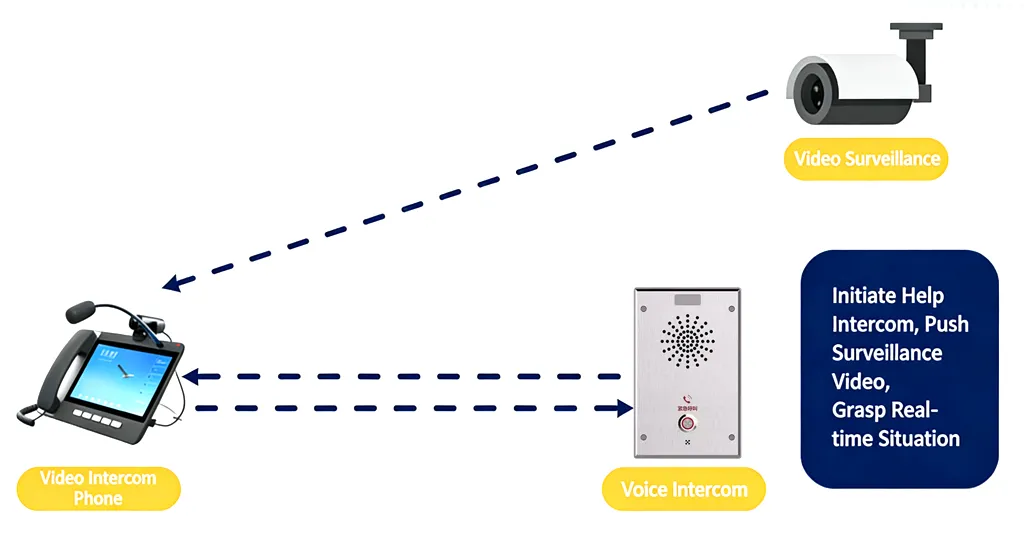

Fonctionnement de l’intégration interphone à une touche et caméras
Le cœur de l’intégration interphone à une touche et caméras réside dans l’établissement d’un lien direct entre les terminaux de communication et les dispositifs vidéo, permettant une récupération automatique de la vidéo lors de l’activation de l’interphone. Cette intégration est largement utilisée dans des scénarios où la vérification visuelle est essentielle, tels que l’assistance d’urgence aux postes de péage, les alertes de sécurité dans les parkings sans personnel et la communication sur place dans les installations publiques.
Intégration de base via streaming RTSP
La mise en œuvre la plus simple de cette intégration consiste à configurer des flux de récupération RTSP (Real-Time Streaming Protocol) sur les terminaux d’interphone à une touche pour se connecter aux caméras correspondantes. Par exemple, sur une voie de péage spécifique, lorsqu’un conducteur appuie sur le bouton d’interphone pour demander de l’aide, le terminal envoie automatiquement une requête RTSP à la caméra préconfigurée, récupère le flux vidéo en temps réel et l’affiche sur la console de dispatch ou le téléphone vidéo connecté.

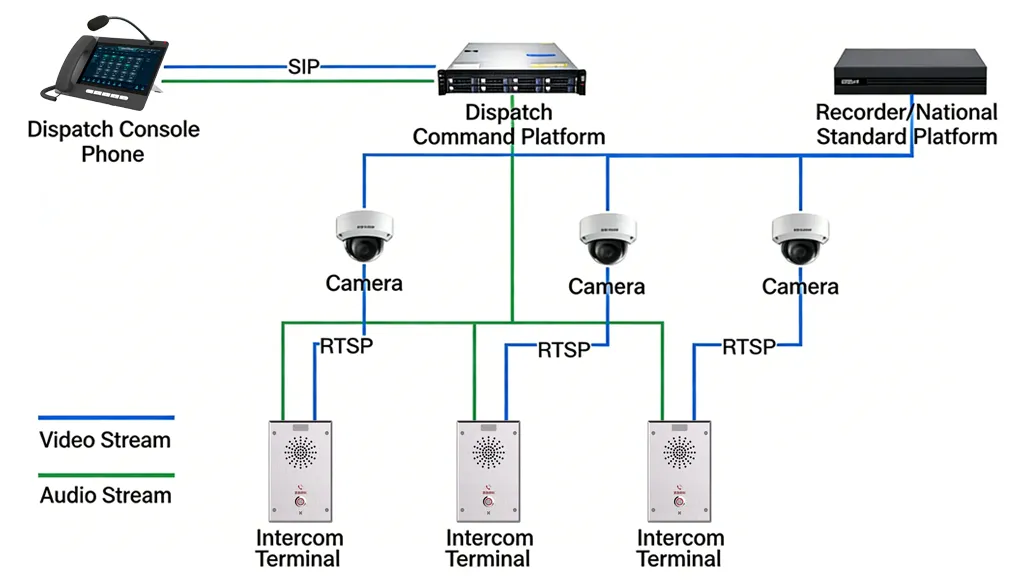

Dans cette configuration de base, l’architecture réseau comprend des terminaux d’interphone à une touche, des caméras de vidéosurveillance, une plateforme de commandement et de dispatch, des enregistreurs vidéo / plates-formes nationales standard (compatibles GB/T28181) et des dispositifs de communication basés sur SIP. Chaque terminal d’interphone est configuré avec l’URL du flux RTSP de sa caméra associée — généralement au format rtsp://[Adresse IP de la caméra]/device/[ID du dispositif] — comme l’URL exemple rtsp://192.168.2.151/device/31011500001370011001 utilisée dans les configurations pratiques. Les flux audio sont transmis via le protocole SIP, garantissant une communication vocale synchronisée et un affichage vidéo.
Cette intégration de base présente des avantages tels qu’une faible complexité de mise en œuvre et des besoins matériels minimaux, ce qui la rend adaptée aux projets à petite échelle avec un nombre limité de terminaux d’interphone et de caméras. Cependant, à mesure que les capacités de vidéosurveillance progressent et que les applications intelligentes se développent, cette approche rencontre des limites importantes qui peuvent entraver la réalisation du projet.
Limites de l’intégration de base sans passerelle d’accès vidéo
Bien que la configuration RTSP directe fonctionne pour des installations simples, elle peine à répondre aux exigences des projets intelligents modernes, en particulier dans les systèmes de péage autoroutier à grande échelle. Les principaux défis sont les suivants :
Problèmes de compatibilité des protocoles et des codages
Différentes caméras et terminaux d’interphone peuvent prendre en charge différents protocoles vidéo et normes de codage. Par exemple, certaines caméras produisent une vidéo codée H.265, tandis que les terminaux d’interphone ou les systèmes de dispatch plus anciens ne prennent en charge que le H.264. Cette incompatibilité empêche les flux vidéo d’être correctement décodés et affichés. De même, des problèmes de compatibilité entre des protocoles non standard et des systèmes grand public peuvent entraîner un échec de récupération des flux, perturbant l’intégration.
Obstacles au déploiement cross-réseau
Les postes de péage autoroutiers s’étendent souvent sur plusieurs segments réseau, les caméras étant déployées sur le terrain et les consoles de dispatch situées dans des centres de commande distants. Le streaming RTSP direct entre réseaux peut être bloqué par des pare-feux ou des dispositifs de traduction d’adresses réseau (NAT), entraînant des flux vidéo instables ou inaccessibles. Ce défi de communication cross-réseau est encore plus prononcé dans les projets à grande échelle couvrant de vastes zones géographiques
Surcharge des caméras et complexité de la gestion
Chaque demande de récupération de flux RTSP consomme la bande passante et les ressources de traitement de la caméra. Dans des scénarios où plusieurs terminaux d’interphone accèdent simultanément à la même caméra, le dispositif peut être surchargé, entraînant des gels vidéo, des retards ou des pannes complètes des flux. De plus, la gestion des configurations RTSP individuelles pour des dizaines ou des centaines de terminaux d’interphone et de caméras prend du temps et est sujette à des erreurs humaines, augmentant les coûts de maintenance.
Risques de sécurité
L’exposition directe des URL RTSP des caméras dans les configurations des terminaux d’interphone présente des vulnérabilités de sécurité. Un accès non autorisé à ces URL peut entraîner une fuite vidéo, compromettant la sécurité des opérations du poste de péage et des informations sensibles sur place. Les configurations d’intégration de base manquent de mécanismes efficaces de chiffrement et de contrôle d’accès pour atténuer ces risques.
Solution d’intégration améliorée avec la passerelle d’accès vidéo de Becke Telcom
Pour répondre aux limites de l’intégration de base, la passerelle d’accès vidéo de Becke Telcom sert de hub centralisé pour la gestion des flux vidéo, la conversion de protocoles et la distribution sécurisée. Cette solution résout non seulement les problèmes de compatibilité et de stabilité, mais aussi s’adapte aux besoins des projets de transport intelligents à grande échelle.
Fonctions principales de la passerelle d’accès vidéo
La passerelle d’accès vidéo de Becke Telcom est conçue pour simplifier l’intégration interphone-caméras avec des fonctions puissantes adaptées aux besoins de la communication industrielle :
Prise en charge multi-protocoles
La passerelle prend en charge une large gamme de protocoles de streaming, notamment le RTSP pour un accès direct aux caméras et le GB/T28181 (norme nationale chinoise pour l’interconnexion des systèmes de vidéosurveillance) pour l’intégration avec des plates-formes de gestion vidéo à grande échelle. Cette prise en charge multi-protocoles permet une connectivité transparente avec diverses caméras, enregistreurs vidéo et systèmes de dispatch, éliminant les barrières protocolaires dans des environnements de projet complexes.
Pour les projets de péage autoroutier à grande échelle, l’intégration via GB/T28181 permet à la passerelle de servir de point d’accès vidéo unifié, en se connectant à la plateforme nationale standard centrale et en distribuant les flux vidéo aux terminaux d’interphone autorisés. Les projets plus petits peuvent utiliser le RTSP pour des connexions directes aux caméras, garantissant une flexibilité selon les échelles de déploiement.
Transcodage vidéo en temps réel
Un avantage clé de la passerelle est sa capacité de transcodage avancée. Elle convertit automatiquement les codages et résolutions vidéo incompatibles pour correspondre aux exigences des terminaux d’interphone et des systèmes de dispatch. Par exemple, la vidéo codée H.265 des caméras modernes est transcodée en H.264 pour la compatibilité avec les dispositifs hérités, tandis que les flux haute résolution (par ex. 4K) sont réduits à des résolutions inférieures (par ex. 1080p ou 720p) pour optimiser l’utilisation de la bande passante et garantir une lecture fluide sur des terminaux à ressources limitées.
Cette fonction de transcodage élimine le besoin de configurer manuellement les paramètres vidéo pour chaque dispositif, réduisant le temps de déploiement et minimisant les problèmes liés à la compatibilité.
Gestion centralisée des flux vidéo
La passerelle agit comme un middleware vidéo, gérant centralement tous les flux de caméras et les distribuant aux terminaux d’interphone à la demande. Cette approche centralisée empêche la surcharge des caméras en contrôlant le nombre de demandes de flux simultanées et en allouant la bande passante efficacement. Par exemple, si plusieurs terminaux d’interphone demandent la vidéo de la même caméra, la passerelle transmet un seul flux à la caméra et le réplique aux terminaux demandeurs, réduisant la consommation de ressources.
De plus, la passerelle fournit une interface de gestion unifiée pour configurer les connexions des caméras, les paramètres des flux et les permissions d’accès. Les administrateurs peuvent facilement mapper les terminaux d’interphone à des caméras spécifiques, mettre à jour les URL des flux et surveiller l’état des dispositifs, simplifiant la maintenance du système et réduisant les coûts opérationnels.
Transmission sécurisée et stable cross-réseau
La passerelle d’accès vidéo de Becke Telcom garantit une transmission vidéo sécurisée et stable entre les segments réseau grâce à des capacités de chiffrement intégrées et de traversée NAT. Les flux vidéo sont chiffrés pendant la transmission pour empêcher tout accès non autorisé, répondant aux risques de sécurité des configurations d’intégration de base. La technologie de traversée NAT de la passerelle permet une communication transparente entre les terminaux d’interphone et les caméras déployées dans des environnements réseau différents, éliminant les problèmes de connectivité cross-réseau.
Intégration de la passerelle ROIP
Pour les projets nécessitant une intégration de la communication radio, la passerelle prend en charge la fonctionnalité ROIP (Radio over IP), remplaçant les passerelles de cluster et les passerelles d’interphone de cluster traditionnelles. Cette intégration permet une communication transparente entre les terminaux d’interphone à une touche, les dispositifs vidéo et les systèmes radio, étendant la portée du réseau de communication et améliorant la collaboration entre le personnel sur place et les équipes de dispatch distantes.

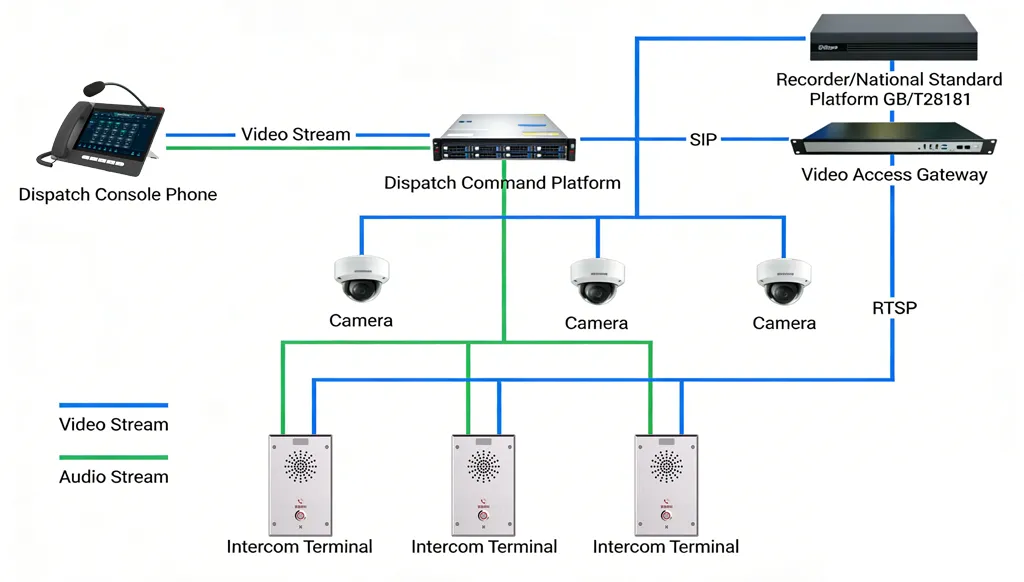

Architecture réseau de la solution améliorée
La solution d’intégration améliorée avec la passerelle d’accès vidéo de Becke Telcom présente une architecture en couches pour la fiabilité et la scalabilité :
- Couche terminale : comprend des terminaux d’interphone à une touche, des caméras de vidéosurveillance, des téléphones vidéo et des dispositifs ROIP déployés sur les voies de péage, les parkings et les espaces publics.
- Couche passerelle : la passerelle d’accès vidéo de Becke Telcom sert de cœur, se connectant aux caméras via RTSP ou GB/T28181, transcodant les flux vidéo et les distribuant aux terminaux d’interphone et aux systèmes de dispatch.
- Couche plateforme : comprend la plateforme de commandement et de dispatch, l’enregistreur vidéo et la plateforme vidéo nationale standard (compatible GB/T28181), permettant la surveillance, l’enregistrement et la gestion centralisés des flux vidéo et audio.
Le flux de données dans cette architecture suit un chemin optimisé : lorsqu’un terminal d’interphone lance un appel, il envoie une requête à la passerelle d’accès vidéo. La passerelle récupère le flux vidéo de la caméra correspondante, le transcode au format requis et le transmet à la console de dispatch et au terminal d’interphone. Les flux audio sont transmis via le protocole SIP, garantissant une communication et une visualisation synchronisées.
Guide de configuration étape par étape
La mise en œuvre de la solution d’intégration améliorée implique des étapes de configuration simples via l’interface de gestion intuitive de la passerelle :
Configuration réseau : connectez la passerelle d’accès vidéo au réseau du projet, en garantissant la connectivité avec les caméras, les terminaux d’interphone et la plateforme de dispatch. Configurez les paramètres réseau tels que l’adresse IP, le masque de sous-réseau et la passerelle pour activer la communication cross-réseau.
Configuration de la connexion des caméras : ajoutez des dispositifs de caméra à la passerelle en saisissant leurs détails de connexion, notamment le nom de la caméra, l’adresse IP, le numéro de port (généralement 554 pour le RTSP) et les URL des flux (flux principal et flux secondaire). Par exemple :
URL flux principal : rtsp://192.168.2.151/device/31011500001370011001URL flux secondaire : rtsp://192.168.2.151/device/31011500001370011002Sélectionnez le type de caméra et configurez les identifiants d’authentification (nom d’utilisateur et mot de passe) si nécessaire.
Configuration des paramètres de transcodage : définissez les règles de transcodage en fonction des exigences des terminaux. Spécifiez le codage vidéo cible (H.264), la résolution (par ex. 1280x720) et le débit binaire pour garantir la compatibilité et les performances optimales.
Mappage des terminaux d’interphone : mappez chaque terminal d’interphone à une touche à sa (ses) caméra(s) correspondante(s) dans l’interface de la passerelle. Cela garantit que lorsque le terminal lance un appel, la passerelle récupère automatiquement le flux vidéo correct.
Intégration SIP et ROIP : configurez les paramètres du protocole SIP pour connecter la passerelle à la plateforme de dispatch et aux téléphones vidéo. Pour l’intégration ROIP, configurez les paramètres du réseau radio pour activer la communication entre les terminaux d’interphone et les systèmes radio.
Paramètres avancés : activez des fonctions supplémentaires telles que le flux H.264 sans SPS&PPS (pour la compatibilité avec des terminaux spécifiques), la configuration de l’agent utilisateur et les paramètres de sécurité (chiffrement, contrôle d’accès) pour améliorer la fiabilité et la sécurité du système.
Test et validation : après la configuration, testez l’intégration en lançant des appels depuis les terminaux d’interphone et vérifiez que les flux vidéo correspondants s’affichent correctement sur la console de dispatch et les téléphones vidéo. Vérifiez la synchronisation audio-vidéo, la stabilité des flux et les performances cross-réseau.
Avantages supplémentaires de la solution améliorée
Au-delà de la résolution des défis d’intégration principaux, la passerelle d’accès vidéo de Becke Telcom offre des avantages supplémentaires qui améliorent la valeur globale de la solution :
Scalabilité pour les projets à grande échelle
L’architecture centralisée de la passerelle prend en charge une scalabilité facile pour s’adapter à un nombre croissant de terminaux d’interphone, de caméras et de nœuds réseau. L’ajout de nouveaux dispositifs ne nécessite qu’une configuration dans l’interface de gestion de la passerelle, sans modifier la structure système existante. Cette scalabilité rend la solution adaptée aux grands réseaux de péage autoroutier, aux systèmes de parkings multi-sites et aux projets de communication de sécurité publique régionaux.
Réduction des coûts opérationnels et de maintenance
La gestion centralisée et la conversion automatique des protocoles/codages réduisent le besoin de support technique sur place et de configuration manuelle. Les administrateurs peuvent surveiller l’état du système, résoudre les problèmes et mettre à jour les configurations à distance, minimisant les temps d’arrêt et les coûts de maintenance. Les performances stables et la compatibilité de la passerelle réduisent également le risque de pannes du système, diminuant encore les dépenses opérationnelles.
Intégration avec plusieurs types de dispositifs
En plus des terminaux d’interphone à une touche et des caméras, la passerelle prend en charge l’intégration avec des téléphones vidéo, des dispositifs ROIP et des plates-formes vidéo nationales standard. Cette polyvalence permet une communication transparente entre différents types de dispositifs, améliorant la collaboration entre les équipes de dispatch, le personnel sur place et les parties prenantes externes (par ex. les services d’urgence).
Conformité aux normes industrielles
La prise en charge du GB/T28181 garantit la conformité aux normes nationales chinoises pour les systèmes de vidéosurveillance, rendant la solution adaptée aux projets gouvernementaux, aux systèmes de transport intelligents et à d’autres environnements réglementés. La conformité aux normes du protocole SIP garantit également l’interopérabilité avec une large gamme de dispositifs VoIP et de plates-formes de communication.
Scénarios d’application et cas d’usage
La solution d’intégration interphone à une touche et caméras avec la passerelle d’accès vidéo de Becke Telcom est largement applicable dans des scénarios nécessitant une communication et une visualisation en temps réel :
Postes de péage autoroutiers
Aux postes de péage, les conducteurs peuvent utiliser des terminaux d’interphone à une touche pour demander de l’aide pour des problèmes tels que des erreurs de paiement, des pannes d’équipement ou des situations d’urgence. L’intégration affiche automatiquement le flux vidéo de la caméra de la voie de péage, permettant aux opérateurs de dispatch d’évaluer visuellement la situation et de fournir une assistance ciblée. Pour les grandes aires de péage avec plusieurs voies, la gestion centralisée de la passerelle garantit une allocation efficace des ressources et une distribution fiable des flux.
Parkings sans personnel
Dans les parkings sans personnel, des terminaux d’interphone à une touche placés aux points d’entrée/sortie et aux places de stationnement permettent aux conducteurs de demander de l’aide pour des conseils de stationnement, des problèmes de paiement ou des préoccupations de sécurité. L’intégration avec les caméras de surveillance fournit aux opérateurs une confirmation visuelle en temps réel, facilitant une réponse rapide et améliorant l’expérience utilisateur.
Assistance dans les espaces publics
Dans des installations publiques telles que des hubs de transport, des centres commerciaux et des parcs industriels, les terminaux d’interphone à une touche servent de points de communication d’urgence. L’intégration avec les caméras permet au personnel de sécurité d’identifier rapidement l’emplacement et la nature de l’urgence, permettant une intervention rapide et garantissant la sécurité publique.
Systèmes de transport intelligents
Pour les projets de transport intelligents régionaux, la solution intègre les postes de péage, les caméras de surveillance routière et les terminaux de communication d’urgence dans un système unifié. La passerelle d’accès vidéo se connecte à la plateforme centrale de gestion du trafic via GB/T28181, offrant une visibilité et un contrôle complets sur l’ensemble du réseau de transport.
Conclusion
L’intégration interphone à une touche et caméras est une exigence essentielle pour les postes de péage autoroutiers modernes, les parkings sans personnel et les scénarios de sécurité publique, permettant une communication et une vérification visuelle en temps réel. Bien que l’intégration de base via streaming RTSP offre une simplicité pour les projets à petite échelle, elle présente des limites importantes en matière de compatibilité, de scalabilité et de sécurité.
La passerelle d’accès vidéo de Becke Telcom répond à ces défis en fournissant une prise en charge multi-protocoles, un transcodage en temps réel, une gestion centralisée et une transmission sécurisée cross-réseau. La solution améliorée résout non seulement les problèmes de compatibilité des protocoles et des codages, mais aussi réduit les coûts opérationnels, améliore la stabilité du système et s’adapte aux besoins des projets de transport intelligents à grande échelle. En intégrant la fonctionnalité ROIP, la passerelle étend encore les capacités de communication, permettant une collaboration transparente entre différents types de dispositifs.
Que ce soit pour mettre en œuvre un nouveau projet d’intégration ou mettre à niveau un système existant, la passerelle d’accès vidéo de Becke Telcom offre une solution fiable, efficace et sécurisée pour l’intégration interphone à une touche et caméras. Sa conformité aux normes industrielles, sa configuration intuitive et ses performances robustes en font un choix idéal pour les projets nécessitant une communication et une visualisation de haute qualité.
