Dans des environnements industriels dangereux tels que les usines pétrochimiques, les mines de charbon souterraines, les plates-formes de forage offshore et les galeries techniques, le système de communication est non seulement le centre nerveux de la planification de la production quotidienne, mais aussi le « fil de vie » garantissant la sécurité du personnel en cas d’urgence. Ces environnements se caractérisent généralement par la présence de gaz inflammables et explosifs, de poussières et d’un bruit mécanique extrême dépassant 100 dB(A). Dans des conditions aussi exigeantes, les performances des postes d’appel amplifiés antidéflagrants déterminent directement si les consignes peuvent être transmises avec précision et les alarmes diffusées en temps voulu.
Cependant, la simple possession d’une certification antidéflagrante (par ex. Ex d ib IIB T6 Gb) ne suffit pas pour constituer un excellent système de communication industrielle. Le défi majeur du système est le suivant : comment garantir que le son soit non seulement « audible », mais aussi « intelligible » malgré un bruit de fond intense et une acoustique architecturale complexe. Cela nécessite une conception scientifique du champ sonore dès la phase d’étude initiale et l’adoption de technologies de traitement du signal avancées pour améliorer l’intelligibilité de la parole. Ce guide s’appuie sur la théorie acoustique fondamentale, intègre la technologie moderne de traitement numérique du signal (DSP) à la pratique de l’ingénierie et analyse de manière exhaustive les stratégies de construction du champ sonore et d’optimisation de la clarté pour les postes d’appel amplifiés antidéflagrants.
I. Défis acoustiques de la communication vocale dans des environnements industriels très bruyants
Avant de concevoir le champ sonore des postes d’appel amplifiés antidéflagrants, il est essentiel de bien comprendre les caractéristiques acoustiques des sites industriels. Le bruit industriel se caractérise non seulement par un niveau de pression acoustique élevé, mais aussi par sa distribution spectrale et ses propriétés de réflexion spatiale qui dégradent gravement les signaux vocaux.
1. Spectre du bruit et effet de masquage
Les sources de bruit dans les environnements industriels comprennent principalement les compresseurs, les pompes, les grands ventilateurs et les équipements de manutention. Le bruit généré par ces sources présente généralement un caractère à large bande, l’énergie étant concentrée notamment dans la gamme des basses et moyennes fréquences (100 Hz – 1000 Hz). La fréquence fondamentale de la parole humaine se situe approximativement entre 100 Hz et 300 Hz, tandis que les informations consonantiques essentielles à l’intelligibilité sont principalement réparties dans la gamme des hautes fréquences de 1 kHz à 4 kHz.
Selon l’« effet de masquage » en acoustique, le bruit basse fréquence masque facilement les signaux vocaux haute fréquence. Lorsque le niveau de bruit ambiant atteint 90 dB(A) à 120 dB(A), la simple amplification du volume du système de sonorisation n’améliore pas la clarté, mais peut également provoquer une distorsion des haut-parleurs, réduisant davantage l’intelligibilité de la parole. C’est pourquoi la mise en évidence des « formants » de la parole malgré un fort effet de masquage constitue le défi principal de la conception du champ sonore.
2. Temps de réverbération (RT60) et interférences d’écho
Dans les espaces industriels fermés ou semi-fermés (tels que les galeries techniques souterraines, les galeries de mines de charbon et les ateliers de production fermés), les murs, les sols et les canalisations métalliques sont généralement en béton ou en acier. Ces matériaux présentent des coefficients d’absorption acoustique extrêmement faibles, ce qui entraîne de multiples réflexions des ondes sonores dans l’espace et un temps de réverbération (RT60) très long.
Une réverbération modérée peut apporter de la plénitude au son, mais dans la communication vocale, un temps de réverbération excessif provoque un chevauchement entre le son réfléchi d’une syllabe précédente et le son direct de la syllabe suivante, créant un effet de « queue » qui masque gravement les détails consonantiques. Des études indiquent qu’au-delà de 1,5 seconde de réverbération, l’intelligibilité de la parole diminue de manière exponentielle. Dans la conception des systèmes de sonorisation, la réverbération doit être traitée comme une forme particulière de « bruit » à contrôler.II. Principes de conception du champ sonore pour les postes d’appel amplifiés antidéflagrants
Une conception scientifique du champ sonore constitue le fondement physique de l’intelligibilité de la parole. Le processus de conception doit prendre en compte de manière exhaustive la couverture du niveau de pression acoustique, la directivité des haut-parleurs, la géométrie spatiale et les variations dynamiques du bruit de fond.
1. Calcul du niveau de pression acoustique (SPL) et redondance de la couverture
La mission principale d’un système de sonorisation est d’assurer un rapport signal/bruit (SNR) suffisant. Selon les normes nationales et les règles industrielles, dans les lieux où le bruit ambiant dépasse 60 dB(A), le niveau de pression acoustique rayonné par le haut-parleur au point le plus éloigné de sa zone de couverture doit être supérieur d’au moins 15 dB au bruit de fond. Par exemple, si le bruit de fond dans une salle de compresseurs est de 95 dB(A), le niveau de pression acoustique de la sonorisation dans cette zone doit atteindre plus de 110 dB(A).
Lors du calcul de la puissance et de la disposition des haut-parleurs, la loi inverse du carré de la propagation des ondes sonores doit être respectée : dans un champ libre, le niveau SPL diminue de 6 dB chaque fois que la distance double. Cela s’exprime par la formule :
Lp(r) = Lw - 20log(r) - 11 (où Lp est le niveau SPL prévu à la distance r, Lw est le niveau de puissance acoustique de la source, et r est la distance).
Dans des environnements industriels réels, l’affaiblissement est souvent supérieur à la valeur théorique en raison des obstacles des équipements et de l’absorption atmosphérique. C’est pourquoi les haut-parleurs antidéflagrants nécessitent généralement une capacité de sortie SPL élevée (par ex. 106 dB @ 1 W/1 m) et sont équipés de modules d’amplification antidéflagrants de 30 W à 50 W pour assurer une couverture efficace dans un rayon de 30 à 50 mètres.
2. Disposition des haut-parleurs et contrôle de la directivité
La stratégie de disposition des haut-parleurs est essentielle dans des environnements à forte réverbération et fort bruit. Les dispositions traditionnelles « centralisées à haute puissance » provoquent facilement un niveau SPL excessif dans le champ proche (risque de lésions auditives) tout en manquant de clarté dans le champ lointain du fait des interférences de réverbération. Les systèmes amplifiés antidéflagrants modernes privilégient une approche de disposition « répartie, multipoint, à puissance moyenne ».
- Disposition répartie : Réduit la distance critique pour les auditeurs, garantissant qu’ils reçoivent principalement le son direct plutôt que le son réfléchi, luttant ainsi efficacement contre les interférences de réverbération.
- Contrôle de la directivité : Utilise des haut-parleurs à corne antidéflagrants très directifs. Ces haut-parleurs peuvent concentrer l’énergie acoustique et la projeter précisément dans les zones d’activité du personnel, réduisant l’énergie acoustique inutile dirigée vers les plafonds et les murs, minimisant ainsi l’excitation de l’énergie réverbérante à la source.
3. Diffusion zonée et ajustement dynamique de la puissance
Les complexes pétrochimiques ou les zones minières de grande taille couvrent de vastes étendues, et les niveaux de bruit peuvent varier considérablement d’une zone à l’autre. Les postes d’appel amplifiés antidéflagrants doivent prendre en charge une diffusion zonée intelligente basée sur le protocole SIP. En cas d’urgence dans une zone spécifique, le système peut activer précisément la diffusion uniquement dans cette zone et les zones adjacentes, évitant une panique inutile pouvant résulter d’une diffusion à l’ensemble de l’usine.
Par ailleurs, les systèmes avancés intègrent un contrôle automatique de gain (AGC). Grâce au microphone intégré dans le poste d’appel capturant le niveau de bruit ambiant en temps réel, la puce DSP ajuste automatiquement la puissance de sortie de l’amplification. Pendant les périodes de fort bruit, lorsque les équipements fonctionnent à pleine capacité, le système augmente automatiquement le gain (par ex. +3 dBm). Pendant les périodes de faible bruit la nuit ou lors des arrêts de maintenance, il réduit automatiquement la sortie (par ex. -20 dBm). Cela garantit la clarté tout en minimisant la diaphonie acoustique entre les zones et le gaspillage d’énergie.III. Technologies clés pour améliorer l’intelligibilité de la parole (STI)
La conception du champ sonore résout le problème de l’« audibilité ». Pour résoudre le problème de l’« intelligibilité », le recours à des métriques d’évaluation objectives et à des technologies de traitement audio avancées est essentiel.
1. Indice de transmission de la parole (STI) et mesure STIPA
L’indice de transmission de la parole (STI) est le paramètre standard défini par la Commission Électrotechnique Internationale (IEC 60268-16) pour évaluer objectivement l’intelligibilité de la parole. La valeur STI varie de 0 à 1 ; plus elle est proche de 1, plus l’intelligibilité est élevée. Dans les systèmes industriels de diffusion d’urgence, la valeur STI est généralement exigée d’au moins 0,5 (correspondant à une note « bonne »).
Lors de la réception pratique de projets, la méthode STIPA (STI pour systèmes de sonorisation publique) est souvent utilisée pour des mesures rapides. STIPA utilise des signaux de bruit modulé spécifiques pour simuler les caractéristiques d’enveloppe de la parole humaine. Un analyseur acoustique professionnel reçoit ensuite le signal en divers points de mesure pour calculer la fonction de transfert de modulation (MTF). Cette métrique prend en compte de manière exhaustive les effets néfastes du bruit de fond, du temps de réverbération, de la réponse fréquentielle du système et de la distorsion non linéaire sur la parole. Elle constitue le « gold standard » pour évaluer les performances des systèmes amplifiés antidéflagrants.
2. Traitement numérique du signal (DSP) et algorithmes de réduction de bruit
Dans des conditions de bruit extrêmes comme 120 dB, les techniques de filtrage analogique traditionnelles sont inefficaces. Les postes d’appel amplifiés antidéflagrants modernes intègrent couramment des DSP hautes performances (processeurs de signal numérique, par ex. série TMS320) pour un traitement approfondi à la fois en entrée (captation sonore) et en sortie (amplification) du signal audio.
- Réduction de bruit par transformée en ondelettes : Décompose le signal vocal en composantes basse et haute fréquence à différentes échelles. Le bruit industriel étant souvent un signal basse fréquence stationnaire ou à évolution lente, tandis que la parole comporte de nombreuses consonnes transitoires haute fréquence, la transformée en ondelettes permet d’isoler précisément les composantes du bruit tout en préservant les caractéristiques transitoires de la parole.
- Algorithme FXLMS (Filtered‑X Least Mean Squares) : Technique de filtrage adaptatif capable de suivre et d’éliminer en temps réel le bruit mécanique périodique (par ex. bruit de rotation de pompe) et le bruit à bande étroite. En mettant à jour continuellement les poids du filtre, le système peut s’adapter aux variations du bruit ambiant en quelques millisecondes.
- Annulation acoustique de l’écho (AEC) : En mode interphone full‑duplex, l’AEC empêche le son diffusé par le haut-parleur de revenir dans le microphone et de provoquer un sifflement. Le DSP estime le trajet de l’écho à l’aide d’un filtre adaptatif et soustrait l’estimation de l’écho du signal du microphone, garantissant la pureté de la communication bidirectionnelle.
Les données mesurées montrent que les postes d’appel antidéflagrants équipés d’algorithmes avancés de réduction de bruit DSP peuvent atteindre une précision de reconnaissance vocale supérieure à 97 % même sous un bruit de fond de 95 dB(A).
3. Égalisation des bandes de fréquence et protection des formants
Pour améliorer davantage la valeur STI, le système effectue un traitement d’égalisation paramétrique (PEQ) en sortie. La bande 1 kHz‑4 kHz étant la gamme fréquentielle essentielle à l’intelligibilité (contenant la plupart des informations consonantiques), le DSP applique un gain modéré (amplification de 3‑6 dB) dans cette bande, créant une « protection des formants ». Parallèlement, il applique un filtre passe‑haut (coupure des basses) pour les fréquences inférieures à 300 Hz, filtrant l’énergie qui ne contribue pas à la clarté et qui peut facilement exciter des ondes stationnaires basse fréquence dans l’espace. Ce traitement de « coupe des pics et remplissage des creux » rend le signal vocal plus pénétrant dans des environnements bruyants.
IV. Conception matérielle et structurelle des postes d’appel amplifiés antidéflagrants
La structure physique spécifique des équipements antidéflagrants influe directement sur leurs performances acoustiques. Lors de la conception et de la fabrication, un équilibre parfait doit être trouvé entre « sécurité intrinsèque/protection antidéflagrante » et « fidélité acoustique ».
1. Impact de la conception antidéflagrante et intrinsèquement sûre sur les caractéristiques acoustiques

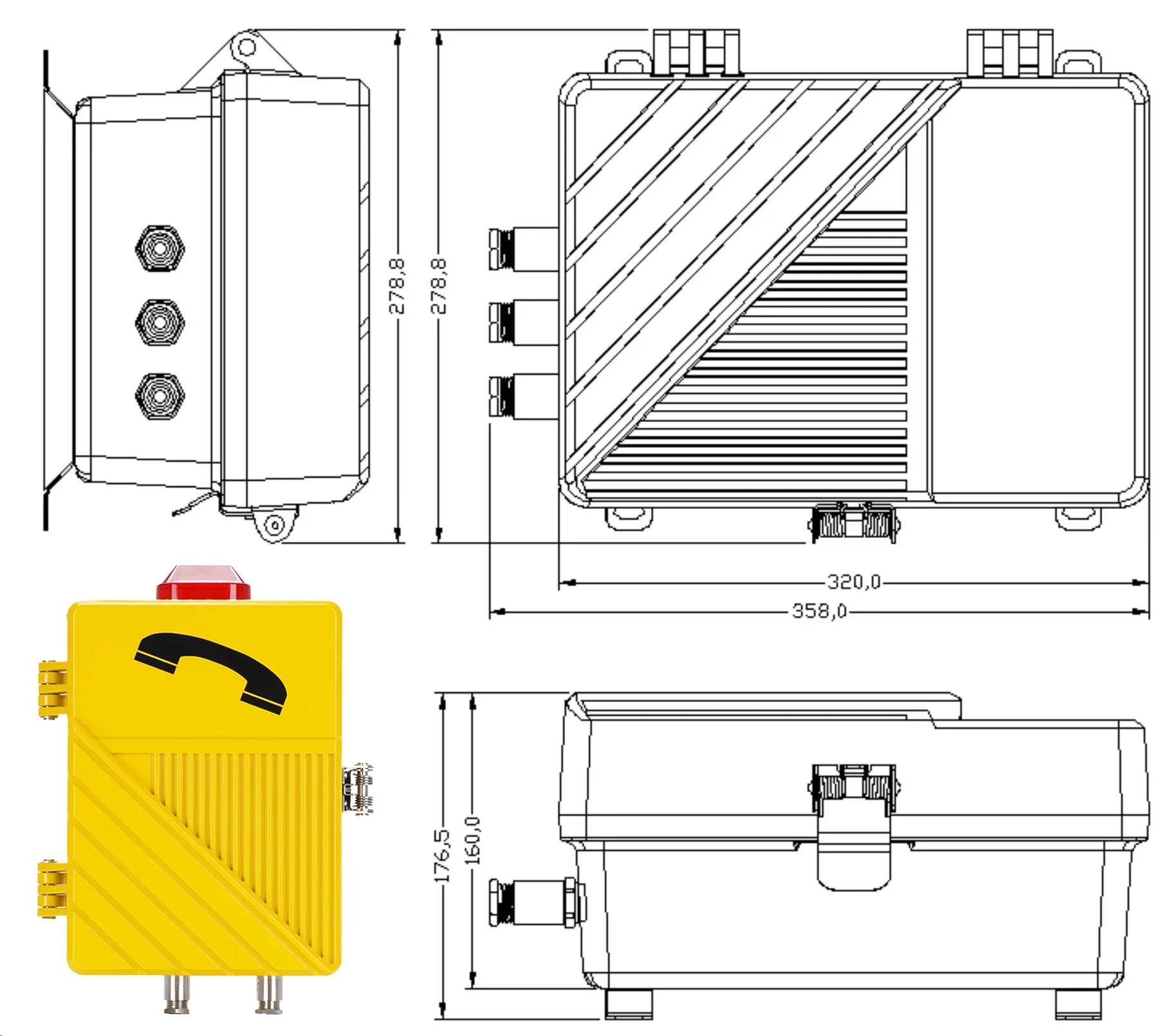

Les postes d’appel amplifiés antidéflagrants utilisent généralement une conception soit antidéflagrante (Ex d), soit intrinsèquement sûre (Ex i). Les boîtiers antidéflagrants sont souvent réalisés en alliage d’aluminium moulé sous pression épais ou en acier inoxydable 316L, les jeux entre les joints étant strictement contrôlés à ≤ 0,15 mm. Une cavité rigide et totalement étanche de ce type peut facilement créer des résonances acoustiques internes, entraînant un son étouffé ou une distorsion par ondes stationnaires.
>Pour résoudre ce problème, les postes d’appel antidéflagrants haut de gamme intègrent des matériaux amortissants acoustiques dans leur conception structurelle interne, optimisant le volume de la cavité arrière du haut-parleur pour éliminer les résonances nuisibles. Par ailleurs, le matériau de la membrane du haut-parleur antidéflagrante doit concilier résistance à la corrosion, résistance aux chocs et bonnes caractéristiques de réponse fréquentielle. Un alliage de titane ou des composites polymères spécialisés sont souvent utilisés.
2. Réseau de microphones et technologie de captation sonore insensible au bruit
Côté captation, un seul microphone omnidirectionnel capterait tout le bruit ambiant. Les postes d’appel antidéflagrants de qualité industrielle sont généralement équipés de microphones directifs à réduction de bruit (par ex. cardioïde ou supercardioïde), qui utilisent le principe de différence de pression acoustique pour annuler le bruit lointain arrivant des côtés et de l’arrière. Dans des scénarios extrêmes (par ex. zone cœur d’une plate-forme de forage), la technologie de réseau à deux microphones est employée. En calculant la différence de phase et le délai entre les signaux reçus par deux microphones, un faisceau spatial est formé, ne captant le son que depuis la direction de la bouche de l’opérateur, atteignant des taux de suppression du bruit ambiant supérieurs à 20 dB.V. Solutions de conception du champ sonore pour des scénarios industriels typiques
Différents scénarios industriels présentent des caractéristiques acoustiques et environnementales très différentes ; la conception du système amplifié antidéflagrante doit être adaptée aux conditions locales.
1. Unités de procédé pétrochimiques (bruit élevé, structures complexes)
Caractéristiques du scénario : Présence de nombreuses tours, canalisations, disposition dense des équipements, multiples sources de bruit atteignant 100‑120 dB, ainsi que des gaz corrosifs (par ex. hydrogène sulfuré).
Solution de conception : Sélectionner des équipements avec indice de protection jusqu’à IP66/IP67 et indice antidéflagrante Ex d IIB/IIC T6. Utiliser un réseau réparti de haut-parleurs à corne. Hauteur d’installation recommandée pour les haut-parleurs : 3‑4 mètres, inclinés vers le bas à 15‑30 degrés pour éviter les réflexions directes sur les réservoirs métalliques de grande taille. Le système doit être profondément intégré au système de commande distribué (DCS) et au système d’alarme incendie (FAS) pour atteindre une préemption et une insertion forcée de la diffusion d’urgence à l’échelle de la milliseconde.
2. Galeries de mines de charbon souterraines (longue distance, forte poussière)
Caractéristiques du scénario : Espaces longs et étroits, forte concentration de poussières, risque d’explosions de gaz, distances de communication pouvant atteindre plusieurs kilomètres.
Solution de conception : Doivent utiliser des équipements certifiés miniers (MA) intrinsèquement sûrs (Ex ib I C T6). Du fait de la forme tubulaire de la galerie, les ondes sonores s’atténuent lentement dans le sens axial mais sont sujettes à de multiples échos. Déployer un poste d’appel amplifié intrinsèquement sûr tous les 50‑100 mètres le long de la galerie. Utiliser un réseau annulaire à fibre optique ou un réseau privé 5G pour la transmission des signaux audio afin de garantir l’absence de délai ou d’affaiblissement sur de longues distances. Les postes d’appel doivent disposer d’une fonction de décrochage automatique après trois sonneries, adaptée aux zones sans surveillance le long des convoyeurs à bande.
3. Galeries techniques et galeries routières (environnements à forte réverbération)
Caractéristiques du scénario : Fermés, longs et étroits ; les surfaces en béton entraînent des temps de réverbération extrêmement longs (jusqu’à 3‑5 secondes) ; le bruit des véhicules ou des ventilateurs est important.
Solution de conception : Lutter contre la forte réverbération est le défi majeur. L’utilisation d’une sonorisation centralisée à haute puissance est strictement interdite. Une disposition répartie « basse puissance, haute densité » de haut-parleurs colonnes ou à corne doit être adoptée. Utiliser des processeurs DSP pour appliquer un alignement précis des retards sur chaque haut-parleur, garantissant que les signaux des haut-parleurs adjacents arrivant en un même point d’écoute sont cohérents en phase, évitant ainsi l’effet de peigne qui provoque un flou de la parole. Parallèlement, atténuer significativement la sortie basse fréquence sous 300 Hz.VI. Mise en œuvre construction et normes de mise en service du système
Quelle que soit la perfection de la conception, sans mise en œuvre et mise en service normalisées, l’intelligibilité vocale attendue ne peut être atteinte. La construction des systèmes amplifiés antidéflagrants doit respecter strictement le « Code de mise en œuvre des ouvrages de systèmes de sonorisation » (GB 50949-2013) et le « Code de conception des installations électriques en atmosphères explosives » (GB 50058-2014).
1. Pose des câbles et étanchéité antidéflagrante
Dans les zones dangereuses explosives, les lignes de signal audio et les câbles d’alimentation doivent être posés dans des conduits en acier galvanisé ou des conduits flexibles antidéflagrants. Lorsque les câbles pénètrent dans un poste d’appel antidéflagrante, des passages de câbles antidéflagrants adaptés (serre-câbles) doivent être utilisés. L’écart entre le diamètre intérieur du joint d’étanchéité et le diamètre extérieur du câble doit être ≤ 1 mm, et le taux de compression contrôlé à environ 1/3 pour garantir l’intégrité du boîtier antidéflagrante. Les épissures intermédiaires de câbles sont strictement interdites dans les zones dangereuses ; toutes les connexions doivent être réalisées à l’intérieur de boîtes de jonction antidéflagrantes agréées.
2. Mesures acoustiques sur site et intégration & mise en service du système
Après l’installation du matériel, une mise en service acoustique systématique est obligatoire. Les ingénieurs doivent se rendre sur site équipés de sonomètres professionnels et d’analyseurs audio (par ex. NTi XL2) :
- Mesure du bruit de fond : Mesurer le spectre de bruit en bande d’octave dans chaque zone dans des conditions de fonctionnement normal des équipements.
- Étalonnage du niveau de pression acoustique : Diffuser des signaux de test en bruit rose, ajuster le gain de l’amplificateur de chaque poste d’appel pour garantir que le niveau SPL rayonné est supérieur d’au moins 15 dB au bruit de fond, et que la distribution du SPL sur l’ensemble du site est uniforme (erreur ≤ ±3 dB).
- Mesure STI/STIPA : Effectuer des mesures STIPA en grille dans les zones principales d’activité du personnel. Si la valeur STI en un point de mesure est inférieure à 0,5, des optimisations ciblées doivent être réalisées, telles que l’ajustement des angles des haut-parleurs, la modification des paramètres d’égalisation DSP ou l’ajout de matériaux absorbants, jusqu’à ce que tous les points soient conformes à la norme.
Conseil ingénierie : Une mise à la terre correcte du système amplifié antidéflagrante est essentielle. Le système doit utiliser une méthode de mise à la terre commune avec une résistance de terre ≤ 1 Ω. Le boîtier métallique des équipements antidéflagrants doit être relié de manière fiable au bus de terre par des câbles de terre dédiés. Cela empêche l’accumulation d’électricité statique et les étincelles dues à la foudre, ce qui n’est pas seulement une exigence de sécurité antidéflagrante, mais aide également à protéger contre les interférences électromagnétiques, améliorant la pureté du signal audio.
VII. Conclusion
La conception du champ sonore et l’optimisation de la clarté vocale pour les postes d’appel amplifiés antidéflagrants constituent un projet d’ingénierie complet couvrant la science de la sécurité antidéflagrante, l’acoustique architecturale et le traitement numérique du signal. Dans le contexte de l’Industrie 4.0 et de la fabrication intelligente, les dispositifs de communication ne sont plus du matériel isolé, mais des hubs de sécurité intelligents intégrant des protocoles SIP, la réduction de bruit par intelligence artificielle et la liaison multi-systèmes (par ex. avec les alarmes incendie et les systèmes de surveillance des gaz).
