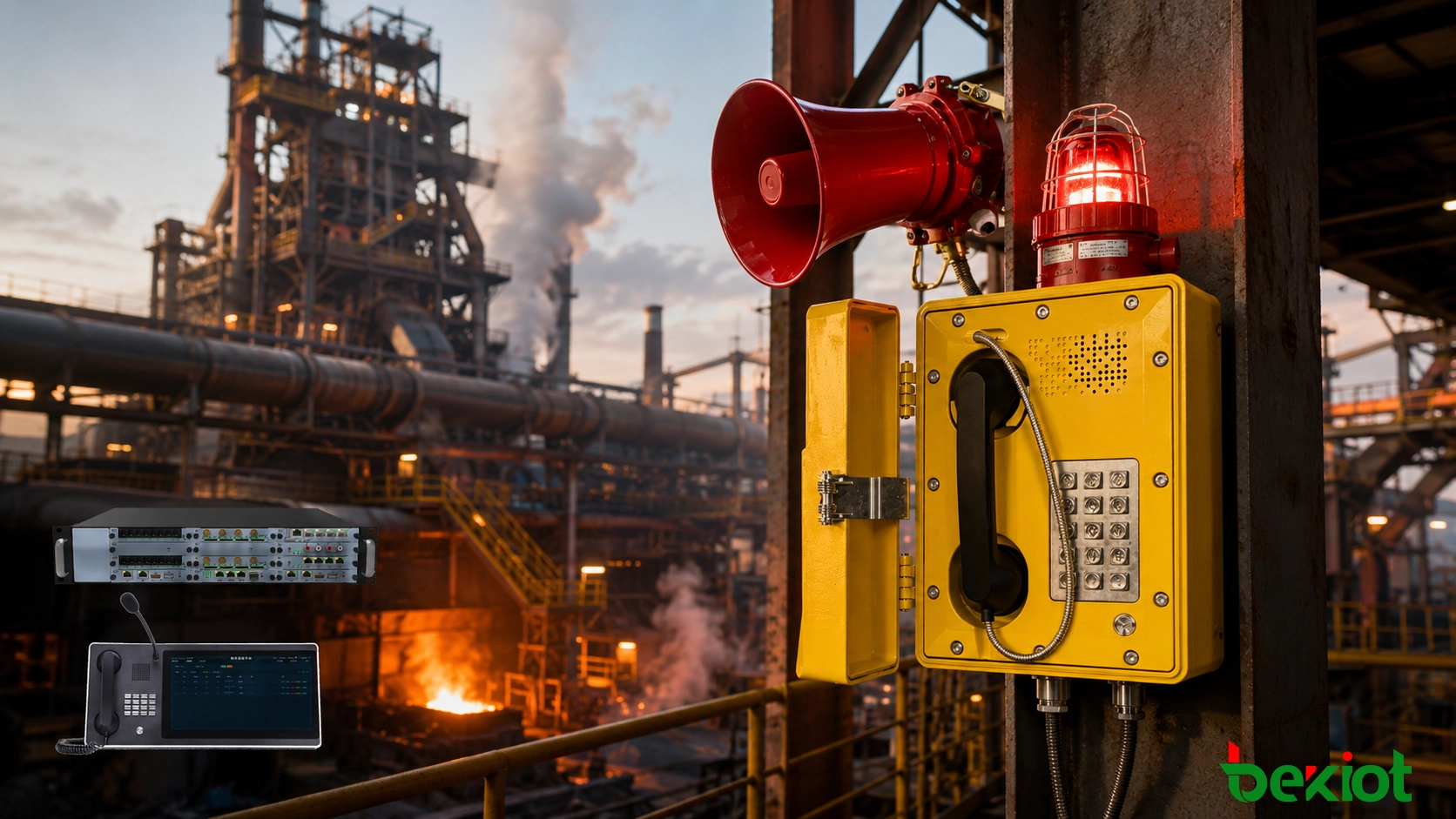

Les aciéries intégrées couvrent de vastes zones : cokerie, haut-fourneau, aciérie, récupération de gaz, injection de charbon pulvérisé, services généraux et réseaux de canalisations. Les conditions de communication varient fortement : températures élevées, poussière, bruit intense, ou présence de gaz combustibles (cokerie, haut-fourneau, convertisseur, gaz naturel).

Le choix d’un téléphone ne se limite donc pas à sa capacité d’appel. L’emplacement, la zone dangereuse, le câblage et les services à contacter en cas d’incident déterminent le terminal et l’architecture.

Les téléphones antidéflagrants sont installés sur des points fixes en zones classées. Dans les zones ordinaires, on choisit des téléphones industriels, IP ou autres selon l’environnement ; l’antidéflagrance généralisée n’est pas nécessaire.

Cokeries et traitement du gaz de cokerie

La cokerie est un cas typique d’utilisation d’équipements antidéflagrants. La production de coke, l’épuration et le transport du gaz mettent en jeu du gaz de cokerie et des produits chimiques. Ces zones sont denses en canalisations, vannes et équipements, nécessitant une surveillance continue.

Selon le classement de la zone, on installe des téléphones antidéflagrants près des postes de conduite, des unités d’épuration, des batteries de vannes, des stations de pompage, des soufflantes, etc.

Leur objectif principal est d’assurer une liaison fiable entre le terrain et la salle de contrôle. En cas d’anomalie (pression, bruit, position de vanne), l’opérateur appelle directement depuis le poste fixe le plus proche, sans retourner au local.

Intégrés à un système de dispatching centralisé, chaque terminal est identifié par sa localisation (ex. « Zone cokerie 03 »), ce qui permet à l’opérateur de connaître immédiatement la provenance de l’appel.

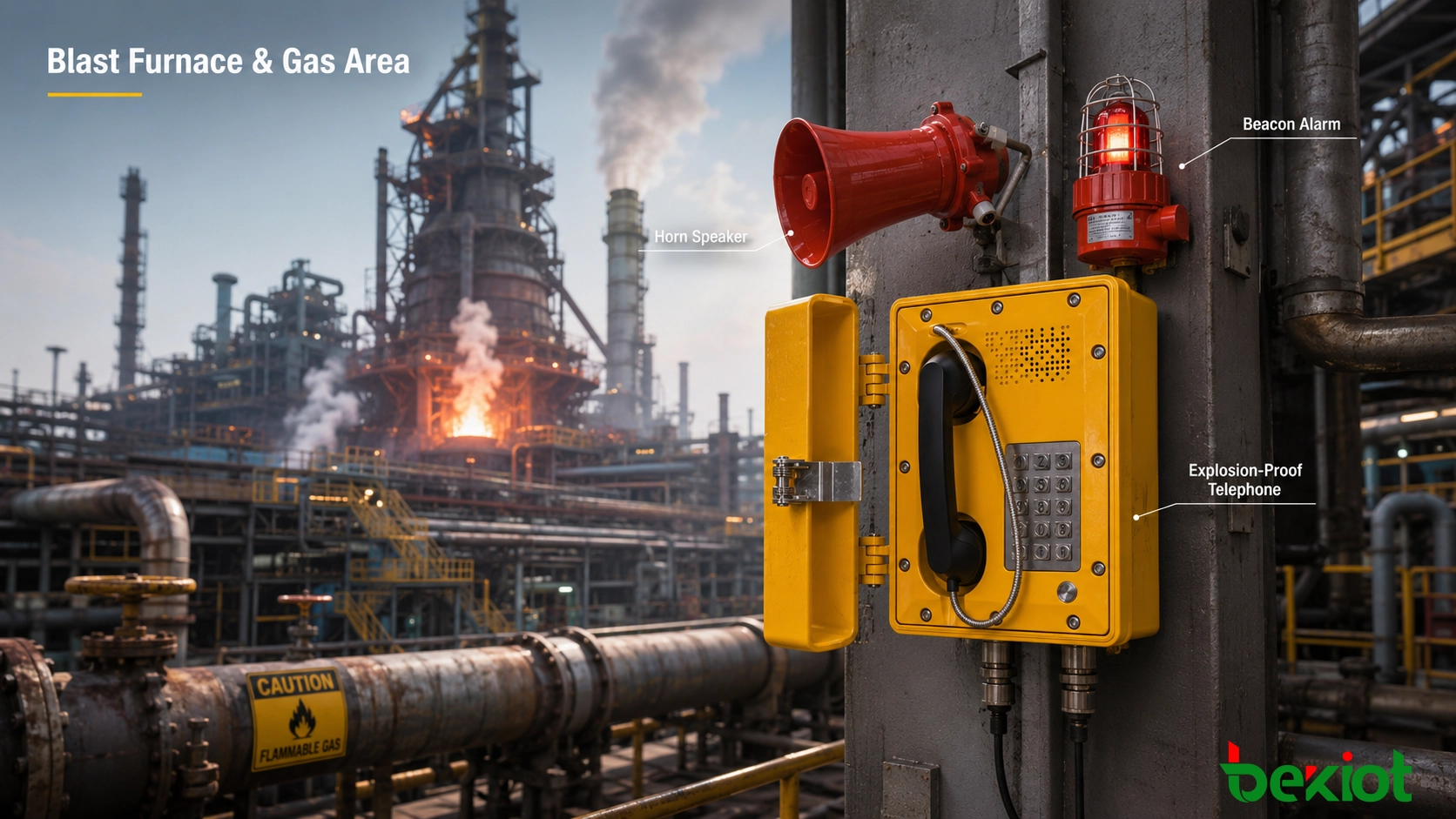

Hauts-fourneaux et gaz de convertisseur

Les zones de haut-fourneau comportent de gros équipements, plates-formes, canalisations et installations auxiliaires. Le système de gaz comprend vannes, dépoussiéreurs et conduites. Des points fixes sont donc nécessaires près des équipements, des parcours d’inspection et des postes clés du gaz.

Le bruit industriel est un facteur important : les soufflantes, dépoussiéreurs et convoyeurs peuvent masquer la sonnerie d’un téléphone standard.

On peut alors adjoindre aux téléphones antidéflagrants des haut-parleurs ou des signaux lumineux/sonores. Lors d’un appel, le personnel est alerté par une sonnerie renforcée ou un flash.

L’utilisation de haut-parleurs ou alarmes visuelles est décidée en fonction du bruit réel, de la distance et des procédures, et non de façon uniforme.

En aciérie convertisseur, les besoins se concentrent sur la récupération du gaz, le dépoussiérage et les services associés. Les terminaux sont reliés à la salle de contrôle ou au dispatching général, permettant la communication entre aciérie, services, sécurité et maintenance.

Préparation du charbon pulvérisé et injection (PCI)

Les systèmes PCI requièrent une approche différente de celle des environnements gazeux. Le concassage, le broyage, le stockage et le transport du charbon génèrent des poussières combustibles. Avant de choisir un terminal, il faut déterminer la nature du danger et la zone, puis vérifier la certification du téléphone.

Les emplacements typiques sont près des broyeurs, silos, convoyeurs, postes d’injection et points de contrôle.

Attention : un « téléphone antidéflagrant » n’est pas automatiquement adapté à toute atmosphère explosive. Gaz et poussières exigent des concepts de protection, marquages et certifications différents. L’achat doit se baser sur les certificats réels, pas sur le seul nom.

En outre, il faut tenir compte de l’accumulation de poussière, de l’étanchéité des boîtiers, du nettoyage et de la fiabilité à long terme des entrées de câbles.

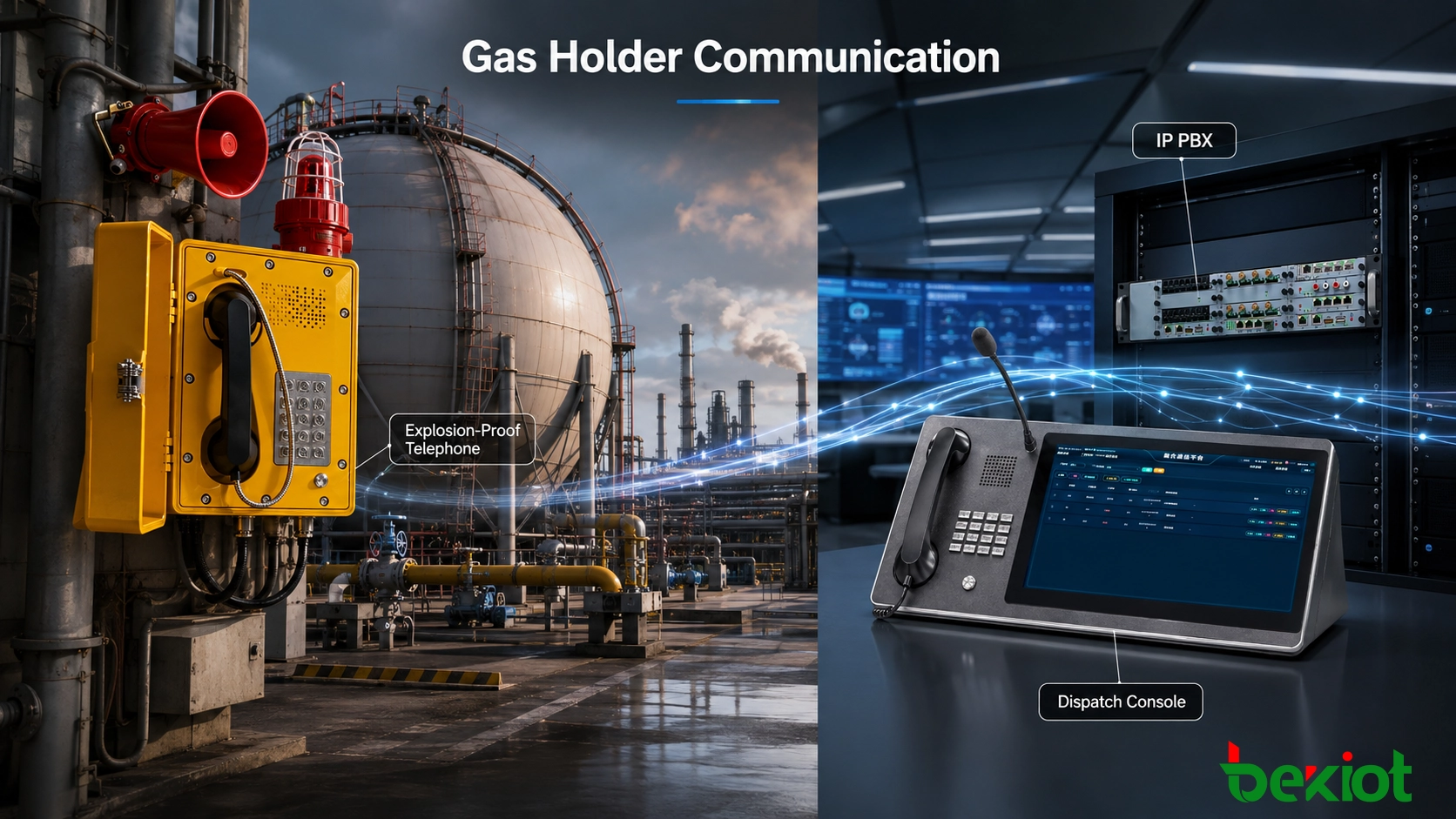

Gazomètres, stations de relèvement et services généraux

Les grandes aciéries disposent de systèmes dédiés pour la récupération, le stockage, le mélange, la pressurisation et la distribution des gaz (haut-fourneau, cokerie, convertisseur, gaz naturel, etc.).

Gazomètres, stations de relèvement, postes de mélange, régulateurs de pression et batteries de vannes sont souvent éloignés des salles de contrôle principales. Les manœuvres et inspections nécessitent une communication fréquente avec le centre énergétique.

Des téléphones antidéflagrants sur ces sites permettent au personnel de contacter directement la salle de contrôle énergétique, le dispatching production, la sécurité ou la maintenance.

Par exemple, lors d’une permutation de conduite, opérateurs et dispatcheur doivent confirmer les positions de vannes et l’état des équipements. Un téléphone fixe offre un point de communication constant, indépendant des déplacements.

Des besoins similaires existent le long des conduites, dans les locaux de vannes distants, les stations de pompage et les réseaux. Dans un grand complexe, la fiabilité de ces communications peut être plus critique que celle des téléphones de bureau.

Raccordement des téléphones antidéflagrants au dispatching

Les infrastructures diffèrent entre usines neuves et modernisations ; il n’y a pas de méthode unique. L’architecture est choisie selon que le site dispose d’un réseau IP, d’un câblage analogique existant, ou des deux.

Connexion SIP via réseau IP

Si un Ethernet industriel existe, les téléphones SIP se connectent directement aux commutateurs et s’enregistrent sur une IP-PBX ou une plateforme SIP.

Chemin typique : Téléphone antidéflagrant → Commutateur Ethernet industriel → Réseau IP usine → IP-PBX / Serveur SIP → Console dispatching.

Cette architecture facilite l’attribution de numéros uniques et l’organisation par zone. Les fonctions avancées (priorité, libération forcée, enregistrement, appel de groupe, diffusion) dépendent de la plateforme choisie – le SIP seul ne les garantit pas.

Maintien des téléphones analogiques existants

De nombreuses usines disposent d’un câblage analogique étendu. Si l’état est bon, une modernisation ne nécessite pas un remplacement complet.

Architecture de migration courante : Téléphone analogique antidéflagrant → Câble existant → Passerelle FXS → Réseau IP → IP-PBX / Dispatching.

Le téléphone analogique reste en service, tandis qu’une passerelle en salle technique convertit l’interface en SIP. Le cœur est ainsi modernisé, et les terminaux de terrain sont remplacés progressivement.

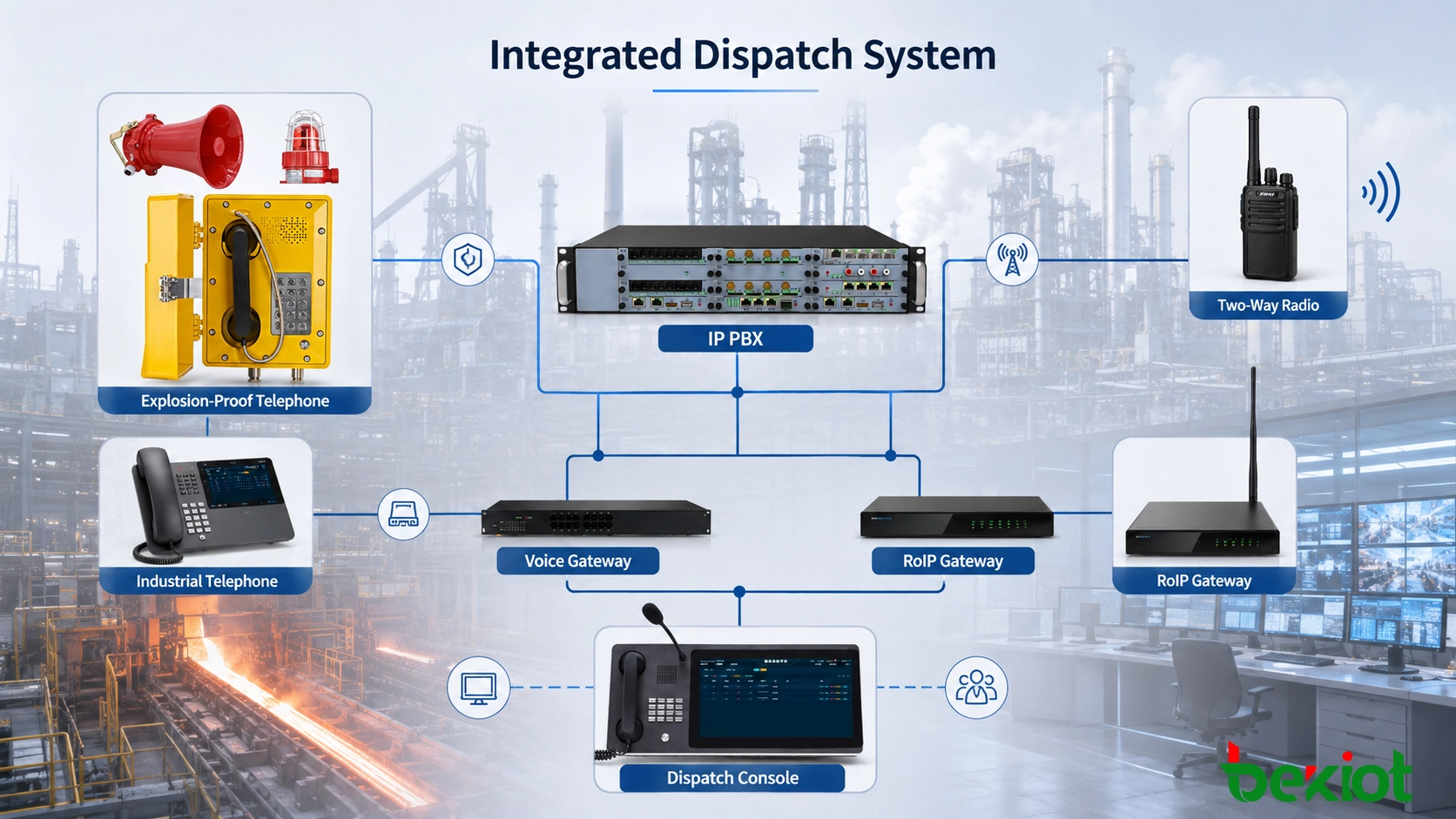

Intégration téléphonie, sonorisation et radio

Les systèmes de communication incluent souvent, outre les postes fixes, des sonorisations, des radios portables, des alarmes lumineuses et sonores, et des réseaux d’atelier.

S’ils restent isolés, le dispatcheur doit passer sans cesse de l’un à l’autre en cas d’urgence.

Avec des interfaces adaptées, on peut intégrer téléphones antidéflagrants, téléphones industriels, sonorisation SIP et ressources radio sur une plateforme unifiée, pour que tous ces moyens servent le même processus de production et d’intervention.

Par exemple, après un signalement d’anomalie gaz depuis un téléphone antidéflagrant, le dispatcheur peut contacter la sécurité et la maintenance, puis, si nécessaire, diffuser l’alerte via sonorisation ou radio.

L’objectif n’est pas seulement d’afficher tous les systèmes sur un seul écran, mais de réduire les ruptures entre canaux, afin que les appels terrain, les notifications et les actions de dispatching suivent le déroulement réel de l’incident.

Points à vérifier avant de choisir des téléphones antidéflagrants

Pour un projet métallurgique, des indications vagues (« en cokerie », « près du haut-fourneau ») ne suffisent pas. Même dans un même atelier, les zones et conditions varient.

Avant de valider l’équipement, contrôler :

• Emplacement : atelier, plateforme, bâtiment, secteur précis.
• Classement de zone applicable au point d’installation.
• Nature du danger : gaz, vapeur ou poussière combustible.
• Paramètres de protection : concept, niveau de protection, groupe gaz, classe de température, domaine de certification.
• Conditions ambiantes : températures, poussière, pluie, corrosion, vibrations.
• Niveau de bruit : nécessité d’un haut-parleur, d’une sonnerie amplifiée ou d’une alarme visuelle/sonore.
• Interface : réseau SIP ou lignes analogiques existantes.
• Système central : IP-PBX, console, enregistrement, sonorisation, radio.

L’emplacement physique doit être revu avant le chantier : un téléphone trop éloigné ou masqué serait inutilisable en urgence, même s’il répond aux spécifications.

L’essentiel en communication antidéflagrante n’est pas de multiplier les appareils, mais d’implanter des terminaux fiables aux points réellement critiques (cokerie, récupération gaz, énergie, PCI) et de les raccorder solidement aux salles de contrôle et au dispatching.

Pour les usines dotées d’infrastructure analogique, des passerelles permettent une migration progressive vers l’IP. Les projets neufs peuvent être conçus d’emblée avec téléphones SIP, IP-PBX et dispatching centralisé. Les paramètres finaux de protection, interfaces et fonctions sont toujours définis selon la documentation des zones, le cahier des charges et les conditions réseau réelles.

Becke Telecom fournit des téléphones antidéflagrants, industriels, des passerelles, des IP-PBX et des solutions de commandement/dispatching pour la métallurgie. Les architectures sont adaptées aux installations neuves, aux modernisations et à l’intégration multi-systèmes.
