L’installation d’un téléphone antidéflagrant répond au besoin de disposer d’un terminal sur le terrain, mais elle ne suffit pas à constituer un système de communication complet. La fiabilité de l’ensemble dépend également de la manière dont le téléphone communique avec la salle de contrôle, du routage des appels, de l’identification du point d’appel et de la procédure permettant de transmettre un incident confirmé vers un système de diffusion ou d’alerte d’urgence.

Les téléphones antidéflagrants peuvent être raccordés par enregistrement SIP direct, par l’intermédiaire d’une passerelle vocale FXS ou au moyen d’une architecture hybride associant des lignes analogiques existantes à de nouveaux terminaux IP. Le choix dépend du câblage disponible sur le terrain, de la couverture réseau, des procédures d’exploitation et des services devant rester accessibles en cas de défaillance.

Définir la limite entre les zones à risque et les zones sûres

La conception du système doit commencer par la définition des limites de la zone à risque d’explosion. Les téléphones de terrain peuvent être installés à proximité des unités de procédé, des zones de chargement, des parcs de stockage, des stations de pompage et d’autres emplacements identifiés par l’évaluation des risques du site. Les serveurs IP PBX, les passerelles vocales, les systèmes d’enregistrement, les consoles de dispatching et les commutateurs réseau centraux sont généralement placés dans une salle de contrôle, un local technique ou une autre zone sûre appropriée.

L’installation des équipements centraux en dehors de la zone classée simplifie la maintenance et réduit le nombre d’équipements actifs exposés aux conditions dangereuses. Cependant, chaque commutateur, bloc d’alimentation, boîte de jonction, convertisseur de média ou entrée de câble installé dans une zone classée doit faire l’objet de sa propre évaluation de conformité. Un équipement ne bénéficie pas automatiquement du niveau de protection du téléphone au seul motif qu’il appartient au même système de communication.

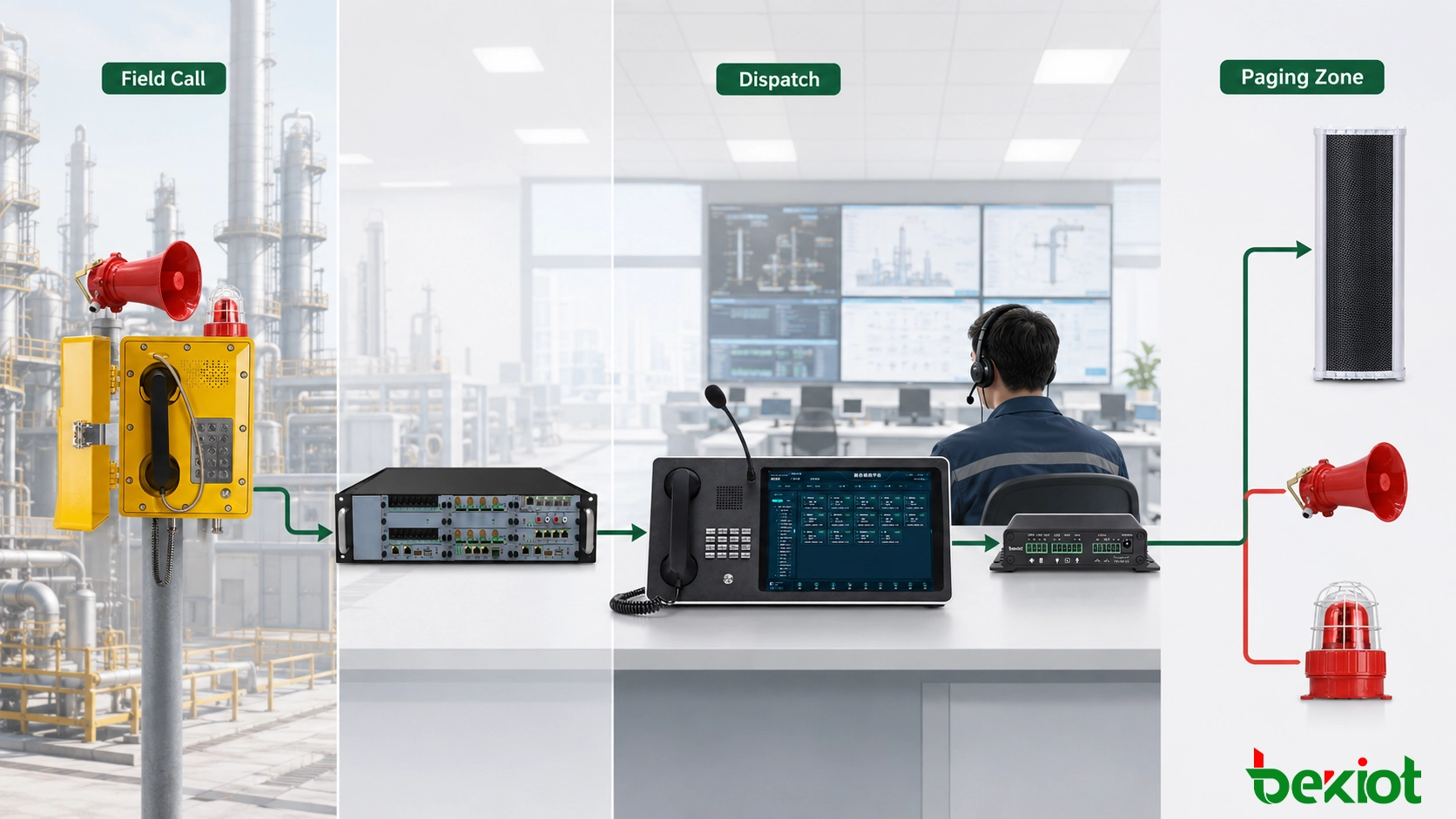

Un chemin de communication type est le suivant :

Téléphone antidéflagrant → réseau industriel ou ligne téléphonique de terrain → commutateur ou passerelle vocale → plateforme de communications unifiées → console de dispatching, téléphone du poste de garde et système de diffusion

Les liaisons entre bâtiments nécessitent une attention particulière. Les longues lignes en cuivre peuvent être exposées à la foudre, aux perturbations électromagnétiques et aux différences de potentiel de terre. Lorsque cela est possible, la fibre optique peut être utilisée pour le réseau fédérateur du site, tandis que les câbles Ethernet en cuivre ou les lignes téléphoniques sont limités à la connexion finale vers le terminal de terrain. Le cheminement des câbles, la mise à la terre, la protection contre les surtensions et la protection mécanique doivent rester conformes à la conception électrique du site.

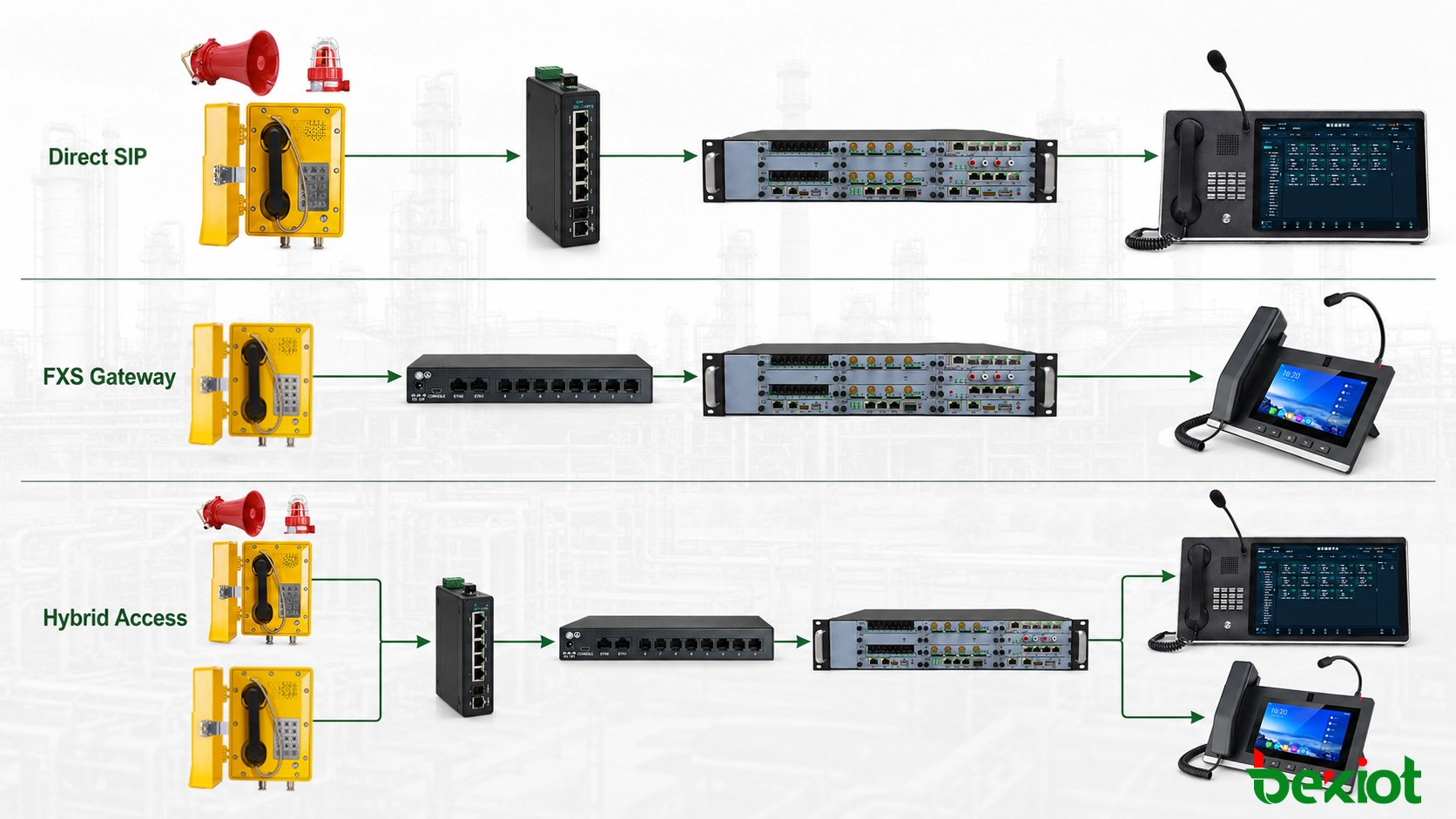

Choisir l’architecture de raccordement appropriée

Enregistrement SIP direct

Dans une nouvelle installation disposant d’une couverture Ethernet industrielle, un téléphone SIP antidéflagrant peut être connecté à un commutateur industriel et enregistré directement auprès d’un IP PBX, d’un serveur SIP ou d’une plateforme de communications unifiées. La plateforme attribue un numéro interne au terminal et applique les autorisations, les destinations d’appel, les règles d’enregistrement et les politiques de basculement nécessaires.

Téléphone SIP antidéflagrant → commutateur industriel → plateforme de communications unifiées → console de dispatching ou téléphone du poste de garde

L’enregistrement direct réduit le nombre d’étapes de conversion de protocole et permet de gérer de manière centralisée l’état des terminaux, leurs adresses réseau et les journaux d’appels. Il est généralement possible d’ajouter des téléphones supplémentaires par simple configuration du réseau et des comptes, sans installer une paire analogique dédiée entre chaque emplacement de terrain et le local technique.

Un terminal SIP tel que l’EX-BH621 peut être utilisé comme poste de terrain dans cette architecture. Son adéquation à la zone d’installation, au mode d’alimentation et à l’interface réseau doit néanmoins être vérifiée en fonction des conditions du projet et de la documentation technique en vigueur.

Si le terminal est alimenté par le réseau, le budget de puissance du commutateur, la longueur du câble et le dispositif d’alimentation de secours doivent être consignés dans le dossier de conception. Lorsqu’une alimentation séparée est utilisée, les parcours d’alimentation et de données doivent être documentés indépendamment afin de pouvoir diagnostiquer un terminal hors ligne sans intervenir sur des équipements sans rapport avec la panne.

Raccordement analogique par passerelle FXS

De nombreux sites existants utilisent encore des téléphones antidéflagrants analogiques et des câbles téléphoniques de terrain. Si les téléphones et les lignes sont en bon état, ils peuvent être raccordés aux ports FXS d’une passerelle vocale. La passerelle présente ensuite les lignes analogiques à l’IP PBX ou à la plateforme de communication sous forme de postes SIP.

Téléphone antidéflagrant analogique → câble téléphonique de terrain → passerelle vocale FXS → plateforme de communications unifiées

La conversion par passerelle convient aux projets de modernisation qui doivent conserver des équipements de terrain existants et limiter l’ampleur d’un remplacement immédiat. La passerelle convertit l’interface, mais elle ne peut pas corriger un défaut d’isolement, une infiltration d’humidité, des bornes corrodées ou des perturbations électriques sur la ligne. L’état du câble, la longueur de boucle et la qualité des raccordements doivent donc être contrôlés avant l’intégration.

Chaque port FXS doit être affecté à un terminal de terrain et à un emplacement fixes. Si un port ou une ligne est déplacé, le plan des ports de la passerelle, le registre des numéros internes, l’intitulé affiché sur la console et les plans de récolement doivent être mis à jour simultanément. Dans le cas contraire, l’emplacement affiché sur la console de dispatching peut ne plus correspondre au point d’appel réel.

Déploiement hybride

Les grands sites industriels sont souvent modernisés zone par zone. Les unités de procédé existantes peuvent conserver leurs téléphones analogiques, tandis que les nouveaux bâtiments et les extensions de production utilisent des terminaux SIP. Les deux types de terminaux peuvent fonctionner sur une même plateforme de communication lorsque les lignes analogiques sont raccordées par des passerelles FXS et que les terminaux IP sont enregistrés directement.

Une architecture hybride doit indiquer clairement les points de conversion des interfaces. Les schémas doivent préciser les zones utilisant un accès SIP direct, celles qui conservent des lignes analogiques, les emplacements des passerelles et les services locaux devant rester disponibles en cas d’indisponibilité de la plateforme centrale ou du réseau étendu.

Organiser la numérotation et le routage selon les emplacements

Après le raccordement d’un téléphone, la plateforme doit associer son numéro interne à un emplacement physique précis. L’affichage d’un simple numéro tel que « 8001 » apporte peu d’informations à l’opérateur. L’interface de dispatching doit également présenter un nom d’emplacement opérationnel, par exemple « Parc de stockage Est », « Zone de chargement 2 » ou « Local des pompes auxiliaires ».

Les systèmes couvrant plusieurs bâtiments ou plusieurs sites peuvent adopter un plan de numérotation combinant un préfixe de site, un code de zone et un numéro de terminal. Des plages distinctes peuvent être attribuées au parc de stockage, à la zone de chargement, aux unités de production et aux bâtiments techniques. Cette organisation aide les opérateurs à identifier l’origine d’un appel et permet aux équipes de maintenance de retrouver le port du commutateur, le canal de la passerelle et la ligne de terrain correspondants.

Le routage des appels doit suivre l’organisation des permanences plutôt que de diriger tous les téléphones de terrain vers une même destination. Les règles courantes comprennent :

• Acheminer en priorité les appels de terrain vers le poste de dispatching responsable de la zone concernée ;
• Transférer les appels sans réponse vers un groupe d’astreinte ou un opérateur de secours ;
• Faire sonner simultanément plusieurs postes de dispatching ;
• Attribuer des destinations ou des niveaux de priorité spécifiques aux points d’appel d’urgence ;
• Enregistrer certains appels avec le numéro de l’appelant, l’heure et le poste ayant répondu.

Les situations de ligne occupée, d’absence de réponse et de terminal hors ligne doivent également faire l’objet de règles précises. Le routage séquentiel, la sonnerie simultanée et les numéros de secours produisent des résultats opérationnels différents. La méthode retenue doit refléter la répartition réelle des responsabilités sur le site plutôt que le comportement par défaut de la plateforme téléphonique.

Dans une installation multisite, la conception doit également préciser le comportement du système en cas de panne du réseau étendu. Si les téléphones locaux doivent continuer à appeler un poste de garde proche lorsque la plateforme centrale est inaccessible, ce chemin local doit être intégré à l’architecture et vérifié lors des essais de réception.

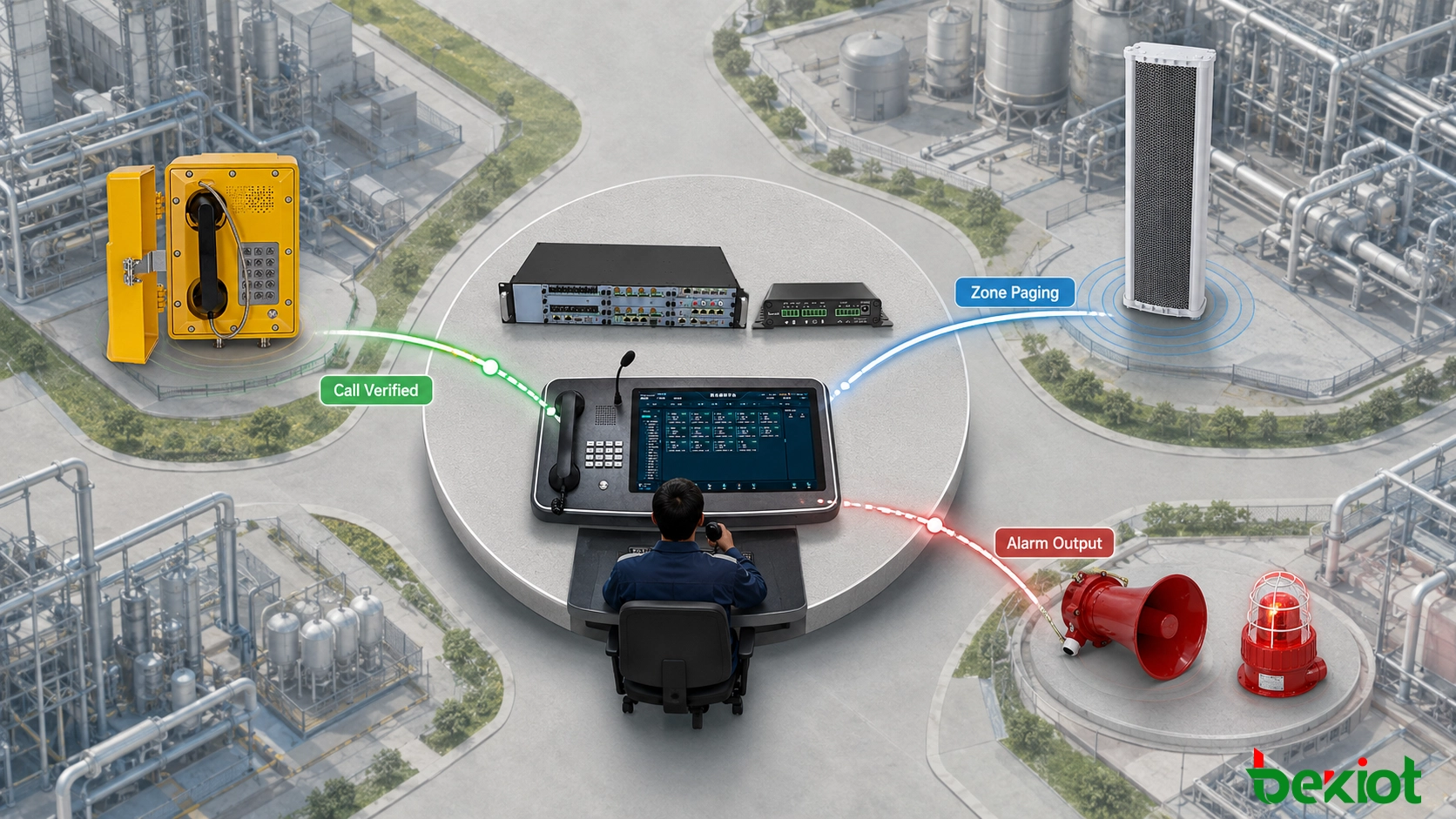

Relier les appels de terrain au dispatching et à la diffusion

La téléphonie et les systèmes de diffusion remplissent des fonctions différentes. Un téléphone assure une communication bidirectionnelle entre un utilisateur sur le terrain et un opérateur. Un système de diffusion transmet des annonces en direct ou préenregistrées vers une ou plusieurs zones. Une plateforme de communications unifiées peut relier ces deux processus sans les traiter comme un service unique.

Diffusion après confirmation par l’opérateur

Un utilisateur sur le terrain appelle la salle de contrôle et signale le lieu de l’événement ainsi que la situation observée. L’opérateur vérifie ces informations à l’aide de l’identité de l’appelant et de l’emplacement affiché, puis sélectionne la zone de diffusion nécessaire depuis la console de dispatching.

La confirmation par l’opérateur convient aux incidents de production qui doivent être vérifiés avant une diffusion plus large. Selon la zone réellement concernée, l’opérateur peut sélectionner une zone, plusieurs zones voisines ou un groupe couvrant l’ensemble du site.

Diffusion par numéros internes dédiés

La plateforme peut attribuer un numéro de diffusion à chaque bâtiment, zone de production ou groupe d’appel général. Un opérateur autorisé compose le numéro correspondant, puis le signal audio est transmis par une passerelle de diffusion, un haut-parleur SIP ou le système de sonorisation existant.

Les destinations de diffusion doivent disposer de règles précises concernant les autorisations, le signal de préannonce, la gestion de l’occupation et la libération de la session. Les groupes couvrant l’ensemble du site ne doivent pas être accessibles depuis tous les postes ordinaires. Lorsqu’une zone est déjà utilisée, la plateforme doit déterminer si la deuxième demande est rejetée, placée en attente ou autorisée à interrompre l’annonce en cours selon son niveau de priorité.

Messages déclenchés par une alarme et alertes visuelles

Les contrôleurs d’alarme et les systèmes tiers peuvent transmettre des événements à la plateforme de communication au moyen d’une interface compatible. La plateforme peut alors sélectionner une destination prédéfinie et déclencher la lecture d’un message enregistré ou l’activation d’un dispositif d’alerte visuelle ou sonore.

Appel de terrain ou événement d’alarme → contrôle de la source et des autorisations → confirmation par l’opérateur ou application d’une règle de la plateforme → sélection de la zone → diffusion audio en direct ou préenregistrée → libération et rétablissement de l’état opérationnel

Les actions automatisées doivent préciser la source du déclenchement, l’interface, l’emplacement de stockage du message, les zones de destination, le niveau de priorité et la condition de réinitialisation. Une priorité élevée définie sur la plateforme téléphonique ne neutralise pas automatiquement une autre source au niveau de l’amplificateur de sonorisation. La passerelle de diffusion, le contrôleur de sonorisation et l’amplificateur doivent prendre en charge le comportement de priorité ou de coupure prévu sur l’ensemble du trajet audio.

Si la diffusion doit assurer une fonction d’alarme incendie ou une autre fonction de sécurité des personnes, l’ensemble du système doit être évalué conformément aux exigences réglementaires et aux spécifications du projet. L’intégration de la téléphonie et de la diffusion ne transforme pas automatiquement un système de communication général en système de sonorisation de sécurité conforme.

Planifier conjointement la qualité vocale et la continuité de service

L’enregistrement correct d’un terminal SIP ne garantit pas le bon fonctionnement du chemin audio. SIP gère généralement l’enregistrement, l’établissement et la libération de l’appel, tandis que RTP transporte le flux vocal. Un téléphone peut donc apparaître en ligne tout en présentant une absence de son, un son unidirectionnel ou des coupures intermittentes.

Les équipements vocaux peuvent être placés dans un VLAN dédié lorsque cela est nécessaire. Les règles de contrôle d’accès et de qualité de service doivent être appliquées sur l’ensemble du chemin de communication réel. Les essais doivent être réalisés sous une charge réseau représentative de l’exploitation, et pas uniquement sur un réseau inutilisé. Les appels passant par des liaisons montantes partagées ou un réseau étendu nécessitent une attention particulière concernant la latence de bout en bout, la gigue, la perte de paquets et la stabilité du routage.

La planification des codecs doit rester cohérente entre les téléphones, les passerelles, les serveurs IP PBX, les consoles de dispatching et les systèmes d’enregistrement. Un transcodage inutile consomme des ressources de la plateforme et peut ajouter de la latence. Lorsque des terminaux analogiques et SIP utilisent le même chemin d’appel, les paramètres des médias doivent être contrôlés sur la passerelle ainsi que sur la plateforme centrale.

La planification de la disponibilité doit couvrir l’ensemble de la chaîne de communication :

• Déterminer si les téléphones de terrain et les commutateurs industriels nécessitent une alimentation de secours ;
• Vérifier si la défaillance d’un seul commutateur peut déconnecter toute une zone de production ;
• Définir la manière dont les pannes des passerelles et des terminaux sont signalées aux opérateurs ;
• Déterminer si la plateforme de communication nécessite une redondance ou un enregistrement de secours ;
• Vérifier si un téléphone du poste de garde peut recevoir les appels essentiels en cas de panne de la console de dispatching ;
• Vérifier si les appels locaux restent disponibles pendant une panne du réseau étendu ;
• Définir une autre méthode de notification lorsque le système de diffusion est indisponible.

Le fonctionnement sur deux serveurs, l’enregistrement de secours, les chemins réseau redondants et la lecture hors ligne des messages ne sont pas automatiquement disponibles sur tous les équipements. Chaque mécanisme de protection doit être vérifié en fonction du matériel sélectionné, de la version logicielle et des licences avant son intégration à la conception définitive.

Mettre en service l’ensemble du processus opérationnel

Un seul appel réussi ne suffit pas à démontrer que le système est prêt à être exploité. Les essais de réception doivent couvrir l’ensemble du processus, depuis le téléphone de terrain jusqu’à l’opérateur, à la zone de diffusion et au rétablissement du service.

1. Vérifier les données des terminaux. Contrôler le numéro interne, le nom de l’équipement, le lieu d’installation ainsi que le port du commutateur ou le canal de passerelle de chaque téléphone.
2. Tester les appels dans les deux sens. Effectuer des appels du terrain vers la console de dispatching, rappeler depuis la console et vérifier la communication avec le téléphone du poste de garde.
3. Confirmer l’affichage de l’emplacement. L’emplacement affiché sur l’interface de dispatching doit correspondre à l’étiquette du terminal sur le terrain et au plan de récolement.
4. Évaluer l’intelligibilité dans le bruit d’exploitation. Contrôler l’intelligibilité, le niveau d’écoute, la latence, le son unidirectionnel et les coupures lorsque les équipements à proximité fonctionnent.
5. Vérifier toutes les destinations de diffusion. Tester les zones individuelles, les groupes de diffusion et les appels généraux, en s’assurant que le son n’est pas transmis aux zones non sélectionnées.
6. Tester les situations d’occupation et de priorité. Confirmer le comportement attendu lorsqu’une zone est occupée ou qu’une demande de priorité supérieure est reçue.
7. Interrompre les chemins réseau et d’alimentation. Identifier les services interrompus, ceux qui restent disponibles et vérifier si les terminaux se rétablissent automatiquement.
8. Examiner les journaux système. Comparer les journaux d’appels, les enregistrements et les horodatages des alarmes afin de confirmer la synchronisation de l’heure.

Après la réception, la documentation du projet doit inclure les comptes des terminaux, les plans de numérotation, l’affectation des ports des passerelles, les adresses réseau, les groupes de diffusion, les routes d’appel et les versions logicielles. Ces informations constituent une configuration de référence contrôlée pour les extensions futures, le diagnostic des pannes et les modifications de configuration.

Un système exploitable doit permettre à un appel de terrain d’atteindre l’opérateur compétent avec une indication précise de l’emplacement, prendre en charge l’escalade vers la diffusion ou l’alarme conformément à une procédure approuvée et rétablir les services de manière prévisible après les pannes réseau ou matérielles définies.
