Dans les projets modernes d'intégration de systèmes de télécommunication, l'interconnexion transparente entre différents systèmes de communication téléphonique est une exigence fondamentale pour les entreprises et les organisations. Pour assurer l'interopérabilité entre les systèmes de communication déployés en interne et les réseaux des opérateurs de télécommunications, la technologie des jonctions (trunk) constitue le pont de connexion essentiel. Deux principaux types de jonctions—analogiques et numériques—sont largement utilisés pour cette intégration, tandis que les jonctions IP sont devenues une alternative populaire ces dernières années. Becke Telcom, un fournisseur leader de solutions de communication, propose une gamme complète de passerelles de jonction, de cartes de jonction et de passerelles ROIP pour aider les entreprises à choisir l'équipement de jonction approprié et à appliquer les ressources de ligne correspondantes en fonction de leurs besoins réels. Comprendre les caractéristiques techniques, les différences de performance et l'adaptabilité aux scénarios des jonctions analogiques et numériques est fondamental pour une configuration rationnelle des équipements et un fonctionnement efficace du système de télécommunication. Cet article examine en profondeur les différences essentielles entre les jonctions analogiques et numériques, en se concentrant sur leurs spécifications techniques, leurs scénarios d'application et les considérations pratiques de déploiement.
Qu'est-ce qu'une jonction télécom ?
Une jonction télécom désigne la liaison de communication dédiée qui connecte le système de communication interne d'une entreprise au réseau téléphonique public commuté (RTC) exploité par les opérateurs de télécommunications. Cette connexion est réalisée par l'intermédiaire de passerelles de jonction ou de cartes de jonction professionnelles, qui agissent comme l'interface entre l'infrastructure de communication privée de l'entreprise et le réseau public de l'opérateur. Le choix du type de jonction détermine directement le type d'équipement nécessaire au déploiement et les ressources de ligne à demander aux opérateurs. Pour les entreprises, une compréhension inexacte de la technologie des jonctions peut entraîner une configuration inadaptée des équipements, un gaspillage des ressources de ligne ou de mauvaises performances du système de communication. Que ce soit pour des scénarios de bureaux à petite échelle avec une faible concurrence d'appels ou pour des centres de commandement à grande échelle avec un trafic de communication élevé, le choix de la bonne solution de jonction est une condition préalable pour garantir une communication stable et efficace.
Jonctions analogiques : caractéristiques techniques et cas d'usage
Les jonctions analogiques représentent la technologie de jonction traditionnelle pour la connexion au RTC, et leur principe de fonctionnement est cohérent avec celui des lignes téléphoniques ordinaires, ce qui en fait le type de jonction le plus intuitif pour la compréhension et le déploiement par les entreprises.
Spécifications techniques de base
Les jonctions analogiques reposent sur la transmission de signaux analogiques, chaque ligne physique ne supportant qu'un seul appel simultané. Par exemple, pour établir 10 canaux d'appels simultanés avec un opérateur de télécommunications, une entreprise doit demander 10 lignes téléphoniques analogiques indépendantes et les connecter à l'équipement de communication interne via des passerelles de jonction analogiques ou des cartes de jonction analogiques. L'interface principale des passerelles de jonction analogiques est l'interface FXO (Foreign Exchange Office), conçue pour une connexion directe aux lignes RTC fournies par l'opérateur. La méthode d'accès standard utilise des lignes téléphoniques à deux fils, avec des interfaces physiques courantes comprenant les interfaces à connecteur RJ11 et les interfaces de câbles à paires multiples, qui peuvent être connectées via un câblage direct à connecteurs ou un câblage sur répartiteur pour une gestion centralisée.
La transmission des signaux des jonctions analogiques est basée sur les variations de tension et de signaux audio sur la ligne téléphonique. Le système de communication juge de l'état de l'appel—y compris la connexion, le raccrochage et les signaux d'occupation—en détectant ces variations de signaux analogiques, ce qui constitue le mécanisme de fonctionnement de base de la technologie des jonctions analogiques.
Limitations de performance et avantages inhérents
En tant que technologie de communication mature mais dépassée, les jonctions analogiques présentent des limitations de performance évidentes. Leur transmission de signaux analogiques est très sensible aux interférences externes, ce qui entraîne une mauvaise qualité d'appel dans des environnements électromagnétiques complexes. De plus, les jonctions analogiques se caractérisent par une transmission de signalisation lente et des coûts de maintenance à long terme élevés, car chaque ligne nécessite un câblage et une détection de panne indépendants. Avec le développement de la technologie de communication numérique, les jonctions analogiques sont progressivement remplacées par les jonctions numériques et les jonctions IP dans la plupart des scénarios d'application de moyenne et grande envergure.
Cependant, les jonctions analogiques conservent des avantages uniques dans les scénarios à petite échelle : leur mode de fonctionnement une ligne-un canal est facile à comprendre et à déployer, et elles prennent en charge la fonctionnalité plug-and-play sans configuration complexe des paramètres. Cet avantage est difficile à reproduire pour les jonctions numériques et IP, qui nécessitent un débogage technique professionnel, ce qui fait des jonctions analogiques un choix rentable pour les micro-entreprises et les petits bureaux ayant des besoins de communication simples.
Scénarios d'application typiques
Les jonctions analogiques sont principalement applicables aux scénarios d'application à petite échelle avec une faible concurrence d'appels et des exigences de communication simples, tels que les petits magasins de détail, les bureaux individuels et les centres de services communautaires. Ces scénarios comptent généralement moins de 10 appels simultanés et la demande de stabilité de la communication est relativement faible. La fonctionnalité plug-and-play des jonctions analogiques peut réduire les coûts de déploiement initial et de maintenance technique de l'entreprise, ce qui en fait un choix pratique pour les besoins de communication légers.
Jonctions numériques : caractéristiques techniques et cas d'usage
Les jonctions numériques sont la technologie de jonction dominante pour l'intégration télécom moderne, reposant sur la transmission de signaux numériques pour réaliser une interconnexion audio inter-systèmes à haute efficacité et haute stabilité. En Chine, les jonctions numériques adoptent uniformément la norme technique E1, qui est devenue la référence de l'industrie pour les scénarios de communication à fort trafic.
Spécifications techniques de base
Les jonctions numériques transmettent des signaux numériques discrets au lieu de signaux analogiques continus, une liaison E1 offrant un débit total de 2,048 Mbps (communément appelée « ligne 2M » lors de la demande de ressources auprès de l'opérateur). Les équipements de transmission E1 sont conçus avec deux interfaces d'impédance standard—120 ohms et 75 ohms—pour s'adapter aux différents environnements de câblage et exigences des réseaux des opérateurs.
La structure de trame E1 se compose de 32 intervalles de temps (time slots), avec une répartition claire des rôles fonctionnels : l'intervalle de temps 0 est dédié à la synchronisation d'horloge pour assurer une transmission cohérente des signaux entre le système de l'entreprise et le réseau de l'opérateur ; l'intervalle de temps 16 est utilisé pour la transmission de la signalisation afin de réaliser le contrôle des appels et le retour d'état ; les 30 intervalles de temps restants prennent en charge des canaux de transmission vocale indépendants. Cette conception structurelle permet à une seule ligne de jonction numérique E1 de supporter 30 appels simultanés, ce qui représente un bond qualitatif en termes de capacité de transmission par rapport aux jonctions analogiques.
Prise en charge des protocoles de signalisation
Les jonctions numériques prennent en charge plusieurs protocoles de signalisation professionnels, les protocoles ISDN-PRI (Primary Rate Interface) et SS7 (Système de signalisation n° 7) étant les plus largement utilisés en Chine. L'ISDN-PRI est adapté aux systèmes de communication des entreprises de moyenne et grande envergure, tandis que le SS7 est le protocole de signalisation de base pour les systèmes de communication sur réseau public à grande échelle et les centres de commandement professionnels. Il est essentiel de noter que la plupart des passerelles de jonction numérique et des cartes de jonction sur le marché ne prennent pas en charge la compatibilité simultanée avec les protocoles ISDN-PRI et SS7. Les entreprises doivent confirmer à l'avance le protocole de signalisation pris en charge par l'opérateur et sélectionner l'équipement de jonction numérique correspondant pour éviter les incompatibilités de protocole et les défaillances de communication.
Avantages de performance et coûts de déploiement
Par rapport aux jonctions analogiques, les jonctions numériques présentent des avantages de performance significatifs : la transmission de signaux numériques est résistante aux interférences externes, garantissant une qualité d'appel stable même dans des environnements électromagnétiques complexes ; le mode de transmission centralisé réduit la complexité du câblage et améliore l'efficacité de la détection des pannes ; la prise en charge d'une concurrence élevée répond aux besoins de communication des scénarios à fort trafic. De plus, les jonctions numériques offrent une sécurité accrue, avec des capacités de cryptage des signaux numériques pour prévenir les fuites d'informations pendant la transmission, ce qui les rend adaptées aux scénarios de communication sensibles tels que les agences gouvernementales et les institutions financières.
Le seul inconvénient des jonctions numériques réside dans leurs coûts de déploiement et d'utilisation relativement élevés, y compris le coût des passerelles de jonction numérique professionnelles, les frais de débogage technique et les frais de ressources de ligne plus élevés facturés par l'opérateur. Cependant, le coût par appel simultané est nettement inférieur à celui des jonctions analogiques si l'on considère la prise en charge de 30 appels simultanés par une seule ligne E1, ce qui rend les jonctions numériques plus rentables pour les scénarios de moyenne et grande envergure à long terme.
Scénarios d'application typiques
Les jonctions numériques sont conçues pour les scénarios de communication à fort trafic et haute stabilité, y compris les sièges de grandes entreprises, les centres d'appels, les centres de commandement de répartition audiovisuelle intégrée et les systèmes de communication de parcs industriels. Ces scénarios nécessitent des dizaines, voire des centaines d'appels simultanés, et ont des exigences strictes en matière de stabilité, de temps réel et de sécurité des communications. Les jonctions numériques sont également la solution de jonction de base pour les projets d'intégration à grande échelle tels que les systèmes de commandement de la sécurité publique, des pompiers et des transports, où leur haute concurrence et leur haute fiabilité peuvent garantir le bon déroulement des opérations de répartition d'urgence et des communications quotidiennes.
Différences fondamentales entre les jonctions analogiques et numériques
La différence fondamentale entre les jonctions analogiques et numériques réside dans le mode de transmission du signal, ce qui entraîne ensuite des différences dans les spécifications techniques, les performances et l'adaptabilité aux scénarios. Voici une comparaison détaillée de leurs attributs essentiels, conservant les paramètres techniques clés et les caractéristiques pratiques de déploiement :
- Mode de transmission : Les jonctions analogiques transmettent des signaux analogiques continus via des lignes téléphoniques ; les jonctions numériques transmettent des signaux numériques discrets basés sur la norme E1.
- Capacité d'appels simultanés : Les jonctions analogiques supportent 1 appel simultané par ligne ; une seule jonction numérique E1 supporte 30 appels simultanés.
- Interface principale : Les jonctions analogiques utilisent des interfaces FXO (RJ11/câble à paires multiples) ; les jonctions numériques utilisent des interfaces E1 (120 ohms/75 ohms).
- Transmission de la signalisation : Les jonctions analogiques reposent sur les variations de tension/signal audio ; les jonctions numériques utilisent des intervalles de temps dédiés (intervalle de temps 16) pour les protocoles de signalisation professionnels (ISDN-PRI/SS7).
- Résistance aux interférences : Les jonctions analogiques ont une faible résistance aux interférences, avec une dégradation facile de la qualité des appels ; les jonctions numériques ont une forte résistance aux interférences, avec une transmission stable du signal.
- Déploiement et maintenance : Les jonctions analogiques supportent le plug-and-play, avec une maintenance simple mais un câblage indépendant pour chaque ligne ; les jonctions numériques nécessitent une configuration professionnelle, avec une maintenance centralisée et des coûts à long terme faibles.
- Rapport coût-efficacité : Les jonctions analogiques ont des coûts initiaux faibles mais un coût par appel simultané élevé ; les jonctions numériques ont des coûts initiaux élevés mais un faible coût par appel simultané pour les scénarios à fort trafic.
- Adaptabilité aux scénarios : Jonctions analogiques pour les scénarios à petite échelle et faible concurrence ; jonctions numériques pour les scénarios à grande échelle et haute concurrence avec des exigences de sécurité élevées.
Choisir la solution de jonction adaptée à votre entreprise
Le choix entre les jonctions analogiques ou numériques doit être basé sur les besoins réels de communication de l'entreprise, l'échelle du scénario et la planification budgétaire, et le potentiel d'expansion futur doit également être pris en compte pour éviter les investissements répétés dans le remplacement des équipements.
Pour les micro-entreprises, les petits bureaux et les scénarios de services communautaires avec moins de 10 appels simultanés et des exigences de communication simples, les jonctions analogiques sont le choix optimal, car leur fonctionnalité plug-and-play réduit les coûts de déploiement et de maintenance. Pour les entreprises de moyenne et grande taille, les centres d'appels et les centres de commandement de répartition avec plus de 10 appels simultanés et des exigences élevées en matière de stabilité et de sécurité des communications, les jonctions numériques sont le choix inévitable, et les entreprises doivent confirmer à l'avance les protocoles de signalisation supportés par l'opérateur pour sélectionner les passerelles de jonction numérique correspondantes.
Pour les entreprises ayant un potentiel d'expansion du volume de communications, il est recommandé de sélectionner des solutions de jonction numérique dès la phase de déploiement initial, même si la demande actuelle d'appels simultanés est faible. Cela permet d'éviter les coûts et les risques techniques liés au remplacement des équipements de jonction analogique par des équipements de jonction numérique dans une phase ultérieure, et de réaliser une expansion en douceur de la capacité de communication en ajoutant des lignes E1. De plus, les entreprises doivent coopérer avec des fournisseurs de solutions de communication professionnels tels que Becke Telcom pour effectuer une analyse des besoins sur site et une configuration des équipements, garantissant ainsi l'adéquation des solutions de jonction avec les systèmes de communication internes et les ressources du réseau de l'opérateur.
Solutions de jonction et de passerelle ROIP de Becke Telcom
En tant que fournisseur professionnel de solutions de communication intégrées, Becke Telcom a développé une gamme complète d'équipements de jonction et de produits associés pour répondre aux divers besoins de connexion de jonction des entreprises de toutes tailles, et ses produits de passerelle ROIP résolvent parfaitement le besoin d'intégration entre les systèmes de jonction et les systèmes de radio de groupe.

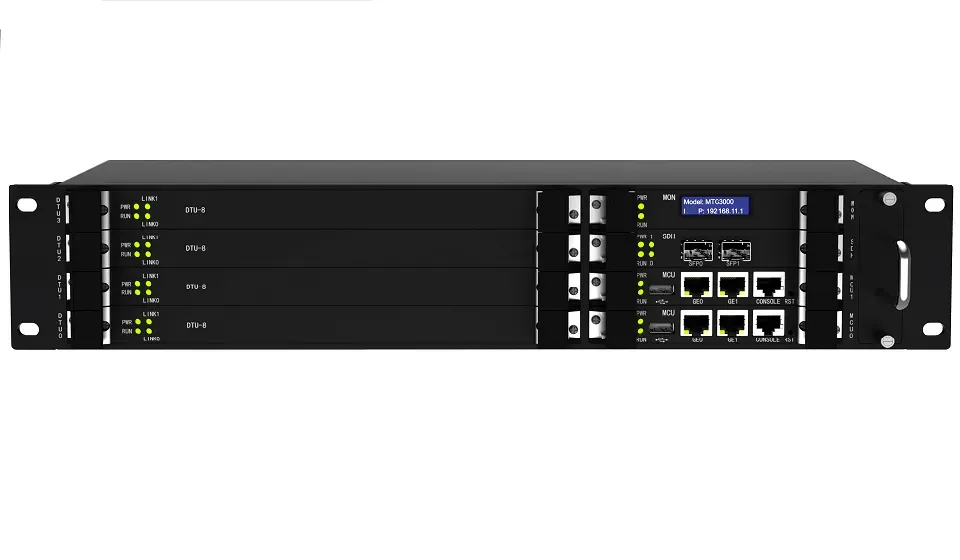

Les passerelles de jonction analogique et les cartes de jonction de Becke Telcom sont conçues avec des interfaces FXO standard, prenant en charge l'accès par connecteur RJ11 et câble à paires multiples, et sont compatibles avec la fonctionnalité plug-and-play des jonctions analogiques, adaptées au déploiement dans des scénarios à petite échelle. La gamme de produits de jonction numérique prend en charge la norme technique E1, avec des interfaces à double impédance de 120 ohms et 75 ohms, et peut être personnalisée pour prendre en charge les protocoles de signalisation ISDN-PRI ou SS7 selon les exigences de l'opérateur, assurant une connexion transparente avec les réseaux des opérateurs. Toutes les passerelles de jonction adoptent une conception modulaire, peuvent être combinées de manière flexible avec des équipements de communication internes tels que les IP-PBX, et prennent en charge la gestion à distance et le diagnostic des pannes pour réduire les coûts de maintenance quotidiens de l'entreprise.
La passerelle ROIP de Becke Telcom est le produit principal pour l'intégration des systèmes de radio de groupe avec les systèmes de jonction téléphonique, réalisant une communication bidirectionnelle entre les téléphones et les radios. Le produit prend en charge à la fois l'accès aux lignes PSTN et SIP, est compatible avec les marques de radio grand public telles que Motorola et Kenwood, et dispose d'algorithmes vocaux professionnels et d'une technologie de suppression du bruit pour garantir une qualité d'appel claire. La passerelle ROIP adopte une conception de qualité télécom, avec jusqu'à 4 canaux d'accès radio, et peut être intégrée de manière transparente aux systèmes de jonction analogiques/numériques, ce qui en fait un équipement essentiel pour les centres de commandement de répartition, les parcs industriels et les systèmes de sécurité publique et de protection contre les incendies qui nécessitent l'intégration de la communication par jonction et de la radio de groupe.
De plus, la plateforme de communication convergente BU4000 de Becke Telcom est spécialement conçue pour les scénarios industriels à haut risque tels que les industries pétrochimiques et minières. Elle est équipée de terminaux téléphoniques antidéflagrants et peut être intégrée aux jonctions analogiques/numériques et aux passerelles ROIP pour réaliser une gestion intégrée de la répartition des appels, de la surveillance des données et de la diffusion d'urgence, fournissant une solution de communication unique pour les scénarios industriels spéciaux.
Conclusion
Les jonctions analogiques et numériques sont deux technologies de jonction essentielles pour l'intégration des systèmes de télécommunication, chacune ayant des caractéristiques techniques et une adaptabilité aux scénarios uniques. Les jonctions analogiques s'appuient sur les avantages du plug-and-play pour conserver leur valeur d'application dans les scénarios à petite échelle, tandis que les jonctions numériques sont devenues le choix dominant pour les scénarios de moyenne et grande envergure en raison de leur haute concurrence, haute stabilité et haute sécurité. Avec le développement continu de la technologie de communication IP, les jonctions IP étendent progressivement leur champ d'application, mais les jonctions analogiques et numériques jouent encore un rôle irremplaçable dans les scénarios de communication traditionnels et les projets d'intégration professionnels.
Pour les entreprises, la clé du choix d'une jonction est de faire correspondre les besoins réels avec les caractéristiques techniques, et d'éviter de rechercher aveuglément des jonctions numériques hautes performances ou de contrôler excessivement les coûts avec des jonctions analogiques. La gamme complète de passerelles de jonction, de cartes de jonction et de passerelles ROIP de Becke Telcom fournit une solution de communication sur mesure pour chaque entreprise, des solutions de jonction analogique plug-and-play pour les petits bureaux aux solutions de jonction numérique à haute concurrence pour les centres de commandement, en passant par la fonction d'intégration de radio de groupe des passerelles ROIP. En coopérant avec des fournisseurs de solutions de communication professionnels, les entreprises peuvent réaliser la configuration rationnelle des équipements de jonction, l'utilisation efficace des ressources de ligne des opérateurs et l'interconnexion transparente des systèmes de communication internes avec les réseaux publics.
Dans des articles ultérieurs, nous explorerons plus en détail les caractéristiques techniques, les scénarios d'application et les considérations de déploiement des jonctions IP, une autre technologie de jonction importante, afin de fournir une référence plus complète pour l'intégration et la mise à niveau des systèmes de télécommunication d'entreprise.
